5-5179010-2

厂牌: TE CONNECTIVITY
产品描述: Outer Shroud Contacts,Receptacle 800μm 2 60pin 13mm 11.75mm 203nm 金 SMD,P=0.8mm 贴片安装 29.8mm(长度)*6.8mm(高度)
供应商型号: W-5-5179010-2
供应商: 云汉优选
标准整包数: 16

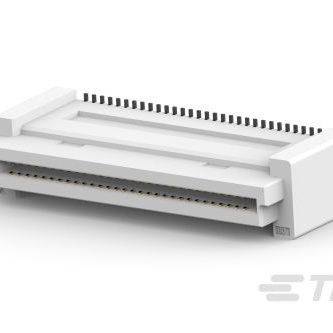

TE CONNECTIVITY 矩形连接器 - 阵列/边缘型/夹层式(板对板) 5-5179010-2

5-5179010-2概述

    高质量文章:5-5179010-2 PCB Mount Receptacle 技术手册

    产品简介

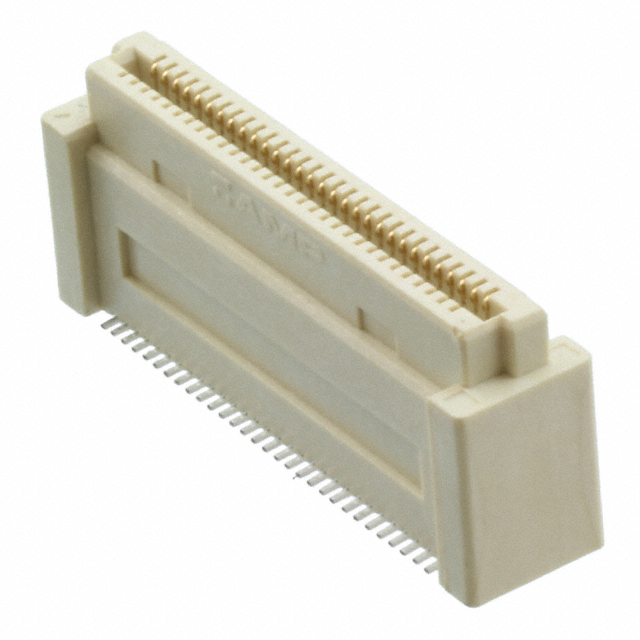

    5-5179010-2 是一种用于垂直板对板连接的 PCB 贴片式插座,具有 60 个位置,中心线间距为 0.8 毫米(0.031 英寸)。它采用金镀层,表面贴装方式,并且设计有自然色彩的外壳。该产品适用于信号传输,可提供多种包装方式,如盒装或管装。

    技术参数


    - 中心线间距: 0.8 毫米(0.031 英寸)
    - 位置数: 60
    - 连接器系统: 板对板
    - PCB 安装方向: 垂直
    - 额定电压: 100 VAC
    - 绝缘电阻: 2 兆欧
    - 耐压: 500 VAC
    - 接触电流: 0.5 安培
    - 焊接工艺能力: 可承受至 260°C 的回流焊
    - 工作温度范围: -40°C 至 125°C
    - 包装数量: 16
    - 材料: 塑料(符合欧盟 RoHS 和 ELV 标准)

    产品特点和优势


    - 垂直安装: 简化了 PCB 的安装过程,减少了占用空间。
    - 高密度: 60 个位置的设计,适用于需要紧凑布局的应用。
    - 可靠的电气特性: 包括高绝缘电阻和强耐压性能,确保信号传输的稳定性。
    - 环保认证: 符合欧盟 RoHS、REACH 等标准,保证产品的安全性和环保性。

    应用案例和使用建议


    该插座广泛应用于电信、计算机和消费电子领域。例如,在电信设备中,它可以用于电路板间的高速信号传输。为了获得最佳效果,建议在焊接过程中使用适当的回流焊温度,并确保接触点的清洁和整齐。

    兼容性和支持


    5-5179010-2 与同类系列的产品(如插头)兼容。制造商提供详细的文档和客户支持服务,帮助用户正确安装和使用该产品。技术支持电话:+1 800 522 6752。

    常见问题与解决方案


    1. 问题: 连接不稳固。
    - 解决方案: 确保所有引脚都已完全插入,检查焊接是否牢固。
    2. 问题: 绝缘电阻低。
    - 解决方案: 清洁接触面,避免油污和灰尘污染。
    3. 问题: 信号传输不稳定。
    - 解决方案: 检查 PCB 的焊接质量和电气连接是否正常。

    总结和推荐


    5-5179010-2 是一款高性能的板对板连接器,适用于需要高密度信号传输的场合。它的垂直安装设计简化了组装过程,而高可靠性电气特性和环保认证使其在市场上具备强大的竞争力。总体而言,强烈推荐使用这款连接器,尤其是在需要高性能和高可靠性的应用中。
    通过详细的技术参数和优势说明,以及具体的应用案例和建议,本文为用户提供了全面的信息,帮助他们在选择和使用该连接器时做出明智的决策。

5-5179010-2参数

参数
板上高度 11.75mm
针脚数 60pin
接合堆叠高度 13mm
触头镀层厚度 203nm
类型 Outer Shroud Contacts,Receptacle
间距 800μm
排数 2
触头镀层
长*宽*高 29.8mm(长度)*6.8mm(高度)
通用封装 SMD,P=0.8mm
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 管装

5-5179010-2厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

5-5179010-2数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 矩形连接器 - 阵列/边缘型/夹层式(板对板) TE CONNECTIVITY 5-5179010-2 5-5179010-2数据手册

5-5179010-2封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
112+ $ 2.9362 ¥ 24.2514
256+ $ 2.8665 ¥ 23.6691
400+ $ 2.814 ¥ 23.2356
1600+ $ 2.5515 ¥ 21.0681
2608+ $ 2.3205 ¥ 19.1607
5104+ $ 2.037 ¥ 16.8198
10000+ $ 1.7955 ¥ 14.8257
库存: 817
起订量: 128 增量: 16
交货地:
最小起订量为:112
合计: ¥ 2716.15
直接购买
加入购物车
