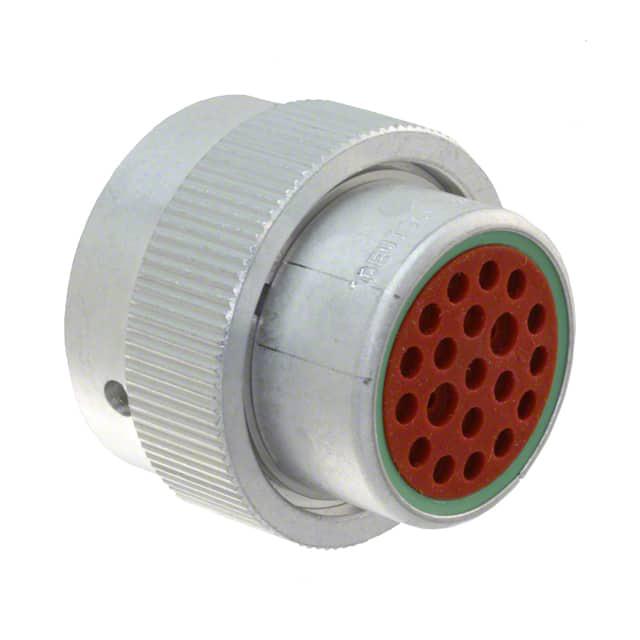

HD36-18-20PN

产品分类: 汽车连接器
厂牌: TE CONNECTIVITY
产品描述: 德驰 HD30 护套是圆形金属连接器,具有 2-47 多种位数排列选择。HD30 护套采用螺纹对配环进行对配,并且可使用 4 至 20 号(7.5-100 安培)德驰端子。
供应商型号: N-HD36-18-20PN
供应商: 云汉优选
标准整包数: 1
TE CONNECTIVITY 汽车连接器 HD36-18-20PN

HD36-18-20PN概述

    HD30系列连接器系统技术手册

    1. 产品简介


    HD30系列连接器系统是由TE Connectivity设计制造的一种高性能连接解决方案,主要用于工业、商业运输和汽车等领域。这些连接器具备良好的电气特性和机械强度,适用于需要高度可靠连接的应用场合。它们广泛应用于电力分配、信号传输和其他关键系统连接中。

    2. 技术参数


    - 电压: 250V AC/DC(某些配置为200V AC/DC)
    - 电流: 见下表(单位:安培)
    - 温度范围: -55°C至+125°C
    - 防护等级 (IP): IP67
    - 测试方法: 符合EIA-364、MIL-STD-1344标准
    | 接触针大小 | 线径 (AWG) | 最大电流 (A) |
    |
    | 4 | 4[25.0-21.0]| 100 |
    | 6 | 6[16.0-13.0]| 80 |
    | 8 | 8[10.0-8.0] | 60 |
    | 10 | 10[6.0-5.0] | 40 |
    | 12 | 10[6.0-5.0] | 25 |
    | 14 | 14[2.0] | 18 |
    | 16 | 12[2.5] | 13 |

    3. 产品特点和优势


    - 高可靠性: 通过了严格的机械和环境测试,确保在各种恶劣条件下仍能保持高效稳定运行。
    - 耐高温和抗腐蚀: 温度范围宽泛,能够在极端环境下正常工作。
    - 多尺寸选择: 提供多种接触针数选择,满足不同应用需求。
    - 防水防尘: 防护等级达到IP67,有效防止灰尘和水进入。
    - 快速插拔设计: 设计便于安装和拆卸,提高工作效率。

    4. 应用案例和使用建议


    HD30系列连接器系统常用于汽车电子系统、船舶通信设备及工业控制系统等。在使用过程中,应注意正确安装以避免短路或过热现象的发生。建议定期检查连接器是否有物理损坏,并保持清洁以延长使用寿命。

    5. 兼容性和支持


    HD30系列连接器系统具有广泛的兼容性,可与多种TE Connectivity及其他品牌的标准组件配合使用。制造商提供详细的技术支持文档和现场服务,帮助用户解决安装和维护中可能遇到的问题。

    6. 常见问题与解决方案


    - 问题: 连接器在高温环境下失效
    - 解决方案: 检查是否按照要求选择了符合高温要求的型号。如果问题依旧,请联系技术支持进行进一步诊断。
    - 问题: 插入时阻力过大
    - 解决方案: 检查插入工具是否合适,确保操作过程中的平稳施力。必要时可使用润滑剂辅助插入。

    7. 总结和推荐


    总体来看,HD30系列连接器系统以其卓越的电气性能、机械强度和广泛的适用性,成为众多应用场景下的理想选择。无论是工业控制还是交通运输行业,这款产品都能提供稳定可靠的连接解决方案。强烈推荐给需要高性能连接器系统的用户。对于追求产品可靠性和长期稳定的工程师而言,HD30系列连接器无疑是一个明智的选择。

HD36-18-20PN参数

参数
排数 -
针脚数 20
间距 -
长*宽*高 38.6mm(长度)
安装方式 导线安装,自由悬挂,通孔安装
零件状态 在售
包装方式 散装

HD36-18-20PN厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

HD36-18-20PN数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 汽车连接器 TE CONNECTIVITY HD36-18-20PN HD36-18-20PN数据手册

HD36-18-20PN封装设计

查看详情并下载
Symbol
Footprint
3D Model
