23ESA224MMF50NF

厂牌: TE CONNECTIVITY
产品描述: 220KΩ ±20% 400mW 5% 线性 500V 面板安装 25.2mm*18.2mm*25.2mm
供应商型号: 350114
供应商: 海外现货
标准整包数: 1

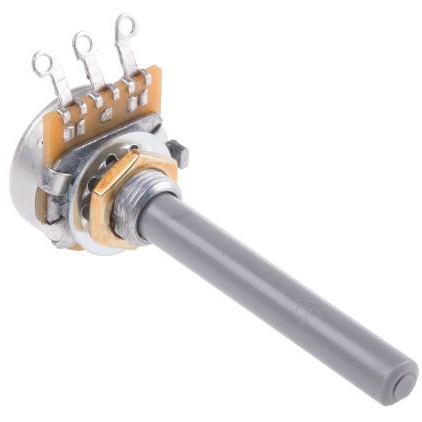

TE CONNECTIVITY 电位器及其他可变电阻器 23ESA224MMF50NF

23ESA224MMF50NF概述


    产品简介


    Spindle Operated Potentiometers Type 23系列
    Spindle Operated Potentiometers Type 23系列是一种适用于广泛应用的控制电位器。它们提供线性和非线性两种电阻特性,范围从1K到1M(线性)以及4.7K到470K(非线性)。Type 23系列具有多样化的定制选项,可以满足特定的应用需求。这些电位器广泛应用于工业自动化、仪器仪表、家用电器等领域。

    技术参数


    - 电气特性
    - 电阻范围:1K至1M(线性),4.7K至470K(非线性)
    - 电阻值:每十年1, 2.2和4.7
    - 电阻公差:±20%(可通过选择实现±10%)
    - 额定耗散功率:40℃时0.4W(线性),0.2W(非线性)
    - 最大限制电压:500V DC或AC RMS
    - 电气旋转角度:无开关时267°,带开关时232°
    - 终端电阻:最大5Ω
    - 噪声:线性为2%,非线性为3%
    - 绝缘电阻:最小4GΩ
    - 耐压:1000V AC峰值
    - 机械特性
    - 操作扭矩:最大15mNm
    - 机械旋转角度:300°
    - 终止扭矩:最大800mNm
    - 尺寸:20mm直径
    - 环境特性
    - 电阻变化极限:1000小时耐久试验后15%
    - 工作温度范围:-25℃至+70℃
    - 温度特性:-55℃至125℃内5%
    - 冲击:加速度390m/s²,冲击次数4000次
    - 振动:频率10-500Hz,振幅0.75mm或98m/s²
    - 气候类别:湿度82%条件下8天测试合格

    产品特点和优势


    - 多样化设计:可以定制以适应不同的要求,如阻尼动作、轨迹中心抽头等。
    - 额定功率高:40℃时可达0.4W。
    - 坚固耐用:采用金属或塑料轴套,提供了绝缘和防尘功能。
    - 丰富的接线方式:可选眼孔或PC终端。
    - 广泛的适用性:支持多种电气特性和机械构造,适用于各种工业应用。

    应用案例和使用建议


    应用案例:Type 23系列广泛用于各种工业自动化系统、测量仪器和家用电器中。例如,在家用恒温器中,这种电位器可用于调节温度设置。
    使用建议:
    1. 在使用前确保了解电位器的工作温度范围,并避免超出该范围使用。
    2. 根据具体应用场景选择合适的电阻值和律。
    3. 确保正确安装并检查所有连接是否稳固,以防止过早损坏。

    兼容性和支持


    - 兼容性:该电位器支持多种终端类型(如眼孔、PC终端),兼容大多数标准连接器。
    - 技术支持:TE Connectivity提供了详尽的技术文档和支持服务,包括电话、电子邮件和在线聊天帮助。

    常见问题与解决方案


    - 问题:操作过程中出现噪声。
    - 解决方案:检查接线是否正确且稳定,考虑使用更高级别的型号。

    - 问题:电位器使用寿命短。
    - 解决方案:确保安装时扭矩适中,避免过度拧紧。

    总结和推荐


    综上所述,Spindle Operated Potentiometers Type 23系列是一款高度可靠且灵活多样的产品,适用于各种工业和家庭应用。其多功能性和稳定性使其在市场上具备显著的竞争优势。因此,我们强烈推荐使用Type 23系列电位器,特别是在需要精密调节和高可靠性的环境中。

23ESA224MMF50NF参数

参数
电阻值 220KΩ
精度 ±20%
额定功率 400mW
温度系数 5%
锥度 线性
额定电压 500V
长*宽*高 25.2mm*18.2mm*25.2mm
安装方式 面板安装
零件状态 在售
包装方式 散装

23ESA224MMF50NF厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

23ESA224MMF50NF数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 电位器及其他可变电阻器 TE CONNECTIVITY 23ESA224MMF50NF 23ESA224MMF50NF数据手册

23ESA224MMF50NF封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 36.3072
5+ ¥ 34.9108
10+ ¥ 33.5144
25+ ¥ 31.2801
50+ ¥ 30.7215
200+ ¥ 30.1629
1000+ ¥ 30.1629
2000+ ¥ 30.1629
库存: 291
起订量: 2 增量: 0
交货地:
最小起订量为:1
合计: ¥ 36.3
