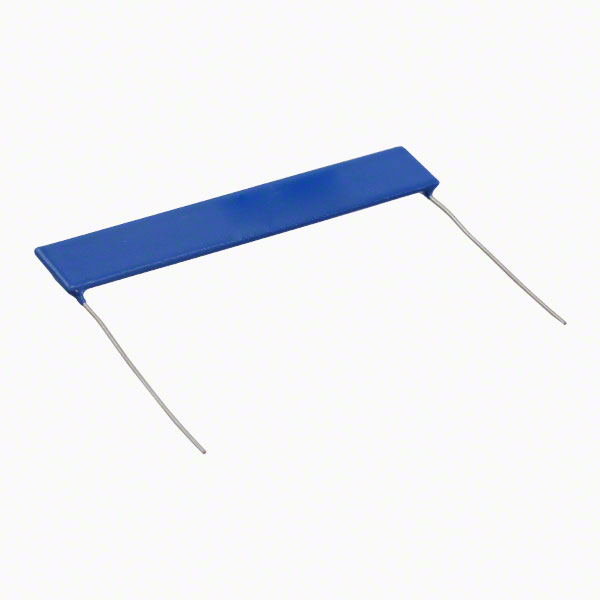

HB35M0FZRE

产品分类: 通孔电阻
厂牌: TE CONNECTIVITY
产品描述: 5MΩ ±1% 2W ±100ppm/℃ 通孔安装 52mm*3mm*10.4mm
供应商型号: 1502901
供应商: 海外现货
标准整包数: 1
TE CONNECTIVITY 通孔电阻 HB35M0FZRE

HB35M0FZRE概述

    高压电阻器技术手册

    1. 产品简介


    高压电阻器(HB系列) 是由TE Connectivity公司设计和生产的高精度、高性能的电阻器。本系列产品主要包括三种型号:HBA、HB1和HB3。这些电阻器被广泛应用于高电压、工业控制、医疗和通用目的等领域,能够满足多种复杂的电子应用需求。

    2. 技术参数


    以下是HB系列电阻器的主要技术参数列表:
    | 参数 | HBA | HB1 | HB3 |
    ||
    | 功率耗散 (W) | @20°C: 0.8 | @20°C: 2.0 | @20°C: 4.0 |
    @70°C: 0.4 | @70°C: 1.0 | @70°C: 2.0 |
    | 电阻值 (Ω) | Min: 1K | Min: 10K | Min: 10K |
    Max: 120M | Max: 1G | Max: 1G |
    | 电阻精度 (%) | 1%, 2%, 5% | 1%, 2%, 5% | 1%, 2%, 5% |
    | 最大工作电压 (V) | 1kV | 7.5kV | 15kV |
    | 绝缘电阻 (Ω) | >106MΩ | >106MΩ | >106MΩ |
    | 负载稳定性 (%) | ±0.5% | ±0.5% | ±0.5% |
    | 温度快速变化 (ΔR) | ±0.1% | ±0.1% | ±0.1% |
    | 耐久性 (ΔR) | <=2% | <=2% | <=2% |
    | 焊接耐热性 (ΔR) | 0.05% | 0.05% | 0.05% |
    | 温度系数 (ppm/°C) | ±100ppm/°C | ±100ppm/°C | ±100ppm/°C |
    | 电压系数 | 在低电阻值时可忽略不计 | 在低电阻值时可忽略不计 | 在低电阻值时可忽略不计 |
    | 环境温度范围 (°C) | -55至125 | -55至125 | -55至125 |
    | 长期湿热 (%) | 0.25% | 0.25% | 0.25% |
    | 噪声 (Quantech) | 取决于电阻类型和值 | 取决于电阻类型和值 | 取决于电阻类型和值 |
    | 封装类型 | 环氧涂层 (可选) | 环氧涂层 (可选) | 环氧涂层 (可选) |
    | 溶剂抵抗性 | 能够承受常用的工业溶剂 | 能够承受常用的工业溶剂 | 能够承受常用的工业溶剂 |

    3. 产品特点和优势


    - 独特规格:适用于最苛刻的应用环境。
    - 高比表面积:解决了印刷电路板布局的问题。
    - 高精度:1%的电阻精度提供了终极的设计灵活性。
    - 高可靠性和稳定性:作为已确立的产品,HB系列具有卓越的可靠性。
    - 低电感:适用于高速开关速度的应用场合。

    4. 应用案例和使用建议


    HB系列电阻器广泛应用于以下几个领域:
    - 高电压应用:如电压分压器、浪涌吸收、滤波器、平衡电阻、启动限流等。
    - 医疗设备:由于其高稳定性和可靠性,非常适合用于医疗设备。
    - 工业控制:特别是在需要高精度和高可靠性的环境中。
    - 通用目的:适用于任何需要高性能电阻器的应用。

    5. 兼容性和支持


    HB系列电阻器与其他标准电子元器件具有良好的兼容性。TE Connectivity公司提供全面的技术支持和客户服务,确保用户能够在购买后得到及时的技术咨询和支持。

    6. 常见问题与解决方案


    - 问题: 如何选择正确的型号?
    - 解答: 根据具体的应用需求,如功率要求、电阻值范围、最大工作电压等来选择合适的型号。

    - 问题: 如何安装?
    - 解答: 按照制造商的指示进行安装,注意保持适当的间距以避免热量积聚。

    - 问题: 如何维护?
    - 解答: 定期检查焊接点是否有松动,保持清洁无尘。

    7. 总结和推荐


    HB系列电阻器以其高精度、高可靠性和广泛应用的特点,成为市场上的一颗明珠。无论是用于工业控制、医疗设备还是通用目的,这些电阻器都表现出色。我们强烈推荐在您的项目中使用HB系列电阻器,因为它们能够提供卓越的性能和长期的可靠性。

HB35M0FZRE参数

参数
电阻值 5MΩ
精度 ±1%
额定功率 2W
温度系数 ±100ppm/℃
长*宽*高 52mm*3mm*10.4mm
安装方式 通孔安装
零件状态 在售
包装方式 托盘

HB35M0FZRE厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

HB35M0FZRE数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 通孔电阻 TE CONNECTIVITY HB35M0FZRE HB35M0FZRE数据手册

HB35M0FZRE封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 63.6423
10+ ¥ 57.0235
25+ ¥ 57.0235
50+ ¥ 56.0052
100+ ¥ 54.987
250+ ¥ 54.987
库存: 1198
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 63.64
