首页  >  产品百科  >  5-104894-4

5-104894-4

产品分类: 圆形连接器
厂牌: TE CONNECTIVITY
产品描述: Header,Push-Pull 焊盘 40pin 500mA 金 黑色 贴片安装 35.05mm(长度)*10.92mm(高度)
供应商型号: D-5-104894-4
供应商: Future
标准整包数: 14

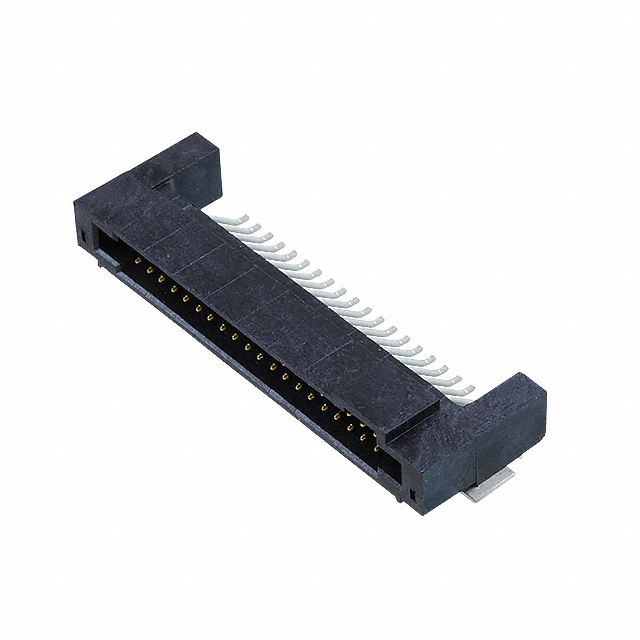

TE CONNECTIVITY 圆形连接器 5-104894-4

5-104894-4概述


    产品简介


    本产品是一款PCB安装式直角板对板连接器,型号为5-104894-4,属于AMP MODU系列。它具有40个位置,中心线间距为1.27毫米(0.05英寸),采用全屏蔽设计,镀金工艺,适用于表面贴装技术。该连接器广泛应用于通信设备、工业自动化、医疗设备等领域,满足高密度、高性能连接需求。

    技术参数


    - 产品类型: PCB安装式直角板对板连接器
    - 位置数: 40
    - 行数: 2
    - 连接器系统: 板对板连接器
    - PCB安装方向: 直角
    - 接触载荷条件: 完全加载
    - 额定电压: 30 VAC
    - 绝缘耐压: 300 VAC
    - 操作温度范围: -65℃至105℃
    - 中心线间距: 1.27毫米(0.05英寸)
    - 接触方式: 表面贴装
    - 兼容标准: CSA LR7189, UL E28476
    - 阻燃等级: UL 94V-0

    产品特点和优势


    这款连接器采用镀金工艺,确保长时间可靠接触和良好导电性。它的全屏蔽设计能够有效防止电磁干扰,保证信号传输质量。40个位置的高密度设计使得它可以用于需要高密度布线的应用场合。同时,其优异的操作温度范围和高绝缘耐压性能使其适用于恶劣的工作环境。

    应用案例和使用建议


    该连接器广泛应用于多种领域,例如通信设备、工业自动化、医疗设备等。例如,在通信设备中,这款连接器可以用于主板与其他组件之间的连接。在工业自动化领域,它可用于机器控制板与传感器或其他设备的连接。为了确保最佳性能和使用寿命,建议在安装过程中使用正确的焊接技术和工具,并注意保持连接器干燥清洁。

    兼容性和支持


    该产品符合CSA LR7189和UL E28476认证标准,并通过UL 94V-0阻燃等级测试。它与多种其他电子元器件兼容,例如TE Connectivity品牌的其他连接器和配件。制造商提供了全面的技术支持,包括电话技术支持服务,用户可以通过拨打+1 800 522 6752获取帮助。

    常见问题与解决方案


    1. 问题: 连接器在焊接时容易损坏。
    - 解决方案: 使用适当的焊接技术和设备,如温度可控的焊台,避免过高的焊接温度。
    2. 问题: 连接器无法正确对准。
    - 解决方案: 检查连接器是否正确插入并使用合适的定位工具确保对齐。
    3. 问题: 连接器接触不良。
    - 解决方案: 清洁连接器的接触面,检查是否有污染物或氧化物,必要时更换连接器。

    总结和推荐


    总体而言,5-104894-4型PCB安装式直角板对板连接器凭借其高性能、高可靠性及广泛适用性,是一个优秀的电子元器件选择。其全屏蔽设计、镀金工艺和良好的机械性能使其成为各种复杂应用的理想选择。强烈推荐在需要高密度、高可靠性的连接应用中使用此款连接器。

5-104894-4参数

参数
针脚数 40pin
触头镀层 - 配接
类型 Header,Push-Pull
颜色 黑色
端接 焊盘
额定电流 500mA
外壳材料 -
长*宽*高 35.05mm(长度)*10.92mm(高度)
安装方式 贴片安装
应用等级 军用级,汽车级
零件状态 在售
包装方式 管装

5-104894-4厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

5-104894-4数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 圆形连接器 TE CONNECTIVITY 5-104894-4 5-104894-4数据手册

5-104894-4封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
210+ $ 5.0288 ¥ 42.1916
350+ $ 4.9173 ¥ 41.2561
库存: 462
起订量: 238 增量: 14
交货地:
最小起订量为:210
合计: ¥ 8860.23
