YR1B14R7CC

产品分类: 通孔电阻
厂牌: TE CONNECTIVITY
产品描述: 14.7Ω ±0.1% 250mW ±15ppm/℃ 插件 通孔安装 6.3mm(长度)
供应商型号: 7550928
供应商: 海外现货
标准整包数: 5

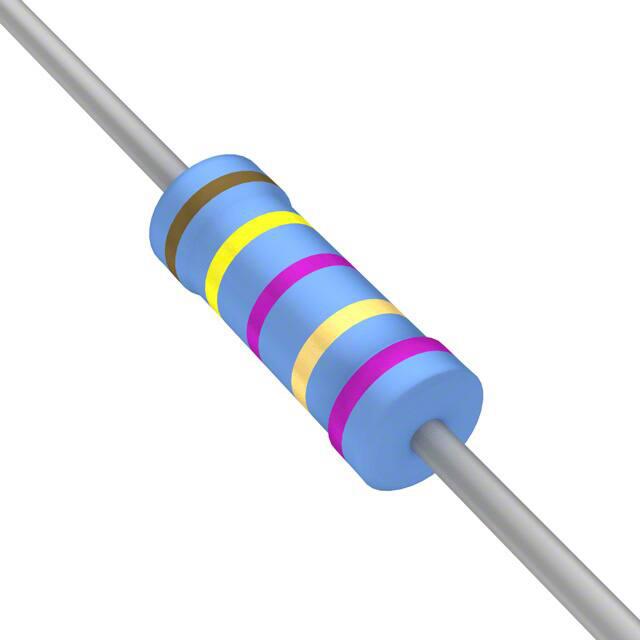

TE CONNECTIVITY 通孔电阻 YR1B14R7CC

YR1B14R7CC概述

    精密金属薄膜固定电阻器 —— Type R系列

    产品简介


    精密金属薄膜固定电阻器是一种高度精确的电子元器件,主要用于需要高稳定性的场合。它们由镍铬合金薄膜制成,通过蒸发技术沉积在高热导率陶瓷基底上。此系列适用于自动插入设备和切割弯曲机的加工处理,提供多种型号以适应不同的应用需求。这些电阻器广泛应用于通信设备、医疗仪器、汽车电子等领域,因为它们具有出色的稳定性和低噪声系数。

    技术参数


    - 功率等级: 在70°C下的额定功率为0.125 W、0.25 W和0.5 W。
    - 阻值范围: 最小值为51.1Ω,最大值为1MΩ。
    - 精度: 可达±0.1%、±0.25% 和 ±0.5% 的容差。
    - 温度系数: 分别为±15 ppm/°C、±25 ppm/°C 和 ±50 ppm/°C。
    - 极限元件电压: 额定电压分别为200 V、250 V 和 350 V,过载电压为400 V、500 V 和 700 V。
    - 工作温度范围: -65°C 至 +155°C。
    - 绝缘电阻: 干燥条件下最小值为10,000 MΩ。
    - 温升曲线: 见附图。
    - 封装尺寸: R8、R1 和 R2 的尺寸分别如下:L x D x d = 3.3 mm x 1.7 mm x 0.45 mm、6.3 mm x 2.3 mm x 0.6 mm 和 9.5 mm x 3.5 mm x 0.6 mm。

    产品特点和优势


    - 高精度: 容差可达0.1%,适合高精度测量要求的应用。
    - 稳定性好: 在负载和极端环境下表现出色的稳定性。
    - 低噪声: 具有非常低的电流和电压噪声系数。
    - 广泛应用: 特别适用于需要长期稳定性的所有应用场合,如医疗设备、通讯设备等。

    应用案例和使用建议


    - 应用场景: 本系列产品广泛应用于通信设备、医疗设备和汽车电子系统中。在这些应用中,电阻器的高精度和稳定性至关重要。
    - 使用建议: 在选择电阻器时,需根据具体应用场景的温度范围、功耗和容差要求来确定型号。此外,在高温环境中使用时,要注意其温升特性,确保不超过其额定值。

    兼容性和支持


    - 兼容性: 与自动化设备和其他电子元件良好兼容,便于集成到各种电路设计中。
    - 支持: 厂商提供了详尽的技术文档和支持服务,包括性能测试和长期测试结果,帮助用户更好地理解和使用产品。

    常见问题与解决方案


    - 问题1: 电阻器工作温度超出规定范围导致性能下降。
    - 解决方案: 请参考数据表中的温度曲线,确保工作温度在规定的范围内。
    - 问题2: 使用过程中发现电阻值漂移。
    - 解决方案: 检查是否超出了过载电压,如果是,请降低电压负载;如果仍存在问题,可能需要更换新的电阻器。

    总结和推荐


    Type R系列精密金属薄膜固定电阻器凭借其高精度、良好的稳定性、低噪声系数以及广泛的适用范围,在众多应用场景中表现出色。特别适用于对长期稳定性要求高的高端电子产品。综合以上因素,我们强烈推荐这款产品,无论是对于工业制造还是专业电子设计领域。

YR1B14R7CC参数

参数
电阻值 14.7Ω
精度 ±0.1%
额定功率 250mW
温度系数 ±15ppm/℃
长*宽*高 6.3mm(长度)
通用封装 插件
安装方式 通孔安装
应用等级 工业级
零件状态 在售
包装方式 盒装

YR1B14R7CC厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

YR1B14R7CC数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 通孔电阻 TE CONNECTIVITY YR1B14R7CC YR1B14R7CC数据手册

YR1B14R7CC封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
5+ ¥ 7.9835
65+ ¥ 6.1638
125+ ¥ 6.0287
库存: 945
起订量: 30 增量: 0
交货地:
最小起订量为:5
合计: ¥ 39.91
直接购买
加入购物车
