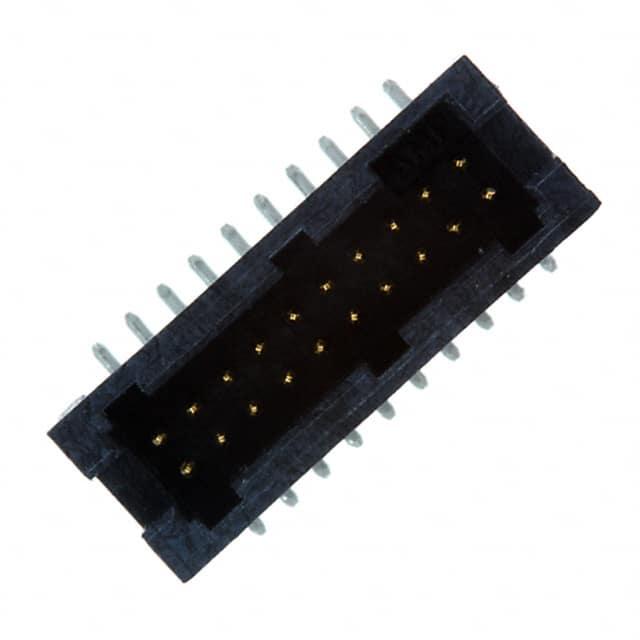

5-104656-2

产品分类: 圆形连接器
厂牌: TE CONNECTIVITY
产品描述: Header,Push-Pull 焊盘 20pin 500mA 金 黑色 贴片安装
供应商型号: N-5-104656-2
供应商: 云汉优选
标准整包数: 33
TE CONNECTIVITY 圆形连接器 5-104656-2

5-104656-2概述


    产品简介


    本电子元器件是一款适用于电路板到电路板连接的垂直安装插针式接头(PCB Mount Header),型号为5-104656-2。它属于TE Connectivity公司的AMPMODU系列,具有20个位置,中心线间距为1.27毫米(0.05英寸),采用完全屏蔽设计,金镀层表面贴装,适用于信号传输。该接头特别适用于需要高密度和可靠性连接的应用场合,如工业自动化、通信设备、医疗设备等。

    技术参数


    - 电气特性
    - 最大介电耐压:300 VAC
    - 操作电压:30 VAC
    - 接触电流额定值:0.5 A
    - 压接针直径:0.46毫米(0.018英寸)
    - 引脚与焊盘直径:0.46毫米(0.018英寸)
    - 机械特性
    - 引脚间隔:1.27毫米(0.05英寸)
    - 高度:8.13毫米(0.32英寸)
    - 工作温度范围:-65°C至105°C(-85°F至221°F)

    - 包装
    - 数量:33
    - 包装方法:箱装、管装
    - 认证标准
    - 符合CSA LR7189和UL E28476标准
    - UL阻燃等级:UL 94V-0
    - 欧盟RoHS、ELV及REACH合规

    产品特点和优势


    这款垂直安装的插针式接头采用AMPMODU 50/50网格设计,完全屏蔽结构有效防止电磁干扰,确保信号传输的稳定性和可靠性。20个位置的设计使得其可以灵活应用于各种需要高密度连接的场合。接触材料选用磷青铜和镀金处理,保证了良好的导电性能和使用寿命。其出色的高温耐受能力使其适合在恶劣环境下使用。

    应用案例和使用建议


    应用案例
    1. 工业自动化控制系统:在需要大量传感器和执行器接口的自动化生产线中,该接头可用于不同电路板之间的可靠连接。
    2. 通信设备:电信设备和网络交换机中,该接头能够用于背板和模块间的连接。
    3. 医疗设备:在医疗设备中,如监护仪和影像设备,其信号传输的稳定性至关重要,该接头可以提供可靠的信号通道。
    使用建议
    - 在安装过程中,确保焊接工艺符合制造商的建议,以避免焊接不良导致接触不良。
    - 由于该接头具有较高的操作温度范围,因此在高温度环境中使用时,要确保散热措施得当,防止过热损坏。
    - 选择合适的包装方式,例如根据批量需求选择箱装或管装,以便于管理和安装。

    兼容性和支持


    该接头与其他AMPMODU 50/50系列的产品具有良好的兼容性,可以方便地与相应的插座配合使用。TE Connectivity公司提供了详尽的技术支持和售后服务,用户可以通过拨打800热线电话+1 800 522 6752获取帮助。此外,用户还可以访问TE官方网站获取更多产品信息和技术文档。

    常见问题与解决方案


    1. 焊接过程中出现虚焊或短路
    - 解决方案:检查焊点是否有足够的焊接时间,适当增加预热时间和冷却时间,使用合适的助焊剂,确保引脚完全贴合焊盘。
    2. 接触电阻过大
    - 解决方案:检查接触点是否清洁,是否有氧化现象。必要时使用无水酒精清洗接触面,并重新进行焊接。
    3. 接头变形
    - 解决方案:在安装过程中避免对引脚施加过大压力,保持焊接温度均匀,必要时使用辅助工具进行固定。

    总结和推荐


    总体而言,这款垂直安装插针式接头(5-104656-2)是一款高度可靠的连接解决方案,适用于多种高密度连接的应用场景。其完全屏蔽设计和出色的电气特性,使其成为工业自动化、通信设备和医疗设备等领域的重要选择。强烈推荐在需要高可靠性和高性能连接的场合使用该产品。

5-104656-2参数

参数
额定电流 500mA
外壳材料 -
针脚数 20pin
触头镀层 - 配接
类型 Header,Push-Pull
颜色 黑色
端接 焊盘
安装方式 贴片安装
应用等级 军用级,汽车级
零件状态 在售
包装方式 管装
