1-104068-0

产品分类: 圆形连接器
厂牌: TE CONNECTIVITY
产品描述: 接头 16pin Thermoplastic 1A 金 黑色 支架安装,通孔安装 16.35mm(长度)*8.73mm(高度)
供应商型号: Q-1-104068-0
供应商: 期货订购
标准整包数: 31
TE CONNECTIVITY 圆形连接器 1-104068-0

1-104068-0概述


    产品简介

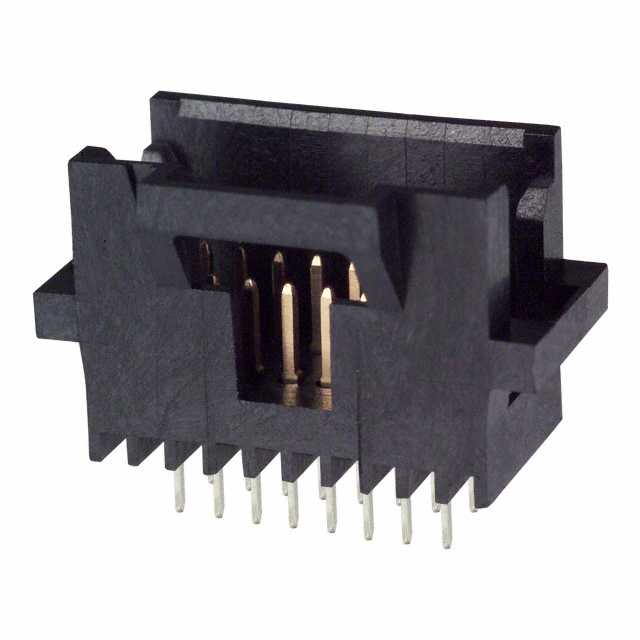

    AMP MODU 系统 50 Header Assembly
    AMP MODU系统50 Header Assembly是一款垂直双排插头组件,适用于需要高可靠性和高效连接的应用场合。它配备了侧边和端部卡扣,提供了出色的机械稳定性,并且非常适合在工业控制、通信设备及计算机外围设备中使用。

    技术参数


    以下是AMP MODU系统50 Header Assembly的主要技术参数:
    - 材料:
    - 外壳:液晶聚合物(LCP)
    - 端子: 铜合金

    - 颜色: 黑色
    - 镀层:
    - 接触区域: 最低0.76μm金;底部锡铅0.381μm,镍1.27μm
    - 镀金区: 最低0.025μm金
    - 锡铅区: 3.81-6.35μm光亮锡铅
    - 电气特性:
    - 接触间距: 2.54 mm
    - 插孔直径: 1.45 mm (±0.25 mm)

    - 尺寸(毫米):
    - A: 3.81 mm
    - B: 5.08 mm
    - C: 6.35 mm
    - D: 7.62 mm
    - E: 8.89 mm
    - Z: 1.27 mm
    - 适用环境:
    - 工作温度范围: -40°C 至 +85°C
    - 储存温度范围: -55°C 至 +125°C

    产品特点和优势


    1. 高可靠性: 高质量镀金和镀锡铅工艺确保长期可靠的电气连接。
    2. 易于安装: 设计有侧边和端部卡扣,使得安装更加方便快捷。
    3. 适应性强: 不同数量的接点提供多种配置选项,以适应不同的电路设计需求。
    4. 优越的机械性能: 材料选择和结构设计保证了长久的使用寿命和稳定性。

    应用案例和使用建议


    AMP MODU系统50 Header Assembly广泛应用于工业自动化、网络设备、计算机外设等领域的电路连接。在实际应用中,建议用户严格按照制造商的技术规范进行安装,特别是在处理高电流或高频率信号时,应确保安装环境符合指定的温度范围。
    使用建议:
    - 在安装前仔细检查每个接触点的镀层是否完整,确保无损伤。
    - 使用专用工具进行插拔操作,避免不必要的损坏。
    - 定期清洁和维护,以保持最佳性能。

    兼容性和支持


    该产品与市面上主流的PCB板兼容,支持标准焊接和铆接安装方法。TE Connectivity公司为该产品提供全面的技术支持,包括详细的安装指南、故障排除手册和技术咨询服务。

    常见问题与解决方案


    问题1: 插针无法正确插入插座?
    - 解决办法: 检查插针和插座的接触面是否有杂质或污垢,使用适当的工具清洁后重新尝试插入。
    问题2: 长期使用后,接触电阻变大?
    - 解决办法: 清洁接触面并考虑更换新的插头组件,以恢复良好的电气连接。

    总结和推荐


    总体而言,AMP MODU系统50 Header Assembly凭借其高可靠性、优良的机械性能和广泛的应用范围,在工业和商业应用中表现出色。如果您需要一款耐用、易于安装且性能稳定的连接器组件,我们强烈推荐使用此产品。无论是用于工业控制还是计算机外围设备,这款Header Assembly都能满足您的需求。

1-104068-0参数

参数
额定电流 1A
外壳材料 Thermoplastic
针脚数 16pin
触头镀层 - 配接
类型 接头
颜色 黑色
端接 -
长*宽*高 16.35mm(长度)*8.73mm(高度)
安装方式 支架安装,通孔安装
应用等级 汽车级
零件状态 在售
包装方式 管装

1-104068-0厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

1-104068-0数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 圆形连接器 TE CONNECTIVITY 1-104068-0 1-104068-0数据手册

1-104068-0封装设计

查看详情并下载
Symbol
Footprint
3D Model
