首页  >  产品百科  >  4-176756-8

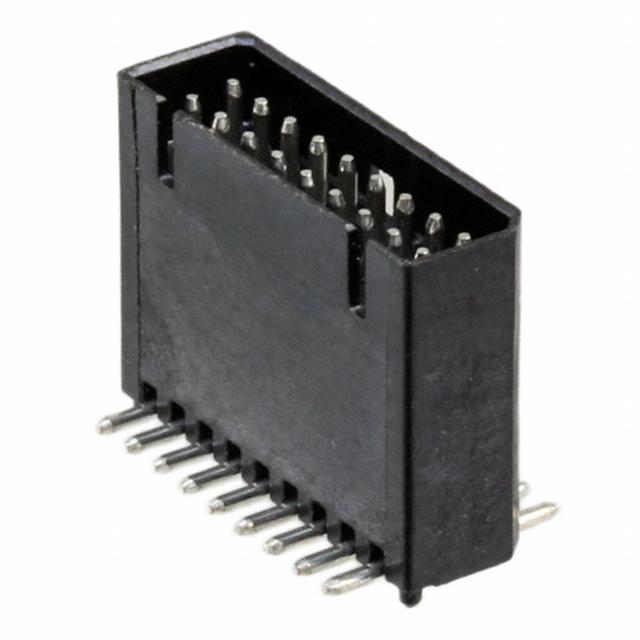

4-176756-8

产品分类: 圆形连接器
厂牌: TE CONNECTIVITY
产品描述: Header,Push-Pull 焊盘 18pin Polyphenylene Sulfide 500mA 锡 黑色 贴片安装 12.7mm(长度)*7mm(高度)
供应商型号: N-4-176756-8
供应商: 云汉优选
标准整包数: 1
TE CONNECTIVITY 圆形连接器 4-176756-8

4-176756-8概述

    1.25 mm F-P 连接器(板对板)产品技术手册

    1. 产品简介


    1.25 mm F-P连接器是一种专为板对板连接设计的产品,主要应用于电子设备中不同电路板之间的信号传输。这些连接器具备高可靠性、小体积和轻重量等特点,广泛适用于消费电子、工业控制、通讯设备等多个领域。

    2. 技术参数


    - 额定电压:50 V AC/DC
    - 额定电流:0.5A
    - 温度范围:-30°C至+105°C(包括由电流负载引起的温升)
    - 接触电阻:初始值≤10 mΩ,测试后≤20 mΩ
    - 绝缘电阻:初始值≥500 MΩ,测试后≥100 MΩ
    - 耐压测试:承受0.5 kV AC电压1分钟,泄漏电流≤0.5 mA
    - 插拔力:根据具体规格,最小保持力为4.9 N(0.5 kgf)
    - 寿命:可经受30次以上的反复插拔操作
    - 抗振动和冲击:能够在高频率振动和冲击环境下保持良好电气性能
    - 焊接性能:具有良好的焊锡性能,适用于自动焊接工艺

    3. 产品特点和优势


    - 高性能材料:接触部分采用磷青铜合金并镀镍及金,保证了高导电性和耐腐蚀性。
    - 可靠的设计:连接器通过多项严格的机械和电气性能测试,确保在恶劣环境中仍能稳定工作。
    - 简便安装:紧凑型设计使得安装更加容易,同时减少占用空间。
    - 多功能应用:适用于多种电路板间的数据传输,支持广泛的工业标准和规格。

    4. 应用案例和使用建议


    - 消费电子:用于手机、平板电脑和其他手持设备中连接主板与电池或其他模块。
    - 工业控制:可用于自动化设备中的信号传输,提高系统的可靠性和稳定性。
    - 通信设备:适合于电信基础设施中的信号连接,例如路由器和交换机。
    使用建议:
    - 在高温环境中使用时,注意监控温升情况,防止过热影响性能。
    - 安装过程中遵循规范,确保连接牢固和平行。

    5. 兼容性和支持


    该连接器系列符合行业标准,如MIL-STD-202,并与常见的电路板和接口兼容。制造商提供了详尽的技术支持和售后服务,确保客户能够顺利使用和维护产品。

    6. 常见问题与解决方案


    - 问题1:连接器接触不良导致信号丢失。
    - 解决方案:检查是否正确安装并进行必要的清洁处理;确认插针和插座之间无异物阻挡。
    - 问题2:长时间使用后接触电阻增加。
    - 解决方案:定期清理氧化层或更换新的连接器组件。
    - 问题3:焊接后发现焊点虚焊或气泡。
    - 解决方案:重新调整焊锡时间和温度设置;确保在焊接前清除所有污染物。

    7. 总结和推荐


    综上所述,1.25 mm F-P连接器凭借其高性能材料、高可靠性、优良的焊接性能以及广泛的应用范围,成为一种非常出色的板对板连接解决方案。如果您正在寻找一款稳定可靠的连接器来满足您的特定需求,那么这款产品将是一个值得考虑的选择。我们强烈推荐它用于各种电子设备的设计和制造项目中。

4-176756-8参数

参数
额定电流 500mA
外壳材料 Polyphenylene Sulfide
针脚数 18pin
触头镀层 - 配接
类型 Header,Push-Pull
颜色 黑色
端接 焊盘
长*宽*高 12.7mm(长度)*7mm(高度)
安装方式 贴片安装
零件状态 停产
包装方式 托盘

4-176756-8厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

4-176756-8数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 圆形连接器 TE CONNECTIVITY 4-176756-8 4-176756-8数据手册

4-176756-8封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
300+ $ 0.3604 ¥ 3.0634
750+ $ 0.3399 ¥ 2.8892
库存: 1080
起订量: 300 增量: 1
交货地:
最小起订量为:300
合计: ¥ 919.02
直接购买
加入购物车
