2355146-1

产品分类: 汽车连接器
厂牌: TE CONNECTIVITY
产品描述: 电动车连接器, IPT-HD系列
供应商型号: 3776723
供应商: 海外现货
标准整包数: 1
TE CONNECTIVITY 汽车连接器 2355146-1

2355146-1概述


    产品简介

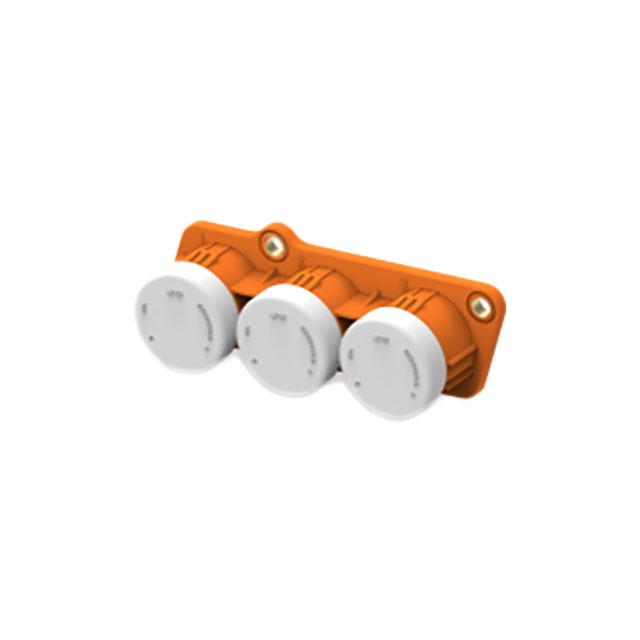

    2355146-1 连接器是一款适用于汽车行业的线到面板连接器,具备三位置配置,其中心线间距为40毫米(1.57英寸),密封性良好且颜色为橙色。这款连接器主要用于电源应用,并支持面板安装。其操作温度范围为-40至140摄氏度(-40至284华氏度),确保在极端环境下的可靠性。

    技术参数


    - 产品类型:线到面板连接器
    - 位置数量:3个
    - 中心线间距:40毫米(1.57英寸)
    - 密封性:支持
    - 颜色:橙色
    - 操作电压:1500 VAC
    - 额定电压:1000 V
    - 最高工作温度:140°C(284°F)
    - 工作温度范围:-40至140°C(-40至284°F)
    - 材料:PA GF(聚酰胺玻璃纤维)

    产品特点和优势


    - 高耐温性:能在极端温度条件下可靠工作,覆盖了从极低温到高温的宽广范围。
    - 密封性:通过密封设计,提供防尘防水保护,增加使用寿命。
    - 高电压耐受性:额定电压高达1000伏特,操作电压高达1500伏特交流电,适用于高压应用。
    - 耐用材料:采用PA GF材料制成,具有出色的机械强度和热稳定性。

    应用案例和使用建议


    应用案例:该连接器广泛应用于汽车工业,特别是在高压电力系统和控制单元的连接需求中。例如,在电动汽车充电系统中,它能够提供稳定可靠的电力传输接口。
    使用建议:
    1. 在安装过程中,确保密封件正确安装,以避免水汽和其他污染物进入连接器内部。
    2. 鉴于其高电压耐受性,应在安装时遵循相关的安全操作规程,确保人身安全。
    3. 由于其高工作温度范围,适合用于发动机舱等高温区域的连接。

    兼容性和支持


    兼容性:这款连接器可以与多种其他电子元器件配套使用,例如,型号为2355153-2的盖子、2355150-4的屏蔽套筒、以及型号为2365737-1的舌片终端,这些都进一步增强了系统的可靠性和功能性。
    技术支持:如需任何技术支持或咨询,可以拨打免费电话+1 800 522 6752。TE公司提供了详尽的技术文档和合规证明,确保用户在购买后能够顺利安装和使用。

    常见问题与解决方案


    - Q1:如何确定该连接器是否适合我的应用?
    - A1:根据产品手册,检查其电气和机械参数是否符合您的需求,如工作温度范围、额定电压等。如果有疑问,可以联系客服进行详细咨询。

    - Q2:在极端环境下使用时需要注意什么?
    - A2:在极端温度条件下使用时,务必保证密封圈处于良好状态,避免因水分侵入导致的短路或损坏。同时,注意操作电压不要超过额定值,以防止过载。
    - Q3:该连接器是否有回收处理要求?
    - A3:该产品符合适用的环保标准,建议按照相关政府法规对产品进行回收处理。具体信息可参考制造商提供的合规文件。

    总结和推荐


    综合评估:该款2355146-1连接器在电气性能和机械强度方面表现出色,尤其适合需要在极端温度下工作的高压应用场景。它的高密封性、耐高温特性和广泛的兼容性使其在市场上具有较高的竞争力。
    推荐:鉴于上述优点,强烈推荐在汽车电气系统及其他高压应用中使用此款连接器。其在高压、高温等严苛条件下的稳定表现,使其成为同类产品中的佼佼者。

2355146-1参数

参数
排数 1
针脚数 3
间距 -
安装方式 导线安装,自由悬挂,通孔安装
零件状态 在售
包装方式 盒装

2355146-1厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

2355146-1数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 汽车连接器 TE CONNECTIVITY 2355146-1 2355146-1数据手册

2355146-1封装设计

查看详情并下载
Symbol
Footprint
3D Model
