YR1B237KCC

产品分类: 通孔电阻
厂牌: TE CONNECTIVITY
产品描述: 237KΩ ±0.1% 250mW ±15ppm/℃ 插件 通孔安装 6.3mm(长度)
供应商型号: 1083511
供应商: element14
标准整包数: 1

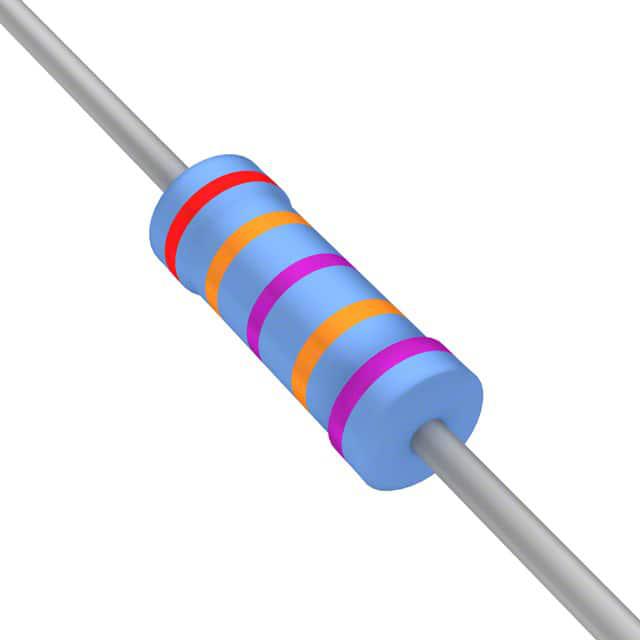

TE CONNECTIVITY 通孔电阻 YR1B237KCC

YR1B237KCC概述

    精密金属膜固定电阻:Type R系列
    文献编号:1773265

    1. 产品简介


    Type R系列属于精密金属膜固定电阻,专为要求高精度和长期稳定性的应用而设计。这些电阻广泛应用于工业控制、通信设备、汽车电子、医疗仪器等领域。通过采用镍铬合金薄膜作为阻值元件,它们展现出卓越的负载稳定性及极端环境条件下的性能。

    2. 技术参数


    - 额定功率: 在70°C环境下,各型号的额定功率分别为0.125 W、0.25 W 和0.5 W。
    - 阻值范围: 最小阻值51Ω,最大阻值1MΩ。
    - 容差: 容许偏差分别为±0.1%、±0.25% 和±0.5%。
    - 温度系数: 各型号温度系数范围为±15 ppm/°C 至 ±50 ppm/°C。
    - 极限元件电压: 额定值分别为200 V、250 V 和350 V。
    - 过载电压: 分别为400 V、500 V 和700 V。
    - 工作温度范围: 范围为-65°C至+155°C。
    - 耐电压: 500 V。
    - 绝缘电阻: 干燥条件下最小值为10,000 Mohms。
    - 电压系数: 最大值为5 ppm/V。

    3. 产品特点和优势


    Type R系列的电阻具备以下独特优势:
    - 高精度和稳定性: 容许偏差可达0.1%,且在各种工作条件下表现出极佳的长期稳定性。
    - 低噪声特性: 具备非常低的电流和电压噪声系数。
    - 适应性强: 高温或低温环境下均能保持出色的性能。
    - 适用广泛: 适用于多种行业,如工业控制、通信设备等。

    4. 应用案例和使用建议


    Type R系列适用于工业控制板、医疗设备电源管理系统、汽车电子控制系统等场合。在安装时,建议使用自动插装设备进行处理以提高生产效率。同时,为了确保长期稳定性,应避免在高温环境中长时间工作。

    5. 兼容性和支持


    这些电阻与其他标准电子元器件兼容,支持标准自动装配工艺。制造商提供详细的安装指导和技术支持服务,帮助客户更好地理解和使用该产品。

    6. 常见问题与解决方案


    - 问题1: 安装过程中出现电阻损坏。
    - 解决方法: 检查是否使用了适当的自动化装配设备,避免过高的热冲击。
    - 问题2: 实际测量值与标称值不符。
    - 解决方法: 确认所选型号的容差范围,并检查电路连接是否正确。

    7. 总结和推荐


    综上所述,Type R系列精密金属膜固定电阻凭借其高精度、稳定性及广泛的适用性,在工业控制和通信领域具有明显的优势。我们强烈推荐此系列产品用于需要高度可靠性和精确度的应用场景。

YR1B237KCC参数

参数
电阻值 237KΩ
精度 ±0.1%
额定功率 250mW
温度系数 ±15ppm/℃
长*宽*高 6.3mm(长度)
通用封装 插件
安装方式 通孔安装
应用等级 工业级
零件状态 在售
包装方式 盒装

YR1B237KCC厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

YR1B237KCC数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 通孔电阻 TE CONNECTIVITY YR1B237KCC YR1B237KCC数据手册

YR1B237KCC封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 4.641
50+ ¥ 2.9784
100+ ¥ 2.3154
250+ ¥ 2.06
500+ ¥ 1.85
1000+ ¥ 1.49
库存: 1647
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 4.64
直接购买
加入购物车
