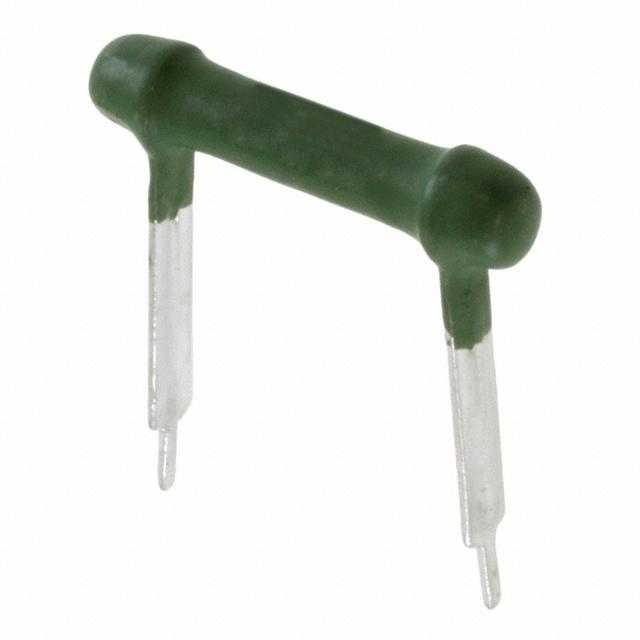

2-1623714-6

产品分类: 通孔电阻
厂牌: TE CONNECTIVITY
产品描述: 47Ω ±5% 4W 40ppm/℃~80ppm/℃ 通孔安装 24.2mm(长度)
供应商型号: Q-2-1623714-6
供应商: 期货订购
标准整包数: 500
TE CONNECTIVITY 通孔电阻 2-1623714-6

2-1623714-6概述

    # 电子元器件产品技术手册:Tyco Electronics Type FC Series 高功率电阻

    产品简介


    Tyco Electronics 的 Type FC 系列高功率电阻是公司产品线中的一个关键产品。这些电阻以其小巧紧凑的设计、高功率处理能力和广泛的适用性而著称。Type FC 系列电阻被广泛应用于显示器、电源供应系统、白色家电及棕色家电等领域,适合需要低耗低成本、高效能电阻的应用场合。

    技术参数


    电气特性
    | 型号 | 功率(70°C) | 温度系数 (TCR) |
    |
    | FC2 | 2.0 W | 400 - 50 ppm/°C |
    | FC4 | 4.0 W | 400 - 50 ppm/°C |
    | FC6 | 5.0 W | 400 - 50 ppm/°C |
    | FC8 | 6.5 W | 400 - 50 ppm/°C |
    | FC10 | 8.0 W | 400 - 50 ppm/°C |
    环境特性
    | 参数 | 描述 |

    | 阻值容差 | ±5% (<1Ω0 = ±10%) |
    | 持存期 | ΔR ≤2%(三年后) |
    | 负载寿命 | ΔR ≤3%(满负荷下运行 1000 小时) |
    | 过负载 | ΔR ≤2%(10 倍额定功率持续 5 秒) |
    | 极限温度等级 | 55/200/56(ΔR ≤3%) |
    | 最大连续工作电压 | √(功率 × 电阻) 或 AC RMS |
    | 燃烧等级 | 符合 BS415 Clause 20:1 |

    产品特点和优势


    Type FC 系列电阻具备多种显著优势:
    - 高功率处理能力:最高可达8瓦(在70°C环境温度下)。
    - 多种高度配置:可以根据具体需求选择不同高度的型号。
    - 防火防潮设计:采用耐火、防潮的硅胶涂层,确保安全可靠。
    - 机械组装适应性强:适用于自动化组装生产流程。
    - 分销广泛:通过全球多个分销渠道销售,供货充足。

    应用案例和使用建议


    Type FC 系列电阻特别适用于:
    - 监视器:用于控制屏幕亮度调节。
    - 电源供应系统:提供可靠的功率电阻。
    - 白色家电:如冰箱、洗衣机等设备中。
    使用建议:
    - 在高湿度环境中使用时,注意定期检查其阻值变化,确保其保持良好状态。
    - 在过负载情况下,建议设置保护电路以防止损害。
    - 在极端高温环境下使用时,需额外关注散热问题。

    兼容性和支持


    Type FC 系列电阻与大多数标准电气连接方式兼容,可用于标准焊盘及自动化装配生产线。制造商提供全面的技术支持和售后服务,帮助客户解决各种应用难题。

    常见问题与解决方案


    1. 问题:阻值变化超出预期。
    - 解决方案:检查安装环境,确保不超出额定温度范围,并且确认没有过载情况发生。
    2. 问题:长时间使用后出现燃烧迹象。
    - 解决方案:确认使用条件符合制造商要求,必要时更换新部件。

    总结和推荐


    Type FC 系列高功率电阻凭借其出色的性能、高可靠性以及广泛的应用范围,在众多领域中发挥着重要作用。强烈推荐该系列电阻用于需要高功率、可靠性和经济性的应用场合。

2-1623714-6参数

参数
电阻值 47Ω
精度 ±5%
额定功率 4W
温度系数 40ppm/℃~80ppm/℃
长*宽*高 24.2mm(长度)
安装方式 通孔安装

2-1623714-6厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

2-1623714-6数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 通孔电阻 TE CONNECTIVITY 2-1623714-6 2-1623714-6数据手册

2-1623714-6封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
500+ $ 0.5875 ¥ 4.8175
1000+ $ 0.5375 ¥ 4.4075
10000+ $ 0.525 ¥ 4.305
20000+ $ 0.5 ¥ 4.1
50000+ $ 0.45 ¥ 3.69
库存: 50000
起订量: 500 增量: 500
交货地:
最小起订量为:500
合计: ¥ 2408.75
