1-1630478-2

产品分类: 通孔电阻
厂牌: TE CONNECTIVITY
产品描述: 470Ω ±20% 150mW ±500ppm/℃ 通孔安装 9.8mm(长度)*12.1mm(高度)
供应商型号:
供应商:
标准整包数: 0

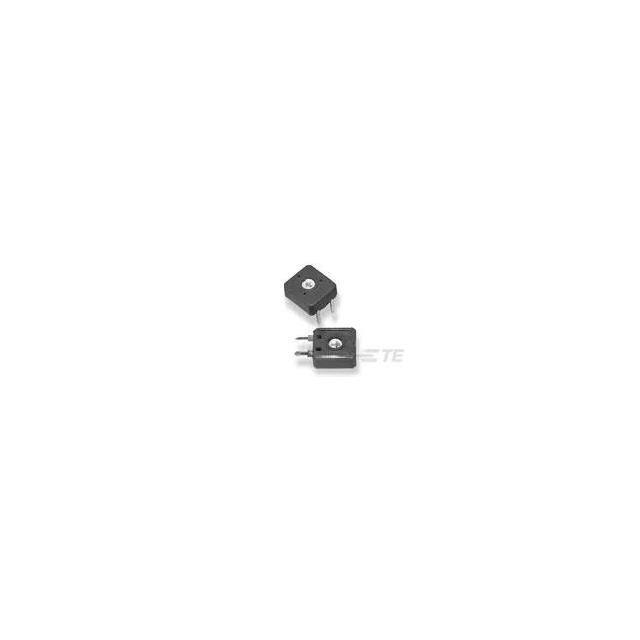

TE CONNECTIVITY 通孔电阻 1-1630478-2

1-1630478-2概述

    CB10 系列碳经济电位器技术手册

    1. 产品简介


    CB10系列碳经济电位器是一款低成本且坚固耐用的电位器,广泛应用于工业、专业及消费电子产品中。该电位器采用完全封闭式封装设计,内置碳电阻元件,提供多种调整风格(如顶部、底部和侧面调整)和指示箭头位置,以增强操作便利性。此系列电位器的特点包括耐高湿度环境、可适应宽温度范围、阻值范围广等,使其成为众多应用场景的理想选择。

    2. 技术参数


    - 电气特性
    - 启动扭矩:4到20mNm
    - 端点扭矩:最大50mNm
    - 旋转角度:标称295°
    - 阻值范围:线性100Ω至10MΩ;非线性1kΩ至1MΩ
    - 电阻值:每个数量级内分别为1Ω、2.2Ω和4.7Ω
    - 阻值容差:±20%(高于1兆欧时为±30%)
    - 终端电阻:<3%
    - 功率等级@40°C:0.15瓦(在70°C时降额至零)
    - 最大电压:线性200V直流/对数150V直流
    - 旋转噪声(CRV):<5%Rn标称值
    - 温度系数:±500ppm/°C(<100KΩ)
    - 机械特性
    - 重量:0.8克
    - 电气调节角度:标称240°(1圈)
    - 环境特性
    - 温度范围:-25°C至+70°C
    - 储存温度:在100°C下储存1000小时
    - 旋转寿命:最小500次(标准版)/ 10000次(长寿命版)
    - 负载寿命@40°C:在1000小时后ΔR<10%
    - 密封性:防尘防水
    - 气候类别:25/70/21

    3. 产品特点和优势


    - 低成本:适用于需要成本效益高的场合。
    - 坚固的封闭结构:提供可靠的机械保护。
    - 旋转调整版本:适用于各种应用场景。
    - 阻燃材料:提高安全性。
    - 箭头位置指示器:方便定位。
    - 稳定在高湿度环境中:增强可靠性。
    - 边轮操作风格:易于操作。

    4. 应用案例和使用建议


    CB10系列电位器广泛应用于需要精确调节电阻值的应用中,如工业控制、音频设备、家用电器等。实际使用中,用户可以根据具体需求选择合适的安装方向(垂直或水平于PCB)。例如,在音频设备中,可以使用此电位器进行音量控制;在工业控制系统中,可以用于设定参考电压等。建议在安装前检查电源电压是否匹配,并确保符合特定应用的温度和湿度要求。

    5. 兼容性和支持


    CB10系列电位器设计为与常见的PCB兼容,且具有多种颜色选项,便于不同应用场合的选择。制造商提供了丰富的技术支持和文档资源,包括详细的安装指南和故障排查方法。用户可以通过官方网站获得帮助,包括电子邮件、电话或在线聊天服务。

    6. 常见问题与解决方案


    - Q:如何选择正确的颜色编码?
    - A:根据具体应用的需求,可以选择白色、黑色或红色。不同颜色通常对应不同的型号,具体参见订购指南。

    - Q:如何确定产品的使用寿命?
    - A:依据产品数据表中的信息,CB10系列的标准版至少提供500次旋转寿命,而延长寿命版本则提供10000次旋转寿命。

    - Q:如何处理过热情况?
    - A:当工作温度超过40°C时,应考虑使用降额操作以防止过热。参见数据表中的功率等级说明。

    7. 总结和推荐


    综上所述,CB10系列碳经济电位器凭借其低价格、多功能性和稳定的环境适应性,在市场上具备较强的竞争力。它的广泛应用范围、多样的调整风格和良好的支持服务使得它成为各种工业、专业和消费电子设备的理想选择。推荐所有需要可靠电阻调节功能的应用场景考虑使用CB10系列电位器。

1-1630478-2参数

参数
电阻值 470Ω
精度 ±20%
额定功率 150mW
温度系数 ±500ppm/℃
长*宽*高 9.8mm(长度)*12.1mm(高度)
安装方式 通孔安装
应用等级 工业级
零件状态 在售
包装方式 盒装

1-1630478-2厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

1-1630478-2数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 通孔电阻 TE CONNECTIVITY 1-1630478-2 1-1630478-2数据手册
