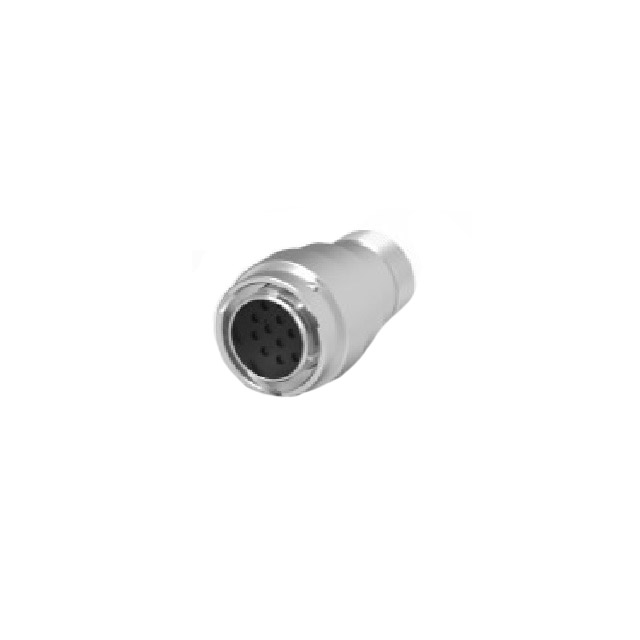

HD36-18-14SE-072

产品分类: 汽车连接器
厂牌: TE CONNECTIVITY
产品描述: 德驰 HD30 护套是圆形金属连接器,具有 2-47 多种位数排列选择。HD30 护套采用螺纹对配环进行对配,并且可使用 4 至 20 号(7.5-100 安培)德驰端子。
供应商型号: 1734-1797-ND
供应商: Digi-Key
标准整包数: 1
TE CONNECTIVITY 汽车连接器 HD36-18-14SE-072

HD36-18-14SE-072概述


    产品简介


    HD30系列连接器系统是TE Connectivity公司推出的一款高性能连接器产品。该系列产品设计用于多种工业应用场景,包括道路车辆、机械控制、能源设备及航空航天等领域。HD30系列连接器以其卓越的电气特性和可靠的机械性能著称,能够满足高电压、大电流的应用需求,并具备优秀的防尘防水能力。

    技术参数


    - 额定电压:250V AC/DC(24-29, 24-31, 24-47型号为200V AC/DC)
    - 额定电流:具体数值见下图(以12AWG和16AWG线径为例)
    | 接触尺寸 | 线径 (AWG [mm²]) | 额定电流 (A) |
    |
    | 4 | 4 [25.0-21.0] | 100 |
    | 6 | 16.0-13.0 | 8 |
    | 8 | 10.0-8.0 | 60 |
    | 10 | 6.0-5.0 | 40 |
    | 12 | 6.0-5.0 | 25 |
    | 14 | 2.0 | 18 |
    - 温度范围:-55°C 至 +125°C
    - 防护等级:IP67
    - 测试标准:参照EIA-364、MIL-STD-1344等相关标准进行测试

    产品特点和优势


    HD30系列连接器系统具有以下几个显著的特点和优势:
    - 多功能性:HD30系列提供多种不同接头组合,支持从小型到大型各种尺寸,可以适用于多种不同类型的电子设备和应用场景。
    - 可靠性和稳定性:通过严格的设计和制造过程,确保了产品在极端环境下的稳定表现。其通过了多项可靠性测试,例如振动、冲击、热循环、盐雾测试等。
    - 易于安装和维护:设计合理,安装简单,便于日常维护和检修,降低了维护成本。
    - 优异的电气性能:低接触电阻和出色的绝缘性能,保证了高效率的数据传输和电力传输。

    应用案例和使用建议


    HD30系列连接器系统广泛应用于汽车制造、铁路运输、能源管理及航空领域。例如,在道路车辆中,它可以用于连接控制单元、传感器和执行机构;在能源管理中,它可以用于高压配电系统的连接点。
    - 使用建议:在高温环境下使用时,应注意散热措施;对于易腐蚀环境,建议采用抗腐蚀材料进行防护。在选择连接器时,应根据具体应用场景和要求选择合适的接头组合。

    兼容性和支持


    HD30系列连接器系统支持与多种不同的设备和组件相兼容,其灵活的接口设计使得安装和配置变得容易。TE Connectivity公司提供全面的技术支持和售后服务,以确保客户能够获得最佳的产品体验。

    常见问题与解决方案


    - 问题:连接器出现接触不良现象。
    - 解决方法:检查接头是否有松动或损伤,确保接头紧密连接,并对损伤部分进行修复或更换。
    - 问题:连接器在高湿度环境中失效。
    - 解决方法:使用防护涂层或密封剂保护接头,并确保连接器处于干燥环境中。

    总结和推荐


    总体而言,HD30系列连接器系统是一款高性能、多功能且适应性强的连接器产品。其在高温、高湿、振动、冲击等多种复杂环境下的优异表现,使其成为工业应用的理想选择。尽管初期投入可能略高,但从长远来看,其可靠的性能和耐用性将为客户带来更多的价值和效益。因此,我们强烈推荐这一系列连接器系统给需要高性能连接解决方案的客户。

HD36-18-14SE-072参数

参数
排数 -
间距 -
针脚数 14
长*宽*高 42.97mm(宽度)*65.28mm(高度)
安装方式 导线安装,自由悬挂,通孔安装
零件状态 在售
包装方式 散装

HD36-18-14SE-072厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

HD36-18-14SE-072数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 汽车连接器 TE CONNECTIVITY HD36-18-14SE-072 HD36-18-14SE-072数据手册

HD36-18-14SE-072封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 26.5408 ¥ 222.1133
10+ $ 22.5566 ¥ 188.7702
25+ $ 21.1444 ¥ 176.9526
50+ $ 20.1354 ¥ 168.5085
100+ $ 19.175 ¥ 160.4708
250+ $ 17.9757 ¥ 150.4344
500+ $ 17.119 ¥ 143.2643
库存: 36
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 222.11
直接购买
加入购物车
