YR1B806RCC

产品分类: 通孔电阻
厂牌: TE CONNECTIVITY
产品描述: 806Ω ±0.1% 250mW ±15ppm/℃ 通孔安装 6.3mm(长度)
供应商型号: N-YR1B806RCC
供应商: 云汉优选
标准整包数: 1000

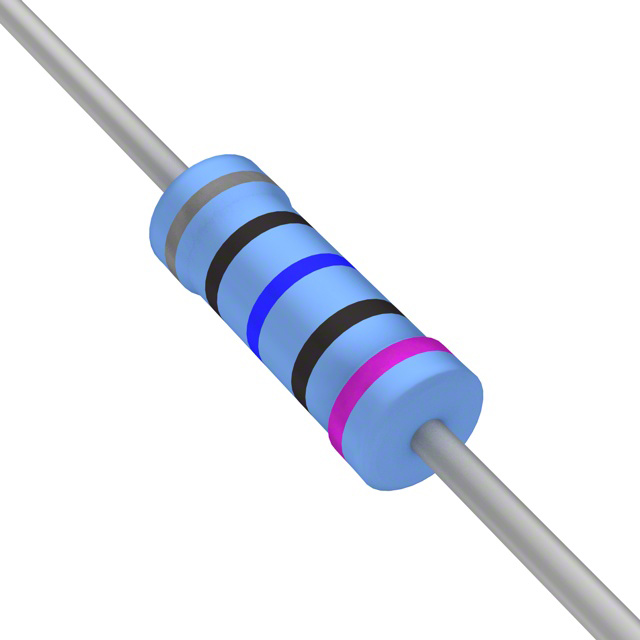

TE CONNECTIVITY 通孔电阻 YR1B806RCC

YR1B806RCC概述

    Precision Metal Film Fixed Resistors: Type R Series

    1. 产品简介


    Precision Metal Film Fixed Resistors (Type R Series) 是一款高性能金属薄膜电阻器,适用于多种高精度应用场合。这些电阻器以其极高的精度(公差可达0.1%)和低温度系数(最高为15 ppm/°C)而闻名,确保在各种严苛环境下表现出色。金属薄膜电阻器特别适合在需要长期稳定性的应用场景中使用,例如电信设备、精密测量仪器和医疗设备等领域。

    2. 技术参数


    以下是Type R Series的主要技术规格:
    | 参数 | 值 |

    | 额定功率 @ 70°C (W) | 0.125 / 0.25 / 0.5 |
    | 电阻范围 (Ω) | 10 至 1 MΩ |
    | 公差 (%) | 0.1 / 0.25 / 0.5 |
    | 温度系数 (ppm/°C) | ±15 / ±25 / ±50 |
    | 极限元件电压 (V) | 200 / 250 / 350 |
    | 最大过载电压 (V) | 400 / 500 / 700 |
    | 工作温度范围 (°C) | -65 到 +155 |
    | 绝缘电阻 (Mohms) | ≥ 10,000 |
    | 电介质强度 (V) | 500 |
    | 电压系数 (ppm/V) | ≤ 5 |

    3. 产品特点和优势


    - 高精度和稳定性:Type R Series具有±0.1%的高精度和低温度系数(最高为15 ppm/°C),确保其在各种环境下的稳定性。
    - 卓越的耐负载性能:在长期负载下表现出色,不易受环境影响。
    - 低噪声电流和电压系数:确保在高精度应用中的优异表现。
    - 适合多种应用:广泛应用于电信设备、精密测量仪器和医疗设备等领域。

    4. 应用案例和使用建议


    Type R Series 适用于需要高精度和稳定性的应用,如工业自动化控制系统、高端医疗设备、航空电子设备等。在实际使用中,可以考虑以下几个方面来优化性能:
    - 确保使用过程中温度不超过规定范围(-65°C至+155°C),以保持最佳性能。
    - 在设计电路时,合理选择额定功率,避免过载情况发生。

    5. 兼容性和支持


    - 兼容性:Type R Series与常见的自动插入设备和弯曲机兼容,便于集成到自动化生产线中。
    - 包装方式:电阻器通常以“弹药盒”形式包装,每盒包含1000个,方便批量处理。
    - 订单信息:订购时需提供型号、公差代码字母和阻值信息,例如YR1 B 24K3。
    - 支持和服务:制造商提供详细的测试参考和技术支持文档,包括IEC规范和质量控制标准。

    6. 常见问题与解决方案


    - 问题:如何确定所选电阻器的温度系数?
    - 解答:根据具体型号(如YR1、ER1、CR1等)和公差代码字母(如B、C、D)查询手册中的表格即可获得相应温度系数。

    - 问题:如何防止过载导致损坏?
    - 解答:确保使用过程中不超过规定的极限元件电压和最大过载电压,以延长使用寿命。

    7. 总结和推荐


    综上所述,Type R Series 是一款性能卓越的高精度金属薄膜固定电阻器,适用于多种高要求的应用场景。凭借其高精度、稳定性和卓越的耐负载性能,使其在市场上具有较强的竞争力。因此,我们强烈推荐将Type R Series用于需要高精度和稳定性的项目中。

YR1B806RCC参数

参数
电阻值 806Ω
精度 ±0.1%
额定功率 250mW
温度系数 ±15ppm/℃
长*宽*高 6.3mm(长度)
安装方式 通孔安装
零件状态 在售
包装方式 盒装

YR1B806RCC厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。
