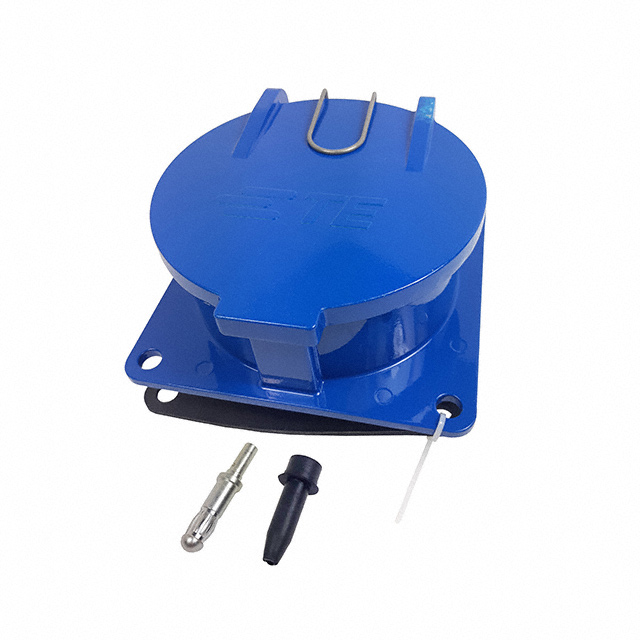

27P-REC-2-01

产品分类: 圆形连接器
厂牌: TE CONNECTIVITY
产品描述: Push-Pull,Receptacle Housing 27pin Aluminum 30A 法兰安装,面板安装
供应商型号: N-27P-REC-2-01
供应商: 云汉优选
标准整包数: 1
TE CONNECTIVITY 圆形连接器 27P-REC-2-01

27P-REC-2-01概述

    MU27P连接器系列:列车线连接器用于控制和通信

    1. 产品简介


    MU27P连接器系列是专为轨道交通设计的高可靠性连接器,适用于多种车型,如多单元机车车辆。它通过27针插座、插头及“假”插座将机车的功能传输到车辆中。该系列连接器允许一个控制点向所有或部分车辆同时发出多达27条命令,从而提升列车的整体操作效率。

    2. 技术参数


    - 额定电流:30A
    - 服务电压:600V直流电
    - 材料数据:
    - 外壳材质:铝
    - 压接接触件:镀银
    - 环境数据:
    - 盐雾试验:250小时
    - 工作温度范围:-40°C 至 110°C(-40°F 至 230°F)
    - 机械数据:
    - 27针布局
    - 可容纳10、12或14AWG导线
    - 机械编码确保互换性和互配性
    - 符合AAR S-512、APTA RP-E-017-99、APTA RP-E-019-99标准
    - 符合NF F 61-030选型准则
    - 颜色选择:黑色、蓝色、白色、红色、黄色

    3. 产品特点和优势


    MU27P连接器采用铝制外壳和镀银压接接触件,确保良好的导电性和抗腐蚀性。其独特之处在于可接受三种规格的导线,使它们能够完全互换和互配,符合AAR-S-512规范,有效避免不同接线配置间的错误匹配。这些特性使得MU27P在铁路控制系统中表现出色,提高了系统可靠性和安全性。

    4. 应用案例和使用建议


    - 应用案例:MU27P连接器广泛应用于高速铁路和城市轨道交通系统的门控系统、公共广播、制动状态指示及乘客信息系统中。例如,在某次高速列车项目中,MU27P连接器被用来实现中央控制室对多个车厢的远程操作。
    - 使用建议:由于该连接器的设计适应性强,用户可以根据具体需求选择合适的颜色和导线规格。建议在安装前详细检查接口尺寸和导线类型,确保与现有系统兼容。对于大型项目,建议提前与TE Connectivity代表联系,定制特定需求的跳线组件。

    5. 兼容性和支持


    MU27P连接器与市面上其他主流品牌的产品兼容,这得益于其符合AAR-S-512标准的设计。制造商提供全面的技术支持和维护服务,包括现场安装指导、故障排查和配件更换等。对于更复杂的应用,用户可以通过联系TE代表获取进一步的帮助和建议。

    6. 常见问题与解决方案


    - 问题1:如何正确识别连接器的颜色?
    - 解决方案:参考产品手册上的颜色编码表,确保在安装时正确识别各连接器颜色。
    - 问题2:在高压环境下使用是否安全?
    - 解决方案:MU27P连接器额定电压高达600V,符合相关标准要求,但在极端条件下使用时仍需注意防护措施。
    - 问题3:长时间暴露于盐雾环境中会影响性能吗?
    - 解决方案:盐雾试验表明,MU27P连接器可在250小时内保持稳定,但长期处于此类环境中可能需要额外防腐处理。

    7. 总结和推荐


    MU27P连接器系列凭借其出色的电气特性和严格的制造标准,在铁路控制系统中表现卓越。无论是在多单元机车还是城市轨道交通系统中,该系列连接器都展现了极高的可靠性和稳定性。因此,我们强烈推荐该产品给需要高效且稳定的控制系统解决方案的客户。

27P-REC-2-01参数

参数
端接 -
额定电流 30A
外壳材料 Aluminum
针脚数 27pin
触头镀层 - 配接 -
类型 Push-Pull,Receptacle Housing
颜色 -
安装方式 法兰安装,面板安装
零件状态 在售
包装方式 盒装,散装

27P-REC-2-01厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

27P-REC-2-01数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 圆形连接器 TE CONNECTIVITY 27P-REC-2-01 27P-REC-2-01数据手册

27P-REC-2-01封装设计

查看详情并下载
Symbol
Footprint
3D Model
