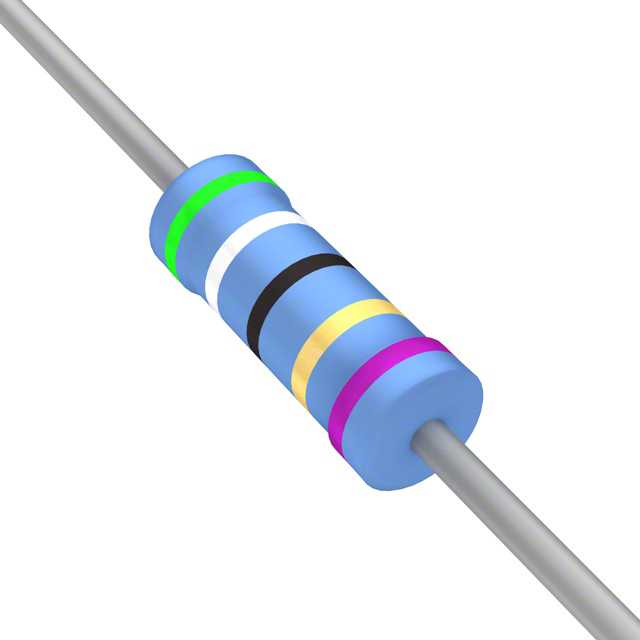

6-1676914-8

产品分类: 通孔电阻
厂牌: TE CONNECTIVITY
产品描述: 59Ω ±0.1% 250mW ±15ppm/℃ 通孔安装 6.3mm(长度)
供应商型号: N-6-1676914-8
供应商: 云汉优选
标准整包数: 1000
TE CONNECTIVITY 通孔电阻 6-1676914-8

6-1676914-8概述

    精密金属薄膜固定电阻器 Type R系列 技术手册

    1. 产品简介


    Type R系列精密金属薄膜固定电阻器是一种具有高精度和稳定性的电阻器,适用于各种需要长期稳定性的应用场景。这些电阻器主要用于工业控制、仪器仪表、医疗设备和通信设备等领域。

    2. 技术参数


    - 额定功率(@70°C): 0.125 W、0.25 W、0.5 W
    - 电阻范围:
    - YR8/ER8/CR8: 51Ω ~ 511kΩ
    - YR1/ER1/CR1: 10Ω ~ 1MΩ
    - YR2/ER2/CR2: 10Ω ~ 1MΩ
    - 容差:
    - YR8/ER8/CR8: ±0.1%、±0.25%、±0.5%
    - YR1/ER1/CR1: ±0.1%、±0.25%、±0.5%
    - YR2/ER2/CR2: ±0.1%、±0.25%、±0.5%
    - 温度系数(ppm/°C):
    - YR8/ER8/CR8: ±15、±25、±50
    - YR1/ER1/CR1: ±15、±25、±50
    - YR2/ER2/CR2: ±15、±25、±50
    - 极限元件电压:
    - YR8/ER8/CR8: 200 V
    - YR1/ER1/CR1: 250 V
    - YR2/ER2/CR2: 350 V
    - 最大过载电压:
    - YR8/ER8/CR8: 400 V
    - YR1/ER1/CR1: 500 V
    - YR2/ER2/CR2: 700 V
    - 工作温度范围: -65°C 至 +155°C
    - 绝缘电阻(干态最小值): 10,000 MΩ
    - 介电强度: 500 V
    - 表面温度与负载关系曲线

    3. 产品特点和优势


    Type R系列精密金属薄膜固定电阻器的主要特点包括:
    - 高精度:容差可以达到0.1%,满足高标准需求。
    - 稳定性好:具有优异的长期稳定性,在负载和严苛环境条件下表现出色。
    - 低噪声:非常低的噪声电流和电压系数。
    - 广泛适用性:特别适合要求高稳定性的应用场景。

    4. 应用案例和使用建议


    Type R系列电阻器广泛应用于需要高精度和稳定性的场合。例如:
    - 工业控制:用于测量和控制系统中的关键部件。
    - 医疗设备:在高精度医疗设备中用于信号处理。
    - 通信设备:作为通信网络中的关键元器件,确保信号传输的准确性。
    使用建议:
    - 在高温环境下使用时,应根据温度上升曲线选择合适的额定功率。
    - 为保证长期稳定性,建议避免极端环境条件。

    5. 兼容性和支持


    Type R系列电阻器适合自动插入设备和切割弯曲机使用。包装通常以1000个为单位的“子弹盒”形式提供。如有任何技术支持需求,可联系Tyco Electronics官网获取帮助。

    6. 常见问题与解决方案


    - 问题1: 电阻器在高温下表现不稳定?
    - 解决方案: 检查电阻器的工作温度是否超过其额定范围,并适当降额使用。

    - 问题2: 长时间使用后,电阻值发生漂移?
    - 解决方案: 使用更高容差等级的产品,或定期进行校准检查。

    7. 总结和推荐


    综上所述,Type R系列精密金属薄膜固定电阻器在高精度和稳定性方面表现优异,适用于多种高要求的应用场景。建议在需要高性能和可靠性的项目中优先考虑选用这款电阻器。

6-1676914-8参数

参数
电阻值 59Ω
精度 ±0.1%
额定功率 250mW
温度系数 ±15ppm/℃
长*宽*高 6.3mm(长度)
安装方式 通孔安装

6-1676914-8厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

6-1676914-8数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 通孔电阻 TE CONNECTIVITY 6-1676914-8 6-1676914-8数据手册

6-1676914-8封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1000+ $ 0.2947 ¥ 2.5048
2000+ $ 0.1782 ¥ 1.5146
20000+ $ 0.1714 ¥ 1.4566
40000+ $ 0.1622 ¥ 1.3785
100000+ $ 0.1489 ¥ 1.2658
库存: 1000
起订量: 1000 增量: 1000
交货地:
最小起订量为:1000
合计: ¥ 2504.8
