3-179437-0

厂牌: TE CONNECTIVITY
产品描述: Outer Shroud Contacts,Receptacle 2mm 2 30pin 锡 SMD,P=2mm 贴片安装
供应商型号: Q-3-179437-0
供应商: 期货订购
标准整包数: 3200
TE CONNECTIVITY 矩形连接器 - 阵列/边缘型/夹层式(板对板) 3-179437-0

3-179437-0概述


    产品简介

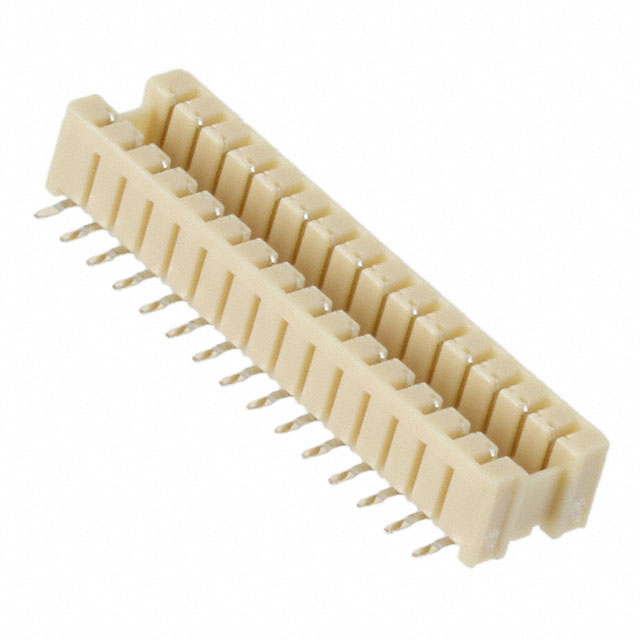

    本产品为TE Connectivity的AMPMODU系列垂直表面安装式印刷电路板(PCB)插座。该插座是用于板对板连接的两毫米中心线间距的信号传输解决方案。它具有30个位置,并采用锡镀层,适合各种电子应用场合。此外,这款插座设计紧凑且耐用,适用于需要高可靠性的电子产品中,如工业控制、通信设备和消费电子等领域。

    技术参数


    - 产品型号: 3-179437-0
    - 插脚数量: 30
    - 行数: 2
    - 插座类型: 垂直表面安装式
    - 中心线间距: 2 mm(0.079 in)
    - 接口类型: 板对板
    - 接点材料: 铜合金
    - 接触面镀层材料: 锡
    - 最大电流: 1 A
    - 操作电压: 125 VAC
    - 工作温度范围: -30°C 到 105°C
    - 包装方式: 每卷800个,装在卷轴上
    - 认证: UL 94V-0(阻燃)
    - 焊锡工艺能力: 能承受最高245°C的回流焊接

    产品特点和优势


    - 堆叠功能: 支持堆叠,可用于多个PCB之间的连接。
    - 自对准功能: 具备自对准功能,无需额外的定位机构。
    - 接触面镀层: 使用锡镀层以提高导电性和可靠性。
    - 机械稳定性: 高度5.1 mm(0.201 in),适用于标准PCB厚度。
    - 密封性: 无密封设计,便于安装和维护。

    应用案例和使用建议


    该插座非常适合应用于工业自动化控制系统、服务器、通信设备及汽车电子系统。为了确保最佳性能,建议在安装时遵循制造商提供的指引,特别是关于焊接温度和PCB尺寸的注意事项。
    示例应用场景
    - 工业自动化: 在自动装配线上的传感器连接。
    - 通信设备: 在路由器或交换机中的板对板连接。
    - 汽车电子: 在车载音响系统内部的模块间连接。

    兼容性和支持


    此产品可与TE Connectivity的其他产品兼容,例如与同系列的281934-2单线密封件配合使用。若在安装或使用过程中遇到问题,可通过电话 +1 800 522 6752联系技术支持,获取帮助。

    常见问题与解决方案


    - 问题: 接触不良。
    - 解决方案: 确保所有焊接点充分熔合,并检查是否有异物阻挡接触点。
    - 问题: 插座无法正确插入。
    - 解决方案: 检查插座是否对准定位孔,并确保焊接温度在制造商建议范围内。
    - 问题: 接触电阻高。
    - 解决方案: 检查接触面是否干净无污染,必要时重新镀锡。

    总结和推荐


    总体而言,AMPMODU 2 mm系列的垂直表面安装式插座是一款高性能的产品,具备多种优势,如高电流承载能力、良好的电气性能和耐温性能。其自对准功能和堆叠功能使得安装更加简便。对于那些需要高性能、高可靠性板对板连接的应用,强烈推荐使用此产品。无论是用于工业自动化、通信设备还是汽车电子,该插座都能提供出色的性能。如果您需要进一步的技术支持或购买产品,请访问TE Connectivity官网进行咨询。

3-179437-0参数

参数
类型 Outer Shroud Contacts,Receptacle
间距 2mm
排数 2
触头镀层
板上高度 -
针脚数 30pin
接合堆叠高度 -
触头镀层厚度 -
通用封装 SMD,P=2mm
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

3-179437-0厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

3-179437-0数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 矩形连接器 - 阵列/边缘型/夹层式(板对板) TE CONNECTIVITY 3-179437-0 3-179437-0数据手册

3-179437-0封装设计

查看详情并下载
Symbol
Footprint
3D Model
