1622475-1

产品分类: 通孔电阻
厂牌: TE CONNECTIVITY
产品描述: 430Ω ±1% 600mW ±50ppm/℃ 通孔安装
供应商型号: Q-1622475-1
供应商: 期货订购
标准整包数: 12000

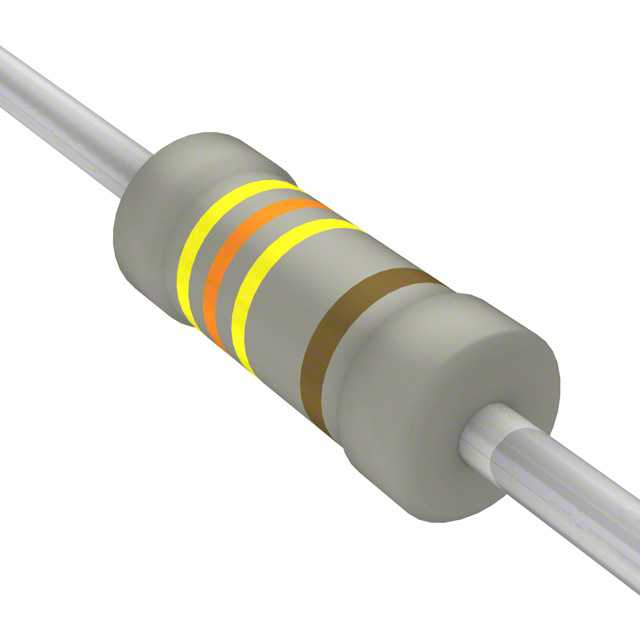

TE CONNECTIVITY 通孔电阻 1622475-1

1622475-1概述

    # 金属膜固定电阻器——LR系列

    产品简介


    基本信息
    金属膜固定电阻器LR系列是由TE Connectivity公司生产的一种高性能电子元器件。这类电阻器以镍铬合金薄膜作为阻值元件,具有出色的稳定性和可靠性。它们广泛应用于各种电路设计中,特别是在需要高精度和稳定性的场合。
    主要功能
    LR系列电阻器适用于一般用途和精密应用,具有低噪声电流和电压系数。这种电阻器能够承受较高的过载电压和瞬态过载电压,适合在极端环境条件下使用。
    应用领域
    LR系列金属膜固定电阻器适用于汽车、工业控制、通信设备以及消费电子等多个领域,特别适合用于需要高精度和可靠性的应用场合。

    技术参数


    | 参数 | LR0204 | LR1L | LR1 | LR2 | LR100 | LR200 |

    | 额定功率(W)@70°C | 0.25 | 0.5 | 0.6 | 0.75 | 1 | 2 |
    | 电阻范围(Ω) | 1到9.1 | 10到100 | 10到82 | 1到9.1 | 10到100 | 1001到1000000 |
    | 允许误差(%) | ±15 | ±1 | ±2 | ±1 | ±2 | ±1 |
    | 温度系数(ppm/°C) | ±100 | ±100 | ±200 | ±100 | ±50 | ±100 |
    | 极限元件电压(V) | 200 | 350 | 350 | 350 | 500 | 500 |
    | 最大额定电压(V) | 200 | 350 | 350 | 350 | 500 | 500 |
    | 最大过载电压(V) | 400 | 500 | 700 | 700 | 1000 | 1000 |
    | 最大间歇过载电压(V) | 500 | 750 | 750 | 750 | 1000 | 1000 |
    | 工作温度范围(°C) | -55至+155 |

    产品特点和优势


    独特功能
    1. 高精度和稳定性:LR系列电阻器的允许误差仅为±1%,并且温度系数可低至50 ppm,适合于需要高精度和稳定性的应用场合。
    2. 低噪声:具有非常低的噪声电流和电压系数,确保信号传输的质量。
    3. 广泛的应用范围:LR系列提供了多种电阻值选择(E24, E96等),可以满足不同应用的需求。
    市场竞争力
    这些特点使得LR系列金属膜固定电阻器在市场上具有显著的竞争优势,特别是在对精度和稳定性能要求较高的应用场景中。

    应用案例和使用建议


    应用案例
    LR系列电阻器广泛应用于汽车电子、工业自动化、医疗设备等领域。例如,在汽车电子控制系统中,它们被用来精确测量电流和电压,以保证系统的正常运行。
    使用建议
    - 在高湿度环境下使用时,建议增加防潮措施,如使用密封包装。
    - 为了防止过热,应确保在规定的最大负载下使用。

    兼容性和支持


    兼容性
    LR系列电阻器具有良好的兼容性,可以方便地集成到现有的电路板设计中。它们可以通过自动插件设备和切割弯曲机进行处理,确保高效生产和组装。
    支持和维护
    TE Connectivity提供全面的技术支持和售后服务,确保客户在使用过程中得到及时的帮助和支持。客户可以通过电子邮件、电话或在线聊天等方式获取帮助。

    常见问题与解决方案


    1. 问题:如何正确选择LR系列电阻器?
    - 解决方案:根据应用需求选择合适的功率等级、电阻值和误差范围。具体型号的选择可以参考产品手册中的“如何订购”部分。
    2. 问题:如何识别LR系列电阻器上的标记?
    - 解决方案:LR系列电阻器采用颜色代码标记,按照JIS C 0802标准进行标识。具体颜色代码可参考产品手册中的相关部分。
    3. 问题:在高温环境下使用时需要注意什么?
    - 解决方案:应确保工作温度不超过规定的最大值,并采取适当的散热措施。

    总结和推荐


    综合评估
    LR系列金属膜固定电阻器以其高精度、稳定性和广泛的适用范围而著称。无论是汽车电子还是工业控制,这些电阻器都能提供卓越的性能。此外,TE Connectivity提供的优质技术支持也使其在市场上具有明显的优势。
    推荐使用
    综上所述,强烈推荐LR系列金属膜固定电阻器用于需要高精度和稳定性的应用场合。无论是新设计还是替换旧组件,LR系列都是一个理想的选择。

1622475-1参数

参数
电阻值 430Ω
精度 ±1%
额定功率 600mW
温度系数 ±50ppm/℃
安装方式 通孔安装

1622475-1厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

1622475-1数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 通孔电阻 TE CONNECTIVITY 1622475-1 1622475-1数据手册

1622475-1封装设计

查看详情并下载
Symbol
Footprint
3D Model
