LR1F16K

产品分类: 通孔电阻
厂牌: TE CONNECTIVITY
产品描述: 16KΩ ±1% 600mW ±50ppm/℃ 通孔安装 6.2mm(长度)
供应商型号: 2330026
供应商: 海外现货
标准整包数: 10

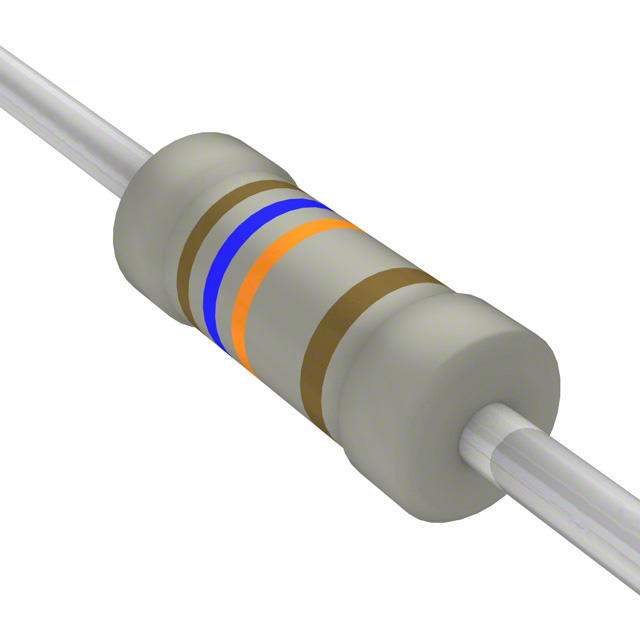

TE CONNECTIVITY 通孔电阻 LR1F16K

LR1F16K概述

    # 高品质金属薄膜固定电阻器:LR系列

    产品简介


    LR系列金属薄膜固定电阻器是高品质的电子元件,适用于多种应用领域。它们具有出色的稳定性、低噪声特性和广泛的阻值范围。该系列产品分为多个型号,包括LR0204、LR1L、LR1、LR2、LR100和LR200,每个型号都提供了不同的功率等级和阻值范围,以满足不同需求。

    技术参数


    以下是LR系列金属薄膜固定电阻器的主要技术参数和性能指标:
    | 型号 | 额定功率 (W) @ 70°C | 电阻范围 (Ω) | 允许误差 (%) | 温度系数 (ppm/°C) | 功率损耗曲线 |
    |
    | LR0204 | 0.25 | 1.0-9.1 | 1 | ±100 | 见图表 |
    | LR1L | 0.5 | 0.1-0.82 | 1 | ±100 | 见图表 |
    | LR1 | 0.6 | 1.0-9.1 | 2 | ±100 | 见图表 |
    | LR2 | 0.75 | 1.0-9.1 | 1 | ±100 | 见图表 |
    | LR100 | 1 | 10-100 | 2 | ±100 | 见图表 |
    | LR200 | 2 | 10-1000 | 5 | ±100 | 见图表 |
    此外,这些电阻器还具备以下电气特性:
    - 限压值:200-1000V
    - 最大允许元件电压:200-700V
    - 最大过载电压:400-1000V
    - 最大间歇过载电压:500-1000V
    - 工作温度范围:-55°C 到 +155°C

    产品特点和优势


    LR系列金属薄膜固定电阻器的特点包括:
    - 高精度:1%和2%的容差,保证了出色的精度。
    - 稳定性:适用于各种负载和恶劣环境条件。
    - 低噪声:非常低的噪声电流和电压系数。
    - 多样化的阻值选择:E24、E96等标准序列可选,满足广泛的应用需求。
    - 温度系数:低至50 ppm,确保了在不同温度下的稳定性能。

    应用案例和使用建议


    应用案例
    LR系列金属薄膜固定电阻器广泛应用于各种电子设备中,例如:
    - 通信设备
    - 医疗仪器
    - 消费电子产品
    - 工业控制系统
    使用建议
    - 精确匹配:根据具体应用选择合适的功率等级和阻值。
    - 热管理:在高功耗情况下,需注意散热问题。
    - 温度控制:避免长时间暴露在极端温度环境中,以防性能退化。

    兼容性和支持


    LR系列金属薄膜固定电阻器具有良好的兼容性,可以与大多数常见的自动插入设备和切割弯曲机配合使用。厂商提供详细的文档和技术支持,以帮助用户正确安装和使用这些电阻器。

    常见问题与解决方案


    常见问题
    1. 高温环境下性能下降。
    2. 过载时损坏。
    解决方案
    1. 使用散热器:在高温环境下,增加散热器或采用散热设计,以降低电阻器的工作温度。
    2. 遵循额定功率:不要超过额定功率使用,否则会导致电阻器过热和损坏。

    总结和推荐


    LR系列金属薄膜固定电阻器凭借其卓越的稳定性和精确度,成为电子设备中的理想选择。它们适合各种严苛的环境条件,能够在不同应用中表现出色。如果你需要高性能、高稳定性的电阻器,LR系列是一个值得考虑的选择。推荐用于需要高精度和可靠性的应用场景。

LR1F16K参数

参数
电阻值 16KΩ
精度 ±1%
额定功率 600mW
温度系数 ±50ppm/℃
长*宽*高 6.2mm(长度)
安装方式 通孔安装
零件状态 在售
包装方式 盒装

LR1F16K厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

LR1F16K数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 通孔电阻 TE CONNECTIVITY LR1F16K LR1F16K数据手册

LR1F16K封装设计

查看详情并下载
Symbol
Footprint
3D Model
