5-5179180-3

厂牌: TE CONNECTIVITY

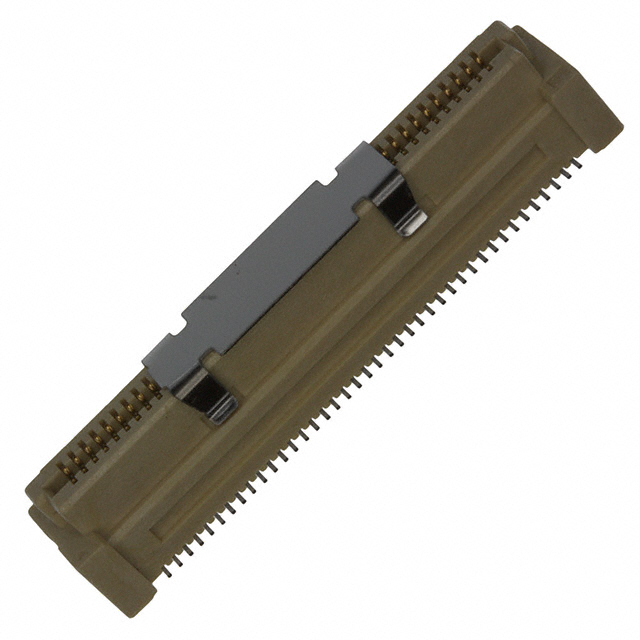

产品描述: Outer Shroud Contacts,Receptacle 800μm 2 80pin 9mm,10mm,11mm,12mm 7.75mm 203nm 金 贴片安装 37.8mm(长度)*9mm(高度)
供应商型号: CSJ-ST24926063
供应商: 海外现货
标准整包数: 1
TE CONNECTIVITY 矩形连接器 - 阵列/边缘型/夹层式(板对板) 5-5179180-3

5-5179180-3概述

    电子元器件技术手册:垂直板对板连接器

    1. 产品简介


    本产品为垂直板对板连接器(PCB Mount Receptacle),适用于各类板对板连接场景。该连接器采用表面贴装(Surface Mount)设计,适合80个位置,中心线间距为0.8毫米(0.031英寸)。其主要应用于信号传输系统中,具有优异的电气特性和可靠的机械稳定性。

    2. 技术参数


    - 中心线间距:0.8毫米(0.031英寸)
    - 接触位置数量:80个
    - 额定电压:100伏交流电(VAC)
    - 耐压:500伏交流电(VAC)
    - 绝缘电阻:2兆欧(MΩ)
    - 接触电流:0.5安培(A)
    - 工作温度范围:-40℃至125℃(-40℉至257℉)
    - 插拔次数:未明确
    - 镀层材料:锡(Sn)和金(Au)

    3. 产品特点和优势


    - 高度集成:垂直设计,适用于空间受限的应用场景。
    - 可靠性高:符合UL 94V-0阻燃等级标准。
    - 兼容性强:可与其他0.8毫米系列的连接器配套使用。
    - 操作简便:采用表面贴装技术,易于自动化生产。
    - 信号完整性好:高频信号传输稳定,保证数据传输准确性。

    4. 应用案例和使用建议


    应用场景:
    - 通信设备
    - 工业控制
    - 汽车电子
    使用建议:
    - 在安装过程中确保接触点无尘且清洁。
    - 使用自动贴片机进行批量生产时,建议检查机器的拾取精度和放置精度。
    - 定期进行电气测试以确保连接可靠性。

    5. 兼容性和支持


    - 兼容性:与多种同类产品兼容,例如TE型号为2-5177986-2、2-5177986-4等。
    - 支持:厂商提供全面的技术支持,如遇到任何问题,可拨打+1 800 522 6752联系客服。

    6. 常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 连接不稳固 | 检查是否有足够的焊料,确保焊接质量。 |
    | 信号传输不稳定 | 确认连接器和PCB的接触良好,检查是否有短路或开路情况。 |
    | 接触电阻高 | 清洁接触面,重新焊接或更换新的连接器。 |

    7. 总结和推荐


    总体来看,这款垂直板对板连接器具备出色的电气性能和良好的机械稳定性,尤其适合需要高密度信号传输的场景。其高度集成和易于自动化生产的特性使其在市场上具有较强的竞争力。综上所述,强烈推荐在需要高可靠性信号传输的项目中使用这款产品。

5-5179180-3参数

参数
板上高度 7.75mm
针脚数 80pin
接合堆叠高度 9mm,10mm,11mm,12mm
触头镀层厚度 203nm
类型 Outer Shroud Contacts,Receptacle
间距 800μm
排数 2
触头镀层
长*宽*高 37.8mm(长度)*9mm(高度)
安装方式 贴片安装
应用等级 商用级
零件状态 在售
包装方式 卷带包装
