4-6609106-5

产品分类: EMI滤波器
厂牌: TE CONNECTIVITY
产品描述: Corcom 中等性能 P 系列电源输入模块。中等 P 系列模块的性能优于标准滤波器选项,尺寸小于高性能滤波器。
供应商型号: 4-6609106-5
供应商: Master
标准整包数: 1
TE CONNECTIVITY EMI滤波器 4-6609106-5

4-6609106-5概述


    产品简介

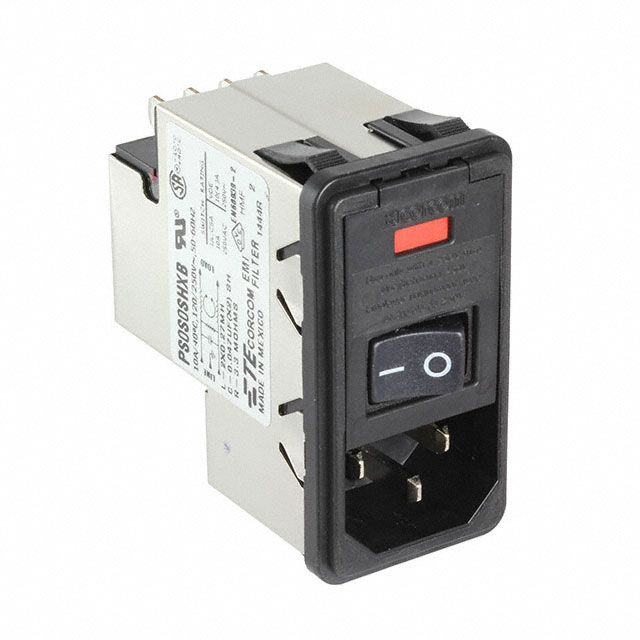

    PS0S0SHXB多功能输入滤波电源入口模块
    PS0S0SHXB是一款多功能输入滤波电源入口模块,适用于需要过滤电磁干扰(EMI)和电磁兼容性(EMC)的设备。这款产品集成了电源入口和多种滤波功能,特别适合于单相交流电(Single AC Input)的设备。其核心组件为双极单投开关(DPST),具有完整的屏蔽(Complete Shield),确保了高可靠性。此外,该模块采用了垂直安装方式(Vertical),便于集成到各类设备中。

    技术参数


    | 参数 | 规格 |

    | 电流额定值 | 10A |
    | 工作电压 | 115 VAC / 230 VAC |
    | 漏电流(最大值) | 120VAC, 60Hz:2 µA
    250VAC, 50Hz:5 µA |
    | 滤波类型 | 电源入口(Filtered/Unfiltered) |
    | 面板厚度(推荐) | 0.79 – 2 mm [0.031 – 0.079 in] |
    | 工作温度范围 | -10 – 40 °C |

    产品特点和优势


    PS0S0SHXB具有多个显著的优势:
    1. 双重过滤功能:该模块不仅具备传统的电源入口功能,还集成了LC(电感和电容)滤波器,从而有效减少电磁干扰,提升系统的整体稳定性。

    2. 全面屏蔽:产品采用了完整的屏蔽设计,可以有效地阻挡外部电磁干扰,保护内部电路不受影响。
    3. 广泛的应用领域:由于其优秀的电气特性和稳定的工作性能,该产品可广泛应用于工业控制设备、医疗设备、通信设备及家用电器等领域。
    4. 垂直安装设计:垂直安装方式使其在空间有限的情况下也能轻松安装,节省空间并提升系统布局的灵活性。

    应用案例和使用建议


    应用案例
    - 工业自动化设备:在PLC(可编程逻辑控制器)系统中,PS0S0SHXB可以用于电源入口部分,保证输入电源的纯净度,从而提高系统的可靠性和抗干扰能力。

    - 医疗设备:如心电图机(ECG)、超声诊断仪等,这些设备通常对电磁干扰非常敏感,PS0S0SHXB能有效过滤电磁干扰,确保设备稳定运行。
    使用建议
    - 布线注意事项:为了确保最佳的电磁兼容性,建议将输入线缆与输出线缆分开布置,避免相互干扰。

    - 热管理:由于该模块在工作时会产生一定热量,建议在其周围留有足够的散热空间,以保证正常工作温度范围内的稳定运行。

    兼容性和支持


    PS0S0SHXB系列的产品与其他Corcom品牌的滤波器和电源入口模块保持良好的兼容性,方便客户进行系统集成。对于技术支持和服务方面,客户可以通过拨打厂商提供的免费电话+1 800 522 6752获取帮助。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 模块无法启动 | 检查连接线路是否有短路或断路现象;确认输入电压是否符合要求 |
    | 输出电压不稳定 | 确认滤波电容和电感值是否匹配,调整至标准范围 |
    | 过载导致模块保护机制触发 | 检查负载是否过大,适当减小负载或将负载切换至其他合适功率的模块 |
    | 散热不良导致温度过高 | 增加散热片或改善通风条件,确保模块运行在推荐温度范围内 |

    总结和推荐


    综上所述,PS0S0SHXB是一款高性能的多功能输入滤波电源入口模块,凭借其独特的双重过滤功能、完整的屏蔽设计以及宽泛的工作温度范围,成为众多需要电磁兼容性和抗干扰能力设备的理想选择。无论是工业控制还是医疗设备领域,该模块都能展现出卓越的性能和可靠性。因此,强烈推荐使用PS0S0SHXB作为您的项目首选。

4-6609106-5参数

参数
电容值 -
滤波器阶数 -
ESD保护 -
电感值 -
额定电压-DC -
电路技术 -
电阻 -
中心频率 -
截止频率 -
额定电流 10A
通道数 -
安装方式 卡入式安装,按扣安装,面板安装
零件状态 在售
包装方式 散装
