3-1563878-1

产品分类: 汽车连接器
厂牌: TE CONNECTIVITY
产品描述: 重载密封系列连接器塑壳提供 5 种尺寸和 2 至 18 位可供选择。这些线对线和线对器件连接器采用滑块锁定结构进行对配。它们可使用 AMP MCP 6.3/4.8K、2.8 和 1.5K 号端子,并且可负载高达 40 安培的电流。
供应商型号: N-3-1563878-1
供应商: 云汉优选
标准整包数: 1

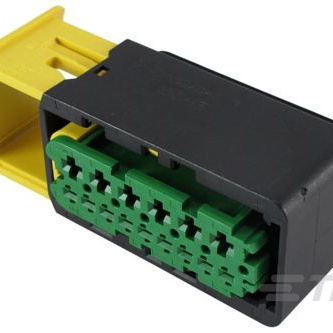

TE CONNECTIVITY 汽车连接器 3-1563878-1

3-1563878-1概述


    产品简介


    本技术手册介绍的是TE Connectivity公司的AMP MCP 2.8/1.5K接插件系统。该产品主要用于高可靠性连接场合,特别适用于汽车、工业控制、通讯等领域。其独特的设计提供了可靠的电气性能和机械稳定性,适合用于需要高电流承载能力的场景。

    技术参数


    - 产品型号: 4-1563878-1, 3-1563878-1, 2-1563878-1, 1-1563878-1
    - 接插方式: 15PIN(正极)
    - 最大线径: 2.5mm²(FLR, AWG 12 TXL), 1.5mm²(FLR)
    - 工作温度范围: -40°C至+120°C
    - 材质: PBT-GF30 / V-0
    - 尺寸: 31.25 mm x 25.7 mm x 6 mm
    - 锁定机制: 二次锁扣和滑动锁定
    - 密封等级: 防水防尘

    产品特点和优势


    1. 可靠性高:采用二次锁扣和滑动锁定机制,确保接插可靠,防止意外断开。
    2. 耐温范围广:可以在-40°C至+120°C的温度范围内正常工作。
    3. 适用广泛:适用于多种线径,支持不同应用需求。
    4. 材料耐久:采用PBT-GF30/V-0材料,具有良好的耐热性和机械强度。

    应用案例和使用建议


    1. 汽车制造:在汽车内部的复杂电气布线中,这些接插件可以有效传输大电流并保持连接稳定。
    2. 工业控制:适用于工厂自动化设备中的高速信号传输,要求高度可靠。
    3. 通信设备:用于电信设备的连接,确保信号传输的稳定性和可靠性。
    使用建议:
    - 确保接插件在安装前清洁干净,避免灰尘和杂质影响连接质量。
    - 定期检查接插件的连接状态,及时更换损坏部件。

    兼容性和支持


    该产品与TE Connectivity公司的其他MCP 2.8系列接插件完全兼容。此外,制造商还提供详细的使用手册和技术支持,以确保用户能够正确使用和维护这些接插件。

    常见问题与解决方案


    1. 问题: 连接不稳定,接触不良。
    - 解决方案: 检查接插件是否有污物,必要时使用专用工具清理。确认接线正确无误。

    2. 问题: 接触点腐蚀。
    - 解决方案: 使用专门的防腐剂对接触点进行处理。定期检查并清洁连接部位。

    3. 问题: 温度波动导致接触不良。
    - 解决方案: 确保接插件处于推荐的工作温度范围内,考虑使用导热垫改善散热效果。

    总结和推荐


    该产品凭借其高可靠性、宽工作温度范围及多种尺寸选择,使其在多个领域的应用中表现出色。无论是汽车制造还是工业控制,都展示了其卓越的性能和适用性。我们强烈推荐使用该产品,以确保连接的安全性和可靠性。同时,建议用户根据具体应用环境选择合适的线径和材料,以获得最佳的使用效果。

3-1563878-1参数

参数
排数 2
间距 -
针脚数 15
长*宽*高 67.2mm*25.7mm*31.25mm
安装方式 导线安装,自由悬挂,通孔安装
零件状态 在售
包装方式 盒装,散装
