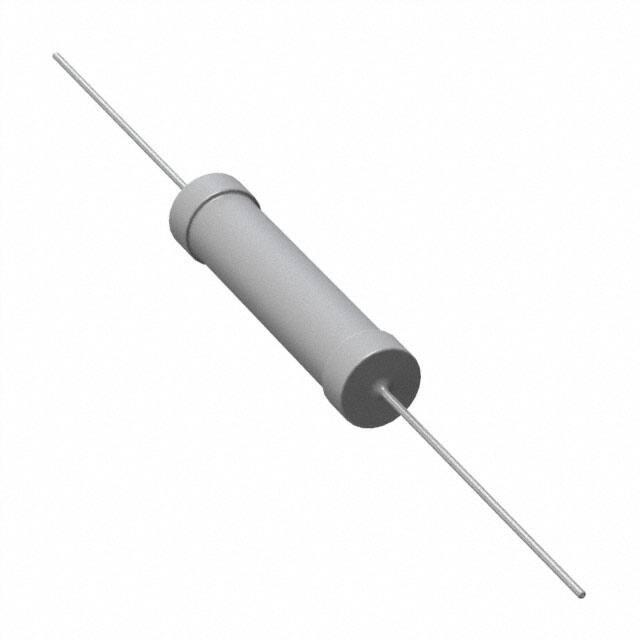

ER1647RJL

产品分类: 通孔电阻
厂牌: TE CONNECTIVITY
产品描述: 47Ω ±5% 11W 0ppm/℃~60ppm/℃ 导线安装 38.1mm(长度)
供应商型号: Q-ER1647RJL
供应商: 期货订购
标准整包数: 400
TE CONNECTIVITY 通孔电阻 ER1647RJL

ER1647RJL概述

    高功率电阻:ER/ERV系列

    1. 产品简介


    ER/ERV系列是一款高性能硅涂层功率电阻,专为工业、控制、医疗及消费类应用设计。它以其高功率耗散能力和耐溶剂能力著称,适用于多种严苛的工作环境。通过垂直安装方式,可以更有效地散热,保证长期稳定运行。

    2. 技术参数


    | 规格 | ER74 | ER58 | ER16 | ER17 | ERV74 | ERV58 | ERV16 |

    | 额定功率(W)@ 40°C | 3 | 7 | 11 | 14 | 3 | 7 | 11 |
    | 额定功率(W)@ 70°C | 2.5 | 6 | 9 | 12 | 1.5 | 3 | 5 |
    | 电阻范围 | R03-10K | R05-20K | R13-68K | R20-100K | R10-3K9 | R10-6K8 | R15-27K |
    | 最大元件电压 | 100V | 200V | 500V | 750V | 100V | 200V | 500V |

    3. 产品特点和优势


    - 高功率耗散:这些电阻能够在高温环境下高效耗散大量功率,保证电路稳定性。
    - 硅涂层耐受性强:耐大多数溶剂,且能在-55°C至200°C的温度范围内正常工作。
    - 特殊脉冲风格:能够处理大电流冲击,适合需要瞬间高功率输出的应用场合。
    - 垂直安装:独特的垂直安装方式,提高散热效率,延长使用寿命。
    - 定制化设计:支持定制化需求,以满足不同客户的具体要求。

    4. 应用案例和使用建议


    这些高功率电阻广泛应用于工业控制系统、医疗设备、消费电子产品等领域。对于高负载应用场合,建议采用垂直安装方式以提升散热效果。此外,由于其出色的耐温性和抗溶剂性,这些电阻非常适合在极端环境下工作的设备。

    5. 兼容性和支持


    ER/ERV系列电阻具有良好的兼容性,可以方便地集成到现有的电路设计中。制造商提供了全面的技术支持和服务,包括详细的安装指南和技术文档,以确保客户能顺利进行应用。

    6. 常见问题与解决方案


    - 问题:长时间高功率工作后电阻出现过热现象。
    - 解决方案:检查安装方式是否正确,确保良好的散热条件。必要时,可采用垂直安装或增加散热片。

    - 问题:电阻暴露于某些特定溶剂后失效。
    - 解决方案:避免将电阻直接接触这些溶剂。若需在溶剂环境中使用,请提前咨询制造商获取更多信息。

    7. 总结和推荐


    ER/ERV系列高功率电阻凭借其高可靠性、优良的散热性能和广泛的适用范围,成为众多高要求应用场景的理想选择。推荐在需要大功率、高耐温性的工业项目中使用该系列产品,以确保系统的长期稳定运行。

ER1647RJL参数

参数
电阻值 47Ω
精度 ±5%
额定功率 11W
温度系数 0ppm/℃~60ppm/℃
长*宽*高 38.1mm(长度)
安装方式 导线安装
零件状态 在售
包装方式 托盘

ER1647RJL厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

ER1647RJL数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 通孔电阻 TE CONNECTIVITY ER1647RJL ER1647RJL数据手册

ER1647RJL封装设计

查看详情并下载
Symbol
Footprint
3D Model
