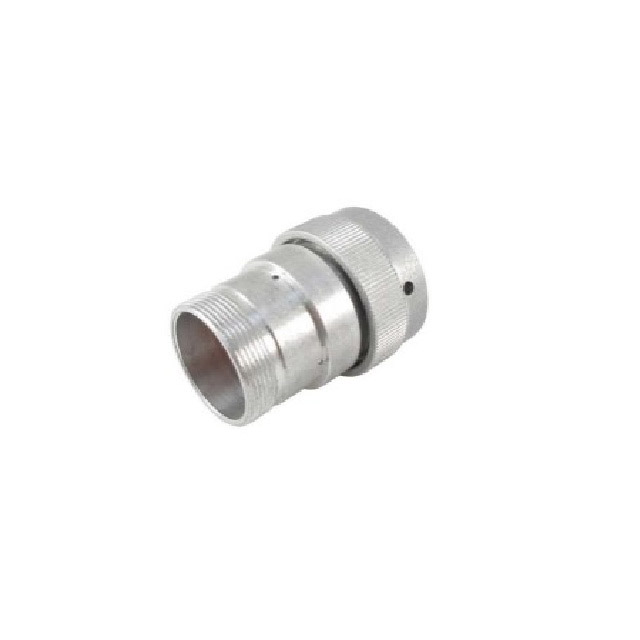

HD36-24-23PE-072

产品分类: 汽车连接器
厂牌: TE CONNECTIVITY
产品描述: 德驰 HD30 护套是圆形金属连接器,具有 2-47 多种位数排列选择。HD30 护套采用螺纹对配环进行对配,并且可使用 4 至 20 号(7.5-100 安培)德驰端子。
供应商型号: 14M-HD36-24-23PE-072
供应商: 云汉优选
标准整包数: 1
TE CONNECTIVITY 汽车连接器 HD36-24-23PE-072

HD36-24-23PE-072概述


    产品简介


    TE Connectivity HD30系列连接器系统 是一种高性能连接器解决方案,适用于工业、商业运输等领域。该系列产品包括各种尺寸和配置的插头和插座,可以实现高密度连接和稳定可靠的电气连接。HD30系列连接器的设计考虑到了极端环境下的使用需求,确保在恶劣条件下也能保持稳定的性能表现。

    技术参数


    - 电压: 250 V AC/DC(24-29、24-31、24-47安排为200 V AC/DC)
    - 电流: 见下图
    - 温度范围: -55°C 到 +125°C
    - 防护等级: IP67
    - 其他特性: 不适用于阻燃测试
    | 接触大小 | 导线尺寸 | 电流(A) |
    |
    | 4 | 4[25.0-21.0] | 100 |
    | 6 | 6[16.0-13.0] | 80 |
    | 8 | 8[10.0-8.0] | 60 |
    | 10 | 10[6.0-5.0] | 40 |
    | 12 | 12[4.0-2.5] | 25 |
    | 14 | 2.0 | 18 |
    | 16 | 12[2.5] | 13 |
    | 18 | 0.8-0.75 | 10 |
    | 20 | 0.5 | 7.5 |

    产品特点和优势


    HD30系列连接器 具有以下显著特点和优势:
    - 高可靠性: 符合严格的MIL-STD标准,能够在恶劣环境中保持稳定的电气性能。
    - 耐用性: 设计坚固,通过严格的机械和环境测试,确保长期使用不会损坏。
    - 高电流承载能力: 可以承受大电流负载,适用于高功率应用。
    - 兼容性强: 可用于多种场合,如工业控制、汽车制造、航空航天等。
    - 易用性: 插拔方便,维护简单。

    应用案例和使用建议


    应用案例:
    - 在汽车制造业中,HD30系列连接器用于发动机舱内的传感器和控制模块之间的连接。
    - 在工业自动化领域,HD30系列连接器用于机器人的信号传输,提供可靠的数据连接。
    使用建议:
    - 在进行高温环境下的安装时,确保连接器周围的温度不超过125°C。
    - 定期检查连接器的密封性能,避免水分或其他污染物进入内部。

    兼容性和支持


    - 兼容性: HD30系列连接器兼容多种电子元器件和设备,可以方便地与其他标准连接器配合使用。
    - 技术支持: TE Connectivity提供详尽的技术文档和支持服务,确保用户能够正确安装和维护这些连接器。

    常见问题与解决方案


    1. 连接器接触不良
    - 解决方案:检查接线端子是否正确压接,确保接触面清洁无污垢。
    2. 连接器温度过高
    - 解决方案:检查周围环境温度,确保不超过125°C,必要时增加散热措施。
    3. 连接器防水性能下降
    - 解决方案:定期检查并更换密封圈,确保密封效果。

    总结和推荐



    总结

    :
    HD30系列连接器是一款高性能、高可靠性的产品,具有出色的电气性能和强大的环境适应能力。通过严格的测试验证,确保在各种复杂的应用环境中都能保持稳定的性能表现。
    推荐:
    鉴于其卓越的品质和广泛的应用范围,我们强烈推荐HD30系列连接器作为高要求应用场合的首选解决方案。无论是工业自动化还是汽车制造,HD30系列连接器都能提供可靠而高效的连接。

HD36-24-23PE-072参数

参数
排数 -
间距 -
针脚数 23
安装方式 导线安装,自由悬挂,通孔安装
零件状态 在售
包装方式 盒装,散装

HD36-24-23PE-072厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

HD36-24-23PE-072数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 汽车连接器 TE CONNECTIVITY HD36-24-23PE-072 HD36-24-23PE-072数据手册

HD36-24-23PE-072封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 295.2043
10+ ¥ 292.4194
30+ ¥ 284.0645
100+ ¥ 278.4946
库存: 40
起订量: 1 增量: 40
