6-2271116-2

产品分类: 圆形连接器
厂牌: TE CONNECTIVITY
产品描述: Female Sockets,Plug,Threaded 螺纹 12pin Polyamide (PA),Nylon 2A 金 银色,黑色 导线安装,自由悬挂,通孔安装
供应商型号: 4228234
供应商: 海外现货
标准整包数: 1
TE CONNECTIVITY 圆形连接器 6-2271116-2

6-2271116-2概述


    产品简介

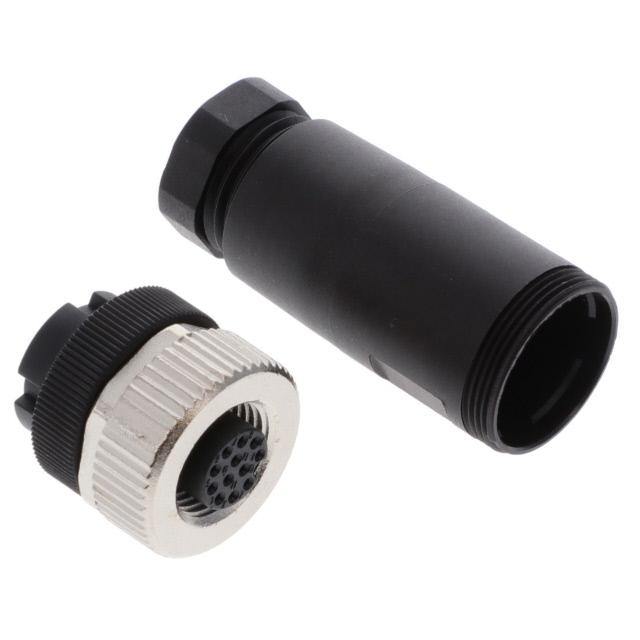

    这款产品是一款M12密封式电缆连接器,型号为6-2271116-2,属于标准圆形连接器(Standard Circular Connectors)系列。它的设计主要用于信号传输,支持12个位置的接口配置。该连接器通过电缆与电缆之间的直接连接实现电能或信号的传递,并且具有防水等级IP67和防尘等级IP66的防护能力。主要应用于工业自动化、机器视觉系统、数据通信以及汽车行业等领域。

    技术参数


    | 参数类别 | 技术规格 |

    | 产品类型 | 连接器组件 |
    | 连接器类型 | 电缆到电缆连接器 |
    | 安装方式 | 电缆安装(自由悬挂) |
    | 接触点数量 | 12个信号位 |
    | 电流承载能力 | 每位最大2A |
    | 壳体材料 | 塑料 |
    | 绝缘材料 | 聚酰胺(PA) |
    | 屏蔽保护 | 非屏蔽连接 |
    | 温度范围 | -40°C至85°C |
    | IP等级 | IP67(防水), IP66(防尘) |
    | 重量级材料合规性 | 符合欧盟RoHS指令,低卤素含量,Pb含量低于0.24% |

    产品特点和优势


    - 标准化设计:符合M12标准,通用性强,便于替换及与其他设备集成。
    - 密封功能:防水和防尘设计使该产品适合于恶劣环境下的长期使用。
    - 电缆自由悬挂:免工具操作设计,支持快速插拔,提高了现场维护效率。
    - 逆向性别支持:支持正反方向插接,适用于各种布线场景。
    - 环保合规性:满足国际环保要求,如RoHS、REACH等,同时确保材料的安全性。

    应用案例和使用建议


    该连接器常用于工业控制系统的传感器和执行器间信号传输,例如PLC控制柜内布线,以及机器人和AGV小车的通讯接口。
    使用建议:
    1. 在安装前检查电缆是否正确匹配,避免因尺寸差异导致接触不良。
    2. 严格按照IP等级进行环境防护,尤其是在潮湿或多尘环境中使用时。
    3. 使用电缆固定支架以减少震动引起的松脱风险。

    兼容性和支持


    该连接器可与同类M12系列组件搭配使用,如板载接头、面板安装接头等。
    支持的其他配件包括盖帽、密封圈及多种附件,进一步扩展了其应用灵活性。
    技术支持:如有疑问,请拨打客户服务热线+1 800 522 6752获取帮助。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 插入后无法锁紧 | 确认连接器插针是否完全对齐并锁定。 |
    | 密封效果差 | 检查密封圈是否损坏或未正确安装。 |
    | 电流过载造成烧毁 | 确保所接负载不超过每路2A的最大电流限制。 |

    总结和推荐


    综上所述,6-2271116-2是一款功能强大且适应性强的M12电缆连接器,凭借其出色的防护性能、易于维护的设计以及广泛的兼容性,在工业自动化领域表现出色。对于需要高可靠性和稳定性的应用场景,我们强烈推荐使用此产品。

6-2271116-2参数

参数
触头镀层 - 配接
类型 Female Sockets,Plug,Threaded
颜色 银色,黑色
端接 螺纹
额定电流 2A
外壳材料 Polyamide (PA),Nylon
针脚数 12pin
安装方式 导线安装,自由悬挂,通孔安装
零件状态 在售
包装方式 袋装

6-2271116-2厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

6-2271116-2数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 圆形连接器 TE CONNECTIVITY 6-2271116-2 6-2271116-2数据手册

6-2271116-2封装设计

查看详情并下载
Symbol
Footprint
3D Model
