1-1418640-5

产品分类: 汽车连接器
厂牌: TE CONNECTIVITY
产品描述: 1 2.54 3 导线安装,自由悬挂,通孔安装 13.1mm(长度)*6.45mm(高度)
供应商型号: 1-1418640-5
供应商: Master
标准整包数: 100
TE CONNECTIVITY 汽车连接器 1-1418640-5

1-1418640-5概述


    产品简介

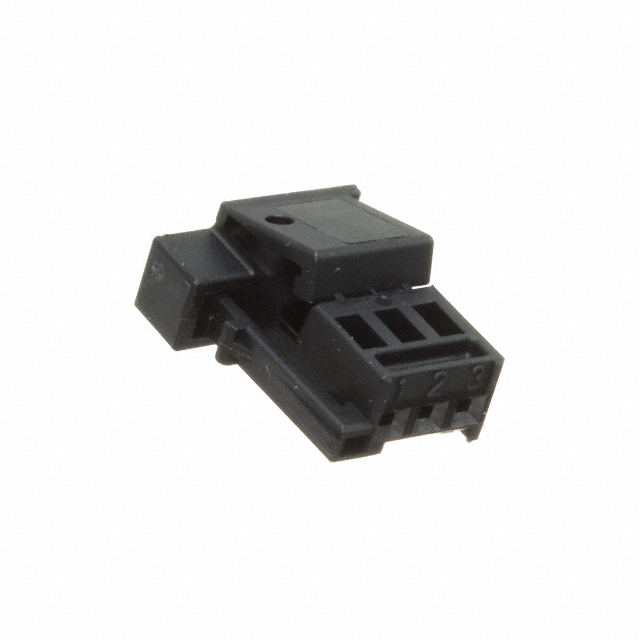

    本手册介绍的产品是Housing for Female Terminals(母端子座),属于Wire-to-Board / Wire-to-Device(线对板/线对设备)连接器系统,具体型号为1-1418640-5。该产品主要用于信号传输,其设计旨在提供可靠和稳定的电气连接。这种类型的连接器广泛应用于汽车、工业自动化、通信设备以及其他需要高度可靠的电气连接的领域。

    技术参数


    - 中心线间距:2.54 mm [0.1 in]
    - 位置数:3
    - 电缆出口角度:180°
    - 主产品颜色:黑色
    - 接触类型:插座
    - 最大接触电流:7.5 A
    - 操作温度范围:-40 – 120 °C [-40 – 248 °F]
    - 最大操作温度:120 °C [248 °F]
    - 封装数量:2500个
    - 包装方法:盒装
    - 是否符合环保法规:欧盟RoHS指令2011/65/EU、欧盟ELV指令2000/53/EC、中国RoHS 2、REACH规定

    产品特点和优势


    - 矩形连接器形状:确保稳定可靠的机械连接。
    - 集成终端锁定功能:确保终端安全固定,防止松动。
    - 多种保护特性:如高温耐受、防水防尘等,确保在恶劣环境中仍能正常工作。
    - 低卤素材料:采用低卤素材料,减少有害物质含量,满足环保要求。

    应用案例和使用建议


    该连接器广泛应用于汽车和工业设备中的信号传输系统。例如,在汽车中用于车身控制系统和动力系统的信号传输。使用时建议确保电缆出口方向正确,并且终端锁定功能良好,以避免因松动导致的故障。
    使用建议:
    - 在安装前检查所有电气连接是否正确无误。
    - 安装过程中确保终端完全锁紧。
    - 定期检查连接器是否完好无损,及时更换损坏部件。

    兼容性和支持


    该产品可与以下相关连接器组件配合使用:
    - TE Part #1-962891-1 FAST STECKHUELSE3,3
    - TE Part #968072-3 PQ5,2 Ag rec LL unseal. >1,0-2,5
    - TE Part #6-1355688-7 MT3-REC. HOUSING, 6 POS.
    制造商提供了丰富的技术支持,包括电话支持(+1 800 522 6752)和在线资源,以帮助用户解决安装和维护过程中的任何问题。

    常见问题与解决方案


    问题1:如何确认连接器是否正确安装?
    解决方案:确保连接器的终端已经完全锁定,并且电缆出口方向正确。使用显微镜或其他工具进行检查。
    问题2:如何清洁连接器以保持最佳性能?
    解决方案:使用软毛刷轻轻去除灰尘和杂物。不要使用腐蚀性溶剂,以防损害连接器材料。
    问题3:连接器出现接触不良的情况怎么办?
    解决方案:检查终端是否有磨损或损坏,如有必要,更换新的终端。确保终端锁定功能正常,以避免松动。

    总结和推荐


    该连接器因其卓越的设计、稳定可靠的性能和广泛的适用性而备受推崇。它不仅在汽车行业中得到广泛应用,还适用于多种工业自动化和通信设备。对于需要高可靠性连接的应用场合,我们强烈推荐使用该款Housing for Female Terminals(母端子座)。通过提供良好的电气特性和机械稳定性,这款产品在各种环境中均表现出色,是值得信赖的选择。

1-1418640-5参数

参数
排数 1
针脚数 3
间距 2.54
长*宽*高 13.1mm(长度)*6.45mm(高度)
安装方式 导线安装,自由悬挂,通孔安装
零件状态 在售
包装方式 散装

1-1418640-5厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

1-1418640-5数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 汽车连接器 TE CONNECTIVITY 1-1418640-5 1-1418640-5数据手册
