YR1B69K8CC

产品分类: 通孔电阻
厂牌: TE CONNECTIVITY
产品描述: 69.8KΩ ±0.1% 250mW ±15ppm/℃ 通孔安装 6.3mm(长度)
供应商型号: 279-YR1B69K8CC
供应商: Mouser
标准整包数: 1

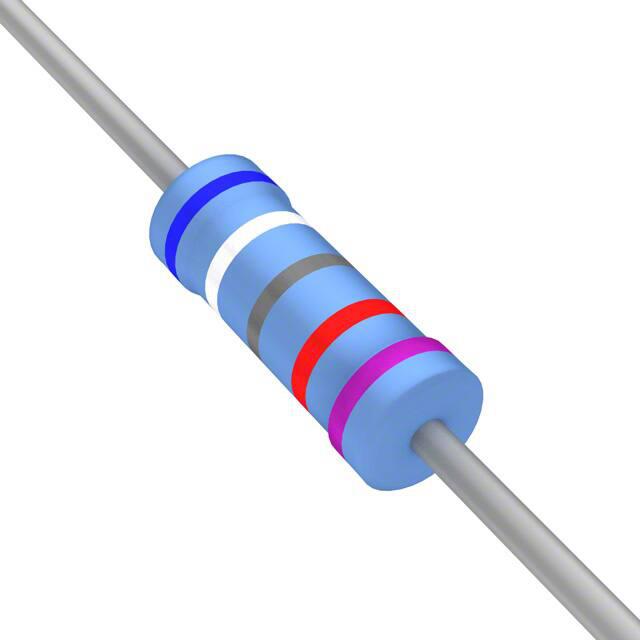

TE CONNECTIVITY 通孔电阻 YR1B69K8CC

YR1B69K8CC概述

    精密金属膜固定电阻:Type R系列

    产品简介


    精密金属膜固定电阻(Type R系列)是由泰科电子(Tyco Electronics)生产的高性能电阻器,广泛应用于电子设备中。这种电阻器采用了先进的镍铬合金薄膜技术,能够提供高精度和稳定性,适用于需要长期稳定性的应用场合。

    技术参数


    Type R系列的主要技术参数如下:
    | 参数 | 规格 |

    | 额定功率 @ 70°C (W) | 0.125 / 0.25 / 0.5 |
    | 电阻范围 (Ω) | 10 至 1M0 |
    | 允许偏差 (%) | 0.1 / 0.25 / 0.5 |
    | 温度系数 (ppm/°C) | ±15 / ±25 / ±50 |
    | 极限元件电压(名义值)(V) | 200 / 250 / 350 |
    | 最大过载电压 (V) | 400 / 500 / 700 |
    | 工作温度范围 (°C) | -65 到 +155 |

    产品特点和优势


    Type R系列的主要特点如下:
    - 高精度: 最小允许偏差达到0.1%,满足高精度要求。
    - 稳定性好: 在负载和极端环境下表现出色,具有优异的长期稳定性。
    - 低噪声: 几乎没有噪音电流和电压系数。
    - 适用广泛: 广泛用于各种需要高精度和稳定性的应用场景,如通信设备、医疗仪器、工业自动化等。

    应用案例和使用建议


    Type R系列广泛应用于通信设备、医疗仪器和工业自动化等领域。例如,在通信设备中,它可用于确保信号传输的稳定性和可靠性。使用时建议在选择型号时考虑具体的工作条件,特别是温度系数和额定功率。

    兼容性和支持


    Type R系列电阻器适合自动插入设备及切割弯曲机处理,便于自动化生产。包装通常为每盒1000个电阻器,以“弹药盒”形式封装,符合IEC 286-1标准。对于任何技术问题,厂商提供相应的技术支持和服务。

    常见问题与解决方案


    根据手册中的常见问题列表,以下是可能遇到的一些问题及解决方案:
    - 问题1: 电阻值不稳定
    - 解决方案: 检查工作温度是否超出规范范围,重新校准。
    - 问题2: 噪声过大
    - 解决方案: 检查是否有外部干扰源,更换更稳定的电阻器型号。
    - 问题3: 过载电压异常
    - 解决方案: 确认使用条件未超出最大过载电压限制,如有必要,请降低电压。

    总结和推荐


    Type R系列精密金属膜固定电阻凭借其高精度、良好的稳定性和广泛的应用范围,成为众多高端电子设备的理想选择。它在各种应用场景中表现卓越,值得推荐。如果您需要高精度和稳定性的电阻器,Type R系列将是您的最佳选择。

YR1B69K8CC参数

参数
电阻值 69.8KΩ
精度 ±0.1%
额定功率 250mW
温度系数 ±15ppm/℃
长*宽*高 6.3mm(长度)
安装方式 通孔安装
零件状态 在售
包装方式 盒装

YR1B69K8CC厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

YR1B69K8CC数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 通孔电阻 TE CONNECTIVITY YR1B69K8CC YR1B69K8CC数据手册
