首页  >  产品百科  >  HD34-24-91PE-059

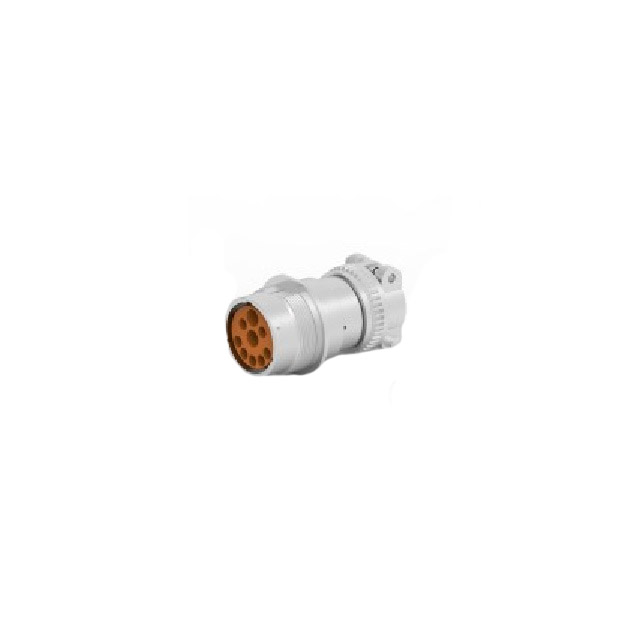

HD34-24-91PE-059

产品分类: 汽车连接器
厂牌: TE CONNECTIVITY
产品描述: 德驰 HD30 护套是圆形金属连接器,具有 2-47 多种位数排列选择。HD30 护套采用螺纹对配环进行对配,并且可使用 4 至 20 号(7.5-100 安培)德驰端子。
供应商型号: 1734-1794-ND
供应商: Digi-Key
标准整包数: 1
TE CONNECTIVITY 汽车连接器 HD34-24-91PE-059

HD34-24-91PE-059概述

    HD30 Series Connector System: Comprehensive Overview

    1. 产品简介


    HD30系列连接器系统是由TE Connectivity(TE)设计的一种高可靠性、多功能的连接解决方案。这种连接器适用于多种工业、商业运输及特定领域的应用,能够在极端环境下提供稳定的电气连接。它们的主要用途包括但不限于工业自动化设备、交通运输工具、军事装备和各种机械设备的电气接线系统。

    2. 技术参数


    以下是从技术手册中提取的技术规格和性能参数,用于指导用户了解产品能力范围:
    - 电压:250 V AC/DC,仅24-29, 24-31, 24-47排列为200 V AC/DC。
    - 电流(安培):参见图1。
    - 温度范围:-55°C至+125°C。
    - 防护等级(IP):IP67。
    - 阻燃等级:不适用。
    图1详细列出了不同规格尺寸的导体和相应电流容量,如下:
    | 接触大小 | 导线尺寸 | 所有电路均通电 (A) |
    |
    | 4 | 4 [25.0-21.0] | 100 |
    | 6 | 6 [16.0-13.0] | 100 |
    | 8 | 8 [10.0-8.0] | 60 |
    10 [6.0-5.0] | 40 |
    | 12 | 10 [6.0-5.0] | 25 |
    12 [4.0-2.5] | 18 |
    14 [2.0] | 18 |
    | 16 | 12 [2.5] | 13 |
    14 [2.0] | 13 |
    16 [1.5-1.0] | 10 |
    18 [0.8-0.75]| 10 |
    20 [0.5] | 7.5 |
    | 20 | 16 [1.5-1.0] | 7.5 |
    18 [0.8-0.75]| 7.5 |
    20 [0.5] | 5 |
    22 [0.35] | 5 |

    3. 产品特点和优势


    HD30系列连接器具备卓越的电气特性和机械稳定性,特别适合在高温、高湿度、振动和冲击环境中使用。它的特点包括:
    - 高可靠性和耐用性:通过严格的机械和电气测试验证,确保长期稳定运行。
    - 宽广的工作温度范围:适应极端的工业环境。
    - IP67防护等级:提供全面的防尘和防水保护,提高设备可靠性。
    - 灵活的接触设计:适用于多种电路和应用需求,便于安装和维护。

    4. 应用案例和使用建议


    HD30系列连接器已在多个关键应用领域得到成功实施,如汽车、航空航天、铁路运输、军事设备等。对于使用这些连接器时的注意事项和优化方案,我们建议:
    - 考虑环境因素:在选择合适型号时要考虑到安装位置的环境条件,如温度、湿度和潜在的物理冲击。
    - 正确配线:确保导线与插针和插座的连接质量,以避免因连接不良导致的故障。
    - 定期检查:在运行过程中进行定期检查,确保连接器的良好状态和使用寿命。

    5. 兼容性和支持


    HD30系列连接器与其他TE品牌产品兼容,并且可以轻松集成到现有的电气系统中。TE Connectivity提供了广泛的技术支持和售后服务,包括在线资源、技术支持热线和技术文档,帮助客户解决任何问题并获得最佳使用体验。

    6. 常见问题与解决方案


    根据手册中的常见问题和解决方案,以下是用户可能会遇到的一些典型问题及其解决方案:
    - 问题:连接器无法正确插入
    - 解决方案:检查是否有误或损坏的导线,确保导线尺寸和插针/插座相匹配。
    - 问题:绝缘电阻低
    - 解决方案:清洁连接器端口,确保没有污染物;如有需要,可重新制作或更换导线。
    - 问题:接触电阻过高
    - 解决方案:重新制作导线端子,确保压接质量;必要时更换新的连接器组件。

    7. 总结和推荐


    HD30系列连接器因其卓越的设计、高性能以及广泛的适用性,在市场上具有很强的竞争优势。对于需要高度可靠和耐用的电气连接系统的应用,强烈推荐使用HD30系列连接器。无论是在极端环境下的工业自动化设备还是需要可靠电气连接的交通工具,这些连接器都能提供出色的性能和保障。

HD34-24-91PE-059参数

参数
排数 -
间距 -
针脚数 9
长*宽*高 50.8mm(宽度)*81.7mm(高度)
安装方式 隔板安装,面板安装
零件状态 在售
包装方式 盒装,散装

HD34-24-91PE-059厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

HD34-24-91PE-059数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 汽车连接器 TE CONNECTIVITY HD34-24-91PE-059 HD34-24-91PE-059数据手册

HD34-24-91PE-059封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 47.164 ¥ 422.333
10+ $ 40.0858 ¥ 358.9504
25+ $ 37.5769 ¥ 336.4844
50+ $ 35.7845 ¥ 320.4348
100+ $ 34.0782 ¥ 305.1553
300+ $ 31.8777 ¥ 285.4505
库存: 28
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 422.33
