3-1563759-1

产品分类: 汽车连接器
厂牌: TE CONNECTIVITY
产品描述: 重载密封系列连接器塑壳提供 5 种尺寸和 2 至 18 位可供选择。这些线对线和线对器件连接器采用滑块锁定结构进行对配。它们可使用 AMP MCP 6.3/4.8K、2.8 和 1.5K 号端子,并且可负载高达 40 安培的电流。
供应商型号: N-3-1563759-1
供应商: 云汉优选
标准整包数: 1
TE CONNECTIVITY 汽车连接器 3-1563759-1

3-1563759-1概述


    产品简介

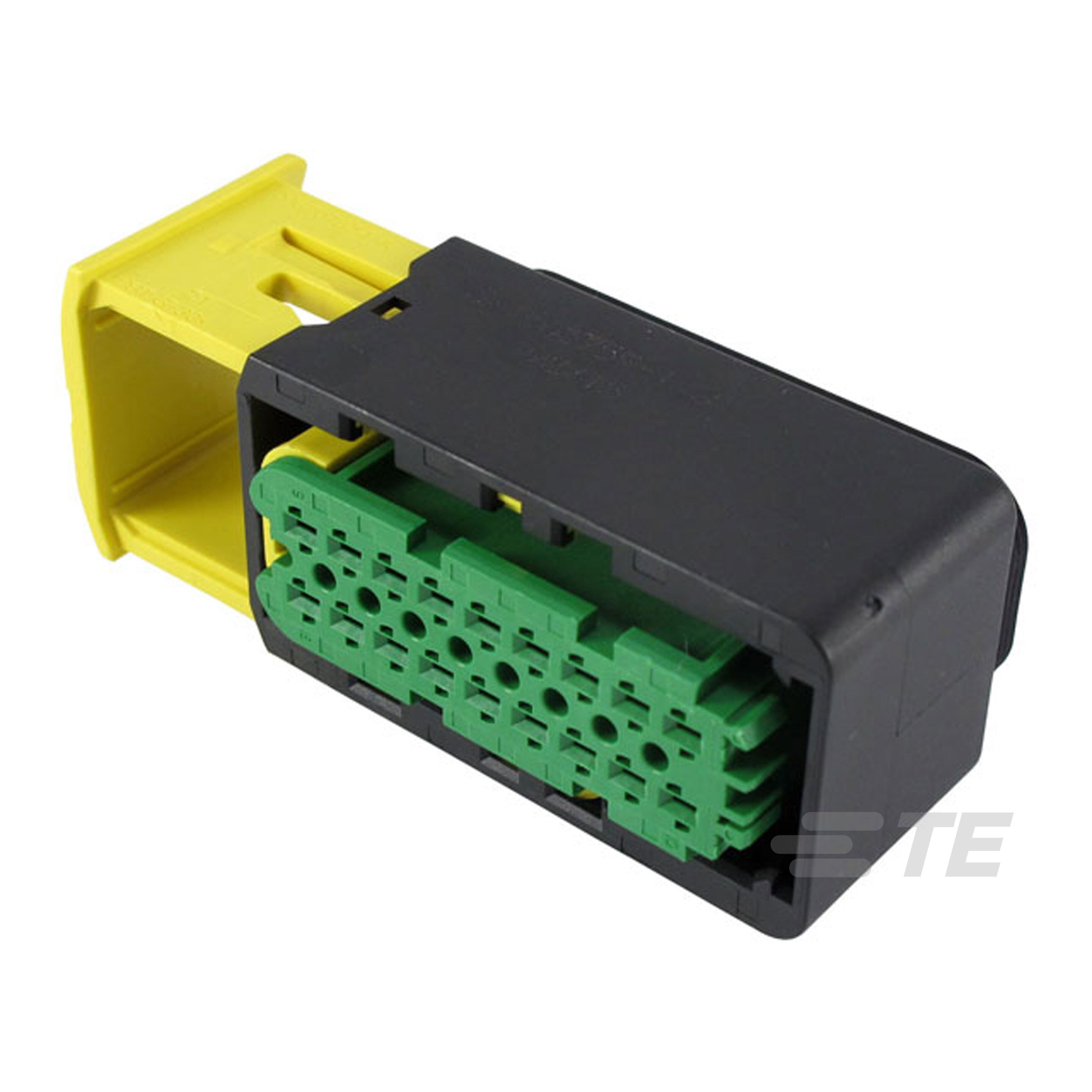

    本产品是一款适用于电线对电线连接的重型密封连接器套管,型号为3-1563759-1。该套管具有18个位置,中心线间距为4毫米(0.157英寸),并配有密封功能,可广泛应用于汽车制造和其他需要可靠电气连接的工业领域。此外,该产品还支持通过电话+1 800 522 6752获取技术支持。

    技术参数


    - 型号: 3-1563759-1
    - 类型: 女子端子套管,电线对电线
    - 位置数量: 18
    - 中心线间距: 4毫米(0.157英寸)
    - 密封功能: 支持
    - 颜色: 黑色
    - 适用导线类型: 导线与电缆
    - 电特性: 工作电压为60V DC
    - 最大电流: 20A
    - 温度范围: -40°C 至 140°C
    - 防护等级: IP67
    - 包装量: 230个
    - 材质: PBT GF30
    - 尺寸:
    - 高度: 31.25毫米(1.23英寸)
    - 宽度: 25.7毫米(1.012英寸)
    - 长度: 67.2毫米(2.646英寸)

    产品特点和优势


    1. 密封性好:支持IP67防护等级,可在恶劣环境下提供可靠的电气连接。
    2. 高电流承载能力:最高电流可达20安培,适用于大功率应用。
    3. 机械强度高:采用PBT GF30材料,耐高温、抗冲击,适用于恶劣的工作环境。
    4. 多位置设计:18个位置的设计使其在复杂电路中表现优越。
    5. 合规性强:符合欧盟RoHS、ELV及REACH等多项环保标准,确保无毒无害。

    应用案例和使用建议


    该产品广泛应用于汽车电子系统、工业控制设备和电力系统等。例如,在汽车领域,它可以用于发动机舱内复杂的电线连接。在实际使用中,应注意以下几点:
    - 温度管理:由于最高操作温度可达140°C,安装时需注意避免接触热源。
    - 密封处理:由于具备密封功能,安装时应确保密封圈安装正确,以确保防水防尘效果。
    - 电流分配:对于大电流应用,建议采用多个连接器来分散电流,提高安全性。

    兼容性和支持


    该产品可与其他TE系列的产品配合使用,如:
    - TE Part #3-1904131-0: 插头
    - TE Part #2-1703494-2: 连接器组件
    - TE Part #1-1355154-1: 插针和插座
    - TE Part #3-1534904-2: 连接器套管
    - TE Part #3-1564526-1: 套管配件
    厂商提供24小时技术支持,电话为+1 800 522 6752。

    常见问题与解决方案


    1. Q: 如何检查产品的密封性?
    - A: 使用压缩空气吹扫连接器套管,若没有漏气声,则表明密封良好。
    2. Q: 安装时如何防止端子松动?
    - A: 在安装时确保端子完全锁紧,并使用终端锁定装置进一步加固。
    3. Q: 如何识别产品是否合格?
    - A: 检查产品的认证标识,确认是否符合RoHS、ELV和REACH标准。

    总结和推荐


    该款连接器套管以其优良的密封性能、高电流承载能力和良好的机械强度,在各类工业应用中表现出色。特别是在汽车制造、电力系统等领域具有显著的应用优势。因此,我强烈推荐该产品给需要高性能连接器套管的用户。

3-1563759-1参数

参数
排数 2
针脚数 18pin
间距 4mm
长*宽*高 67.2mm*25.7mm*31.25mm
安装方式 导线安装,自由悬挂,通孔安装
零件状态 在售
包装方式 盒装,散装

3-1563759-1厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

3-1563759-1数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 汽车连接器 TE CONNECTIVITY 3-1563759-1 3-1563759-1数据手册

3-1563759-1封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
45+ $ 2.3956 ¥ 21.788
150+ $ 1.9982 ¥ 18.1736
300+ $ 1.887 ¥ 17.1623
600+ $ 1.785 ¥ 16.2346
1900+ $ 1.7034 ¥ 15.4924
3700+ $ 1.632 ¥ 14.843
库存: 715
起订量: 45 增量: 1
交货地:
最小起订量为:45
合计: ¥ 980.46
