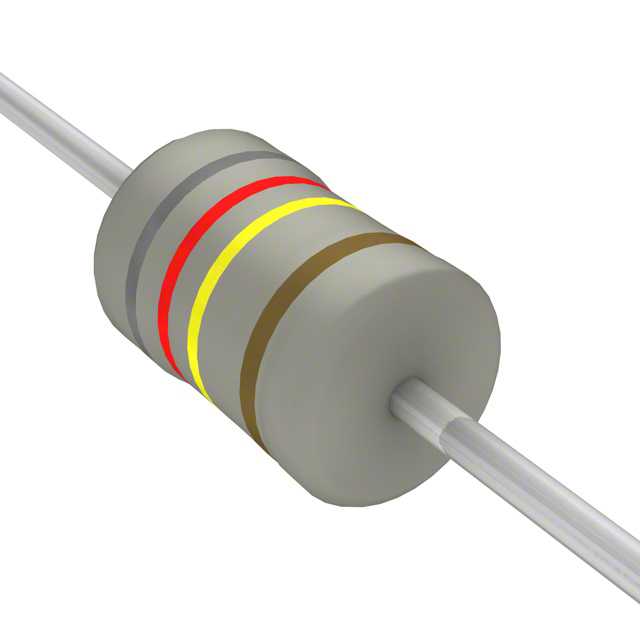

LR2F820K

产品分类: 通孔电阻
厂牌: TE CONNECTIVITY
产品描述: 820KΩ ±1% 750mW ±100ppm/℃ 通孔安装 9.7mm(长度)
供应商型号: Q-LR2F820K
供应商: 期货订购
标准整包数: 1000
TE CONNECTIVITY 通孔电阻 LR2F820K

LR2F820K概述

    # 电子元器件产品技术手册:金属薄膜固定电阻

    产品简介


    本产品系列为TE Connectivity的金属薄膜固定电阻(Type LR Series),具有高精度和出色的温度系数。适用于多种通用和精密应用场合。该系列产品包括LR0204、LR1L、LR1、LR2、LR100和LR200六种型号,每种型号具有不同的额定功率和阻值范围,旨在满足各种应用场景的需求。

    技术参数


    | 型号 | 额定功率(W) | 电阻范围(Ω) | 容差(%) | 温度系数(ppm/°C) | 长度L(mm) |
    |
    | LR0204 | 0.25 | 1.0-9.1 | ±1 | ±100 | 3.5±0.2 |
    | LR1L | 0.5 | 0.1-0.82 | ±1 | ±100 | 6.2±0.5 |
    | LR1 | 0.6 | 1.0-910 | ±1 | ±100 | 6.2±0.5 |
    | LR2 | 0.75 | 1.0-910 | ±1 | ±100 | 9.7±0.3 |
    | LR100 | 1 | 10-1000 | ±1 | ±50 | ≤12.0 |
    | LR200 | 2 | 10-1000 | ±1 | ±100 | ≤12.0 |
    此外,产品的其他关键参数如下:
    - 额定电压:LR0204至LR2为200V,LR100至LR200为500V
    - 最大允许电压:均不超过500V
    - 最大过载电压:LR0204至LR2为700V,LR100至LR200为1000V
    - 最大间歇过载电压:同上
    - 工作温度范围:-55°C至+155°C
    - 绝缘电阻:≥1000 Mohms(干态)
    - 封装尺寸:如上表所示

    产品特点和优势


    特点
    - 高品质:采用金属薄膜技术,提供高达1%的容差和最低50ppm的温度系数。
    - 稳定性:优异的负载稳定性和耐环境性能,表现出极低的噪声电流和电压系数。
    - 广泛适用:适合各种用途,特别是对小体积和低电阻值有要求的应用。
    - 灵活多样:提供多种额定功率、阻值范围和型号选择。
    优势
    - 精准可靠:适合于需要高精度和稳定性的场合。
    - 环境适应性强:适用于严苛的工作环境。
    - 易于加工:适合自动装配线加工,简化生产流程。

    应用案例和使用建议


    应用案例
    - 通信设备:如交换机、路由器中的电源模块。
    - 工业控制:用于变频器和伺服驱动器的控制电路。
    - 医疗设备:在精密测量仪器中保证准确的电阻值。
    - 汽车电子:适用于车身控制系统中的精密电路。
    使用建议
    - 在高温环境下使用时,需确保散热良好以避免过热。
    - 连接过程中应严格按照标准焊接,防止虚焊导致的可靠性问题。
    - 对于高频率应用,建议选用LR1L和LR1型号,因为它们具有更低的电感和更高的稳定性。

    兼容性和支持


    兼容性
    这些金属薄膜电阻与其他电子元器件兼容性良好,可以方便地集成到现有系统中。不同型号可按需求进行选择,确保与具体电路板设计匹配。
    支持
    TE Connectivity提供全面的技术支持服务,包括安装指导、故障排除和售后维护等。客户可以通过官方渠道获得详细的文档和支持。

    常见问题与解决方案


    问题1:电阻器温度上升过高
    解决方法:检查工作环境温度,适当增加散热措施,或者降低功率输出。
    问题2:焊接后电阻值不稳定
    解决方法:确认焊接工艺是否符合标准,必要时重新焊接。
    问题3:长期使用后性能下降
    解决方法:定期进行性能检测,发现异常及时更换。

    总结和推荐


    综上所述,TE Connectivity的金属薄膜固定电阻系列是高性能、高可靠性的电子元件,适用于各种应用场景。其优良的电气特性和稳定的性能使其在市场上具备较强的竞争力。无论是在通用还是精密应用中,该产品都能提供卓越的表现。因此,我们强烈推荐使用此系列产品。

LR2F820K参数

参数
电阻值 820KΩ
精度 ±1%
额定功率 750mW
温度系数 ±100ppm/℃
长*宽*高 9.7mm(长度)
安装方式 通孔安装
零件状态 在售
包装方式 盒装

LR2F820K厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

LR2F820K数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 通孔电阻 TE CONNECTIVITY LR2F820K LR2F820K数据手册

LR2F820K封装设计

查看详情并下载
Symbol
Footprint
3D Model
