936060-1

产品分类: 汽车连接器
厂牌: TE CONNECTIVITY
产品描述: 1 5mm 3pin 导线安装,自由悬挂,通孔安装 30mm*20.1mm*30.5mm
供应商型号: W-936060-1
供应商: 云汉优选
标准整包数: 1

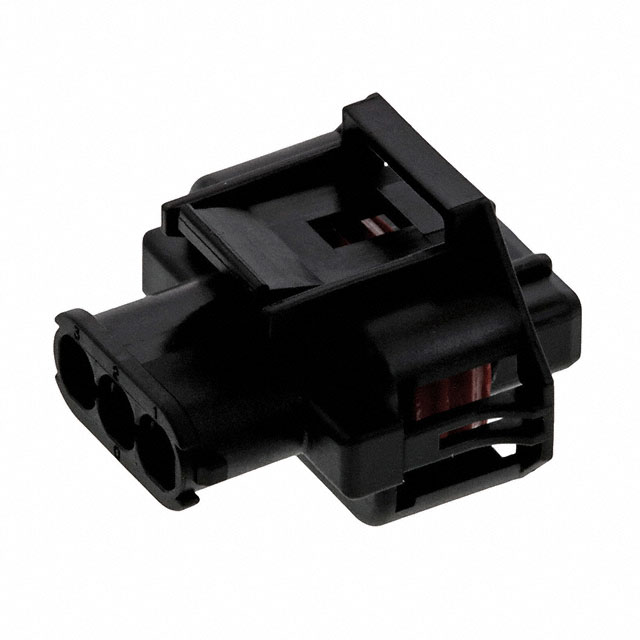

TE CONNECTIVITY 汽车连接器 936060-1

936060-1概述

    电子元器件产品技术手册:密封传感器连接器SSC系统

    产品简介


    本文介绍了TE Connectivity(TE)公司生产的型号为936060-1的密封传感器连接器SSC系统。这是一种用于线对板(Wire-to-Board)和线对设备(Wire-to-Device)的连接器,适用于各种传感器信号传输的应用场景。该连接器具备3个位置(positions),中心间距(pitch)为5毫米(0.197英寸),并且是密封型设计,颜色为黑色。产品主要用于汽车和其他需要高可靠性的电气系统中。

    技术参数


    以下是该连接器的技术规格和性能参数:
    - 中心间距(Pitch): 5 mm [0.197 in]
    - 位置数(Positions): 3
    - 接触大小(Contact Size): 2.8 mm
    - 接合宽度(Mating Tab Width): 2.8 mm [0.11 in]
    - 材料(Material): PA GF(玻璃纤维增强聚酰胺)
    - 封装数量(Packaging Quantity): 150
    - 封装方式(Packaging Method): 袋装(Bag)
    - 包装尺寸(Dimensions):
    - 高度(Height): 30.5 mm [1.201 in]
    - 宽度(Width): 20.1 mm [0.791 in]
    - 长度(Length): 30 mm [1.181 in]

    产品特点和优势


    - 密封设计:该连接器具备良好的密封性能,可防止湿气和灰尘进入,确保长期稳定的工作。
    - 多位置配置:3个位置的设计使得该连接器能够适应多种复杂的信号传输需求。
    - 高可靠性:采用PA GF材料制成,具备优良的机械强度和耐热性。
    - 适用广泛:适用于汽车及其他需要高可靠性连接器的场合,如工业自动化、航空航天等领域。

    应用案例和使用建议


    - 应用案例:该连接器适用于汽车仪表盘、发动机控制系统、车身控制模块等。通过连接不同类型的传感器,可以实现准确的数据采集和传输。
    - 使用建议:在安装时,确保正确的电缆长度和适当的位置,以避免过度弯曲电缆导致连接不良。此外,在高温和潮湿环境下使用时,应特别注意保持良好的密封性能。

    兼容性和支持


    - 兼容性:此连接器系统还包括其他相关的配件,例如插头固定器、插头盖、防尘帽等,可以通过参考其配套产品进一步了解。
    - 支持:如有任何技术问题或需要支持,可以拨打+1 800 522 6752联系TE客服。

    常见问题与解决方案


    - 问题1:连接器接触不良。
    - 解决方案:检查电缆连接是否正确,确认密封圈是否完好无损。
    - 问题2:连接器外观损坏。
    - 解决方案:更换损坏的部件或整个连接器组件,以确保系统的正常运行。

    总结和推荐


    该密封传感器连接器SSC系统凭借其可靠的密封设计、多位置配置以及广泛的适用范围,成为汽车及其他高可靠性要求领域的理想选择。它不仅满足了行业标准(如RoHS、REACH等),还具备良好的机械强度和耐热性。因此,我们强烈推荐这一产品给需要高性能传感器连接器的用户。
    通过详细了解这些规格和特点,用户可以更好地选择适合自身需求的产品,并在实际应用中获得最佳效果。

936060-1参数

参数
排数 1
间距 5mm
针脚数 3pin
长*宽*高 30mm*20.1mm*30.5mm
安装方式 导线安装,自由悬挂,通孔安装
应用等级 工业级
零件状态 在售
包装方式 袋装

936060-1厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

936060-1数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 汽车连接器 TE CONNECTIVITY 936060-1 936060-1数据手册

936060-1封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
250+ $ 1.1766 ¥ 10.3984
500+ $ 1.1025 ¥ 9.7407
1100+ $ 1.0395 ¥ 9.1841
1500+ $ 0.8715 ¥ 7.6998
库存: 308
起订量: 289 增量: 1
交货地:
最小起订量为:250
合计: ¥ 2599.6
