1-794069-1

产品分类: 圆形连接器
厂牌: TE CONNECTIVITY

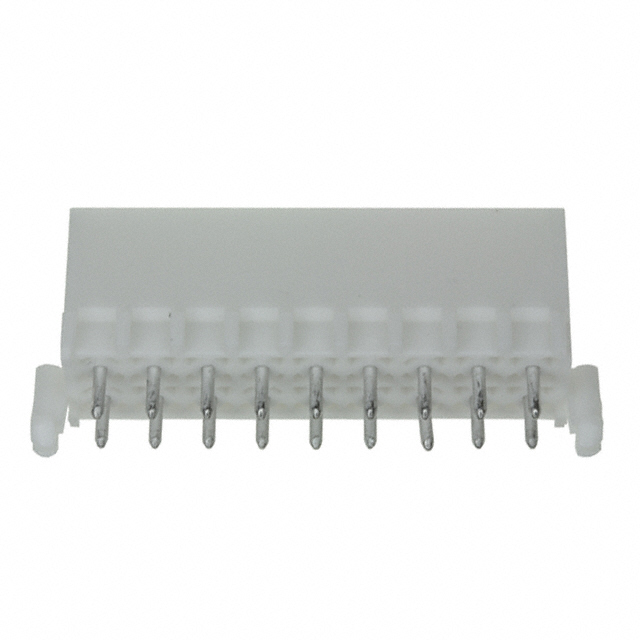

产品描述: Header,Locking Ramp 焊盘 18pin Nylon 9.5A 金 白色 通孔安装 38.81mm*9.83mm*13.49mm
供应商型号: N-1-794069-1
供应商: 云汉优选
标准整包数: 1
TE CONNECTIVITY 圆形连接器 1-794069-1

1-794069-1概述


    产品简介


    产品类型:本产品是一款Mini-Universal MATE-N-LOK矩形电源连接器,属于线到板连接器(Wire-to-Board)类别。主要由插头(Plug)和母座(Header)组成,具有18个接触位置,中心间距为4.14毫米。
    主要功能:该连接器系统设计用于在印刷电路板(Printed Circuit Board, PCB)上实现可靠的电连接。它具有完全屏蔽的头部结构,适用于高电压和大电流的应用环境。
    应用领域:适用于各种工业自动化设备、电源管理、数据中心、通信设备等场合,能够确保稳定的电力传输和信号连接。

    技术参数


    - 中心间距(Pitch):4.14 mm [0.162 in]
    - 接触位置数(Positions):18
    - 连接器类型:线到板(Wire-to-Board)
    - 额定电压(Operating Voltage):600 VDC
    - 最大接触电流(Max Contact Current Rating):9.5 A
    - 工作温度范围(Operating Temperature Range):-55 – 105 °C [-67 – 221 °F]
    - 材料:外壳材料为尼龙,呈白色
    - 尺寸:高度13.49 mm,宽度9.83 mm,长度38.81 mm
    - 焊接方式:通孔焊接(Through Hole Solder)

    产品特点和优势


    产品特点:
    - 完全屏蔽的头部结构:提高抗电磁干扰的能力。
    - 高电流承载能力:最大电流达到9.5 A,适用于高功率设备。
    - 广泛的适用温度范围:从-55 °C到105 °C,适用于多种恶劣环境。
    - 兼容多个认证标准:如UL和CSA,确保产品质量符合国际标准。
    产品优势:
    - 卓越的可靠性和稳定性:能够在高电压和大电流条件下稳定工作。
    - 简便的安装方式:通过通孔焊接方式,便于安装和维护。
    - 广泛的行业应用:适用于各类工业自动化设备、电源管理等领域。

    应用案例和使用建议


    应用案例:
    该连接器广泛应用于工业自动化设备、数据中心的电源管理模块以及通信设备的电源接口。例如,在数据中心的电源管理系统中,此连接器可以确保稳定且安全的电力传输。
    使用建议:
    - 在高湿度环境下,应定期检查连接器是否存在腐蚀现象。
    - 安装时要注意保证正确的插入力,以避免损坏连接器。
    - 考虑使用配套的安装工具,如压接工具和拔出工具,以便更方便地进行操作。

    兼容性和支持


    - 兼容性:该产品与其他TE公司的相关产品兼容,如MATE-N-LOK系列的其他连接器。
    - 支持和维护:TE公司提供全面的技术支持服务,包括安装指导、故障排除等。客户可以通过拨打+1 800 522 6752寻求帮助。

    常见问题与解决方案


    问题1:连接器插入困难。
    解决方案:确认插入方向是否正确,确保连接器无损坏。
    问题2:连接器接触不良。
    解决方案:清洁连接器的接触面,确保没有灰尘和污垢阻碍接触。
    问题3:焊接后发现连接器变形。
    解决方案:检查焊接过程中的温度控制,确保焊接温度不超过规定值。

    总结和推荐


    综合评估:
    该款Mini-Universal MATE-N-LOK矩形电源连接器具有出色的电气特性和机械性能,能在各种严苛环境中保持稳定的工作状态。其广泛的应用范围和高可靠性使其成为众多行业的理想选择。
    推荐意见:
    鉴于该产品的优异表现和广泛应用,强烈推荐使用Mini-Universal MATE-N-LOK矩形电源连接器。无论是在工业自动化、电源管理还是通信设备领域,其卓越的性能和广泛的兼容性都将带来显著的优势。

1-794069-1参数

参数
端接 焊盘
额定电流 9.5A
外壳材料 Nylon
针脚数 18pin
触头镀层 - 配接
类型 Header,Locking Ramp
颜色 白色
长*宽*高 38.81mm*9.83mm*13.49mm
安装方式 通孔安装
应用等级 通用级
零件状态 在售
包装方式 散装,袋装

1-794069-1厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

1-794069-1数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 圆形连接器 TE CONNECTIVITY 1-794069-1 1-794069-1数据手册

1-794069-1封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
35+ $ 3.763 ¥ 31.9855
80+ $ 3.193 ¥ 27.1405
200+ $ 2.9988 ¥ 25.4898
350+ $ 2.8662 ¥ 24.3627
400+ $ 2.7438 ¥ 23.3223
1000+ $ 2.3868 ¥ 20.2878
10000+ $ 2.1114 ¥ 17.9469
库存: 400
起订量: 35 增量: 1
交货地:
最小起订量为:35
合计: ¥ 1119.49
