6123000-6

厂牌: TE CONNECTIVITY
产品描述: Outer Shroud Contacts,Receptacle 800μm 2 140pin 5mm,6mm,7mm,8mm 3.75mm 760nm 金 贴片安装 61.8mm(长度)*6mm(高度)
供应商型号: Q-6123000-6
供应商: 期货订购
标准整包数: 1050

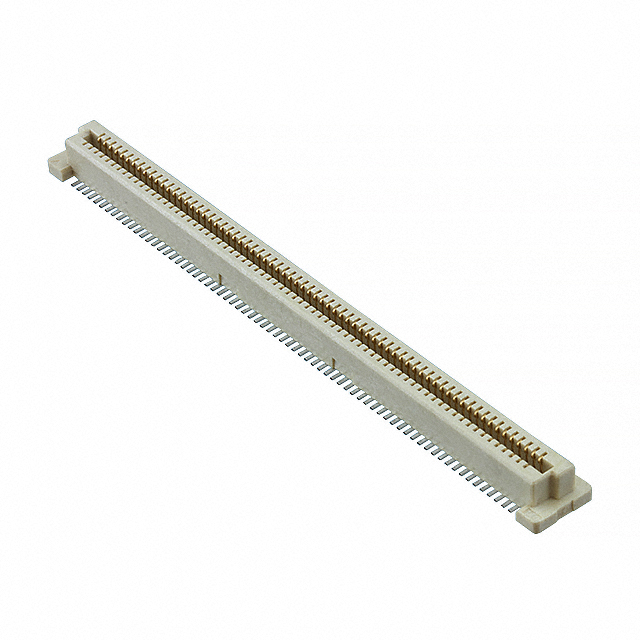

TE CONNECTIVITY 矩形连接器 - 阵列/边缘型/夹层式(板对板) 6123000-6

6123000-6概述

    电子元器件产品技术手册解析

    1. 产品简介


    本产品是一款用于0.8mm间距的背板连接器(FH 0.8BTB),主要用于电子设备内部的高速信号传输。该连接器具备高可靠性,适用于电信、工业控制、医疗设备及航空航天等领域。

    2. 技术参数


    - 连接器类型: 背板连接器
    - 间距: 0.8mm
    - 接触材料: 黄铜铍铜镀金,镍镀层
    - 接触电阻: 最小值为5mΩ
    - 绝缘电阻: 大于100MΩ@DC250V
    - 耐压强度: 1000Vrms@AC
    - 工作温度范围: -40°C ~ 105°C
    - 插拔次数: 100次循环
    - 额定电流: 0.5A/针
    - 额定电压: 50V DC

    3. 产品特点和优势


    - 高性能接触材料: 采用黄铜铍铜镀金,提高电流传导性能,减少接触电阻。
    - 宽温工作范围: 从-40°C到105°C,适用于严苛的工业环境。
    - 高插拔次数: 可承受100次插拔循环,保证长期稳定运行。
    - 高绝缘性能: 绝缘电阻大于100MΩ,确保信号完整性。
    - 紧凑设计: 0.8mm间距设计,适用于空间受限的应用场合。

    4. 应用案例和使用建议


    - 应用案例: 在电信设备的背板互联、医疗设备的内部信号传输以及工业控制系统的高可靠连接中。
    - 使用建议: 建议在安装过程中注意保持连接器接口清洁,避免污染导致接触不良。同时,在高湿度环境中使用时,需注意防潮措施,以防止金属部件腐蚀。

    5. 兼容性和支持


    - 兼容性: 该连接器支持0.8mm间距标准,可与其他同规格的连接器兼容。
    - 支持和服务: TE Connectivity 提供详尽的技术文档和客户支持服务,包括安装指南、故障排除手册等。

    6. 常见问题与解决方案


    - 问题1: 连接器接触不良
    - 解决方案: 检查接触面是否干净,如有污染需要清洁;检查插头和插座是否正确对齐。
    - 问题2: 插拔次数不足
    - 解决方案: 确保安装过程正确无误,避免过度弯曲引脚;定期检查并更换损坏的连接器。
    - 问题3: 信号传输不稳定
    - 解决方案: 检查电缆连接是否牢固,确认电缆质量良好;检查环境干扰因素,必要时采取屏蔽措施。

    7. 总结和推荐


    总体来看,这款0.8mm间距背板连接器凭借其高可靠性、优良的电气性能和宽广的工作温度范围,非常适合在多种工业应用中使用。结合TE Connectivity提供的全面支持服务,该产品是工程师们在开发新产品时值得考虑的理想选择。推荐给需要高性能连接解决方案的项目团队。

6123000-6参数

参数
触头镀层厚度 760nm
类型 Outer Shroud Contacts,Receptacle
间距 800μm
排数 2
触头镀层
板上高度 3.75mm
针脚数 140pin
接合堆叠高度 5mm,6mm,7mm,8mm
长*宽*高 61.8mm(长度)*6mm(高度)
安装方式 贴片安装
应用等级 商用级
零件状态 在售
包装方式 管装

6123000-6厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

6123000-6数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 矩形连接器 - 阵列/边缘型/夹层式(板对板) TE CONNECTIVITY 6123000-6 6123000-6数据手册

6123000-6封装设计

查看详情并下载
Symbol
Footprint
3D Model
