5177983-1

厂牌: TE CONNECTIVITY
产品描述: TE Connectivity 0.8mm间距40p双排排母 板对板, Free Height系列, 直角, 表面
供应商型号: 5177983-1
供应商: 国内现货
标准整包数: 3300

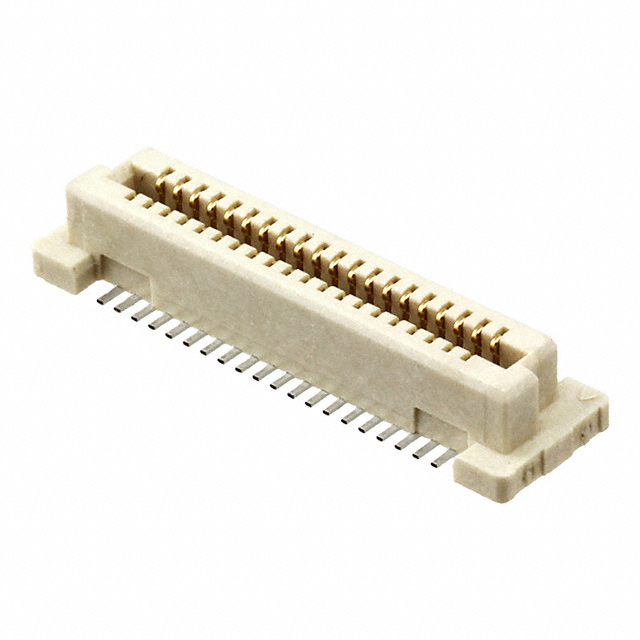

TE CONNECTIVITY 矩形连接器 - 阵列/边缘型/夹层式(板对板) 5177983-1

5177983-1概述


    产品简介


    本产品是一款垂直安装的PCB插座,属于板对板连接器,设计用于40个位置,中心线间距为0.8毫米(0.031英寸)。这款连接器适用于多种电子设备,特别适合于需要高密度连接和可靠性的应用场合。产品采用表面贴装技术,可满足不同尺寸和布局需求。

    技术参数


    - 产品类型: 垂直安装的PCB插座
    - 连接器系统: 板对板
    - 位置数: 40
    - 中心线间距: 0.8毫米(0.031英寸)
    - 额定电压: 交流100伏
    - 绝缘电阻: 2兆欧
    - 耐压值: 交流500伏
    - 接插件接触区域镀层: 镀金(0.2微米厚)
    - 工作温度范围: -40°C 至 125°C(-40°F 至 257°F)
    - 包装方式: 管装、盒装
    - 封装数量: 22个/包
    - 合规认证: 欧盟RoHS 2011/65/EU,欧盟ELV 2000/53/EC,中国RoHS 2016年第32号令,REACH法规,低卤素含量(溴、氯、氟、碘含量低于900ppm)

    产品特点和优势


    1. 高密度连接:能够容纳40个位置,适合空间有限的应用场合。
    2. 优异的电气特性:额定电压100伏,绝缘电阻达到2兆欧,确保信号传输稳定可靠。
    3. 宽温操作范围:能够在极端环境下保持正常工作,适应-40°C至125°C的温度范围。
    4. 环保材料:符合RoHS和REACH标准,采用低卤素材料,确保绿色环保。
    5. 稳固耐用:采用表面贴装技术,确保长期稳定运行。

    应用案例和使用建议


    应用案例
    该款连接器常用于消费电子、通信设备、工业控制等领域。例如,在路由器、交换机等网络设备中,用于实现多板之间的信号连接。
    使用建议
    - 在组装时确保焊接温度不超过260°C,以避免损坏连接器。
    - 安装前检查电路板的平整度和定位孔的精度,确保良好的机械接触。
    - 在高温环境下使用时,建议加强散热措施,以保证连接器的可靠性和使用寿命。

    兼容性和支持


    - 该连接器与TE的其他同类产品如Free Height系列插头相兼容。
    - 厂商提供全面的技术支持和服务,包括热线电话+1 800 522 6752,帮助客户解决各种使用中的问题。

    常见问题与解决方案


    1. 问题:连接器在高温下出现接触不良现象。
    - 解决方案:增加散热措施,或者选用散热性能更好的连接器。

    2. 问题:焊点容易脱落。
    - 解决方案:提高焊接温度至260°C以上,或者选择更耐高温的焊接工艺。

    总结和推荐


    这款垂直安装的PCB插座具备高密度、优异的电气特性和广泛的温度适应性,适用于各种复杂应用环境。通过采用低卤素材料并符合多项国际环保标准,它还体现了绿色设计理念。总体而言,这是一款性能稳定、可靠且具有广泛应用前景的电子元件,强烈推荐给需要此类连接器的工程设计人员。
    如果您有任何疑问或需要技术支持,请拨打+1 800 522 6752联系我们。

5177983-1参数

参数
针脚数 40pin
接合堆叠高度 5mm,6mm,7mm,8mm
触头镀层厚度 203nm
类型 Outer Shroud Contacts,Receptacle
间距 800μm
排数 2
触头镀层
板上高度 3.75mm
长*宽*高 21.8mm(长度)*6mm(高度)
通用封装 SMD,P=0.8mm
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 管装

5177983-1厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

5177983-1数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 矩形连接器 - 阵列/边缘型/夹层式(板对板) TE CONNECTIVITY 5177983-1 5177983-1数据手册

5177983-1封装设计

查看详情并下载
Symbol
Footprint
3D Model
