776276-2

产品分类: 圆形连接器
厂牌: TE CONNECTIVITY
产品描述: Header,Locking Ramp 焊盘 8pin 8A 锡 通孔安装,面板安装 40.8mm*32.1056mm*34.25mm
供应商型号: N-776276-2
供应商: 云汉优选
标准整包数: 1
TE CONNECTIVITY 圆形连接器 776276-2

776276-2概述


    产品简介

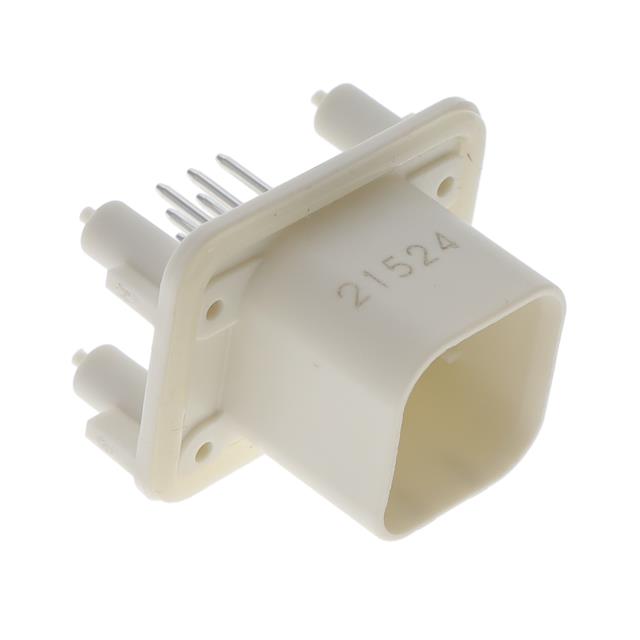

    本技术手册介绍的是TE Connectivity公司生产的AMPSEAL 8 Position Vertical Header Assembly。这是一种适用于工业和汽车应用的电子元器件,主要功能是为电气连接提供稳定的接口。这类产品通常用于需要高可靠性连接的应用场合,例如汽车电子控制系统、工业自动化设备等。

    技术参数


    以下为该产品的技术规格和性能参数:
    - 位置数:8位
    - 类型:垂直式
    - 安装方式:带法兰密封
    - 接触材料:镀锡或镀金黄铜
    - 外壳材料:玻璃填充PBT
    - 接触间距:2.50-3.00mm
    - 螺丝尺寸:建议使用2.50-3.00mm自攻丝螺丝
    - 螺丝扭矩范围:0.6N-m至0.8N-m
    - 重量:13.32克
    - 颜色选项:黑色、自然色
    - 终端兼容性:可使用终端770520(线盘)或770854(散装)

    产品特点和优势


    - 高可靠性:采用耐用材料制成,适用于各种恶劣环境。
    - 多功能性:可用于多种应用场合,如汽车电子、工业控制等。
    - 易于安装:设计合理,方便快速组装,减少安装时间。
    - 多种颜色选择:不同的颜色选项可以防止接错。

    应用案例和使用建议


    应用案例:AMPSEAL 8 Position Vertical Header Assembly被广泛应用于汽车电子系统中,例如发动机管理系统、车身控制系统、安全气囊系统等。此外,它也被用于工业自动化设备中的传感器接口连接。
    使用建议:
    - 在安装时,确保螺丝扭矩达到规定的范围(0.6N-m至0.8N-m),以保证连接的稳定性和可靠性。
    - 根据具体的应用需求选择合适的终端类型。
    - 保持良好的环境控制,避免在潮湿或高温环境下使用。

    兼容性和支持


    AMPSEAL 8 Position Vertical Header Assembly具有很好的兼容性,可以与其他标准电气连接器一起使用。TE Connectivity提供了详尽的技术支持,包括产品手册、安装指南和在线咨询服务,帮助客户解决在使用过程中可能遇到的问题。

    常见问题与解决方案


    Q1: 安装时螺丝如何正确紧固?
    - A1: 紧固螺丝时,确保螺丝扭矩在0.6N-m至0.8N-m范围内。过紧或过松都会影响连接效果。
    Q2: 如何确认正确的颜色匹配?
    - A2: 确保所选插件组件的颜色与插座组件一致,以避免错误连接。

    总结和推荐


    AMPSEAL 8 Position Vertical Header Assembly凭借其高可靠性、多功能性和易于安装的特点,在工业和汽车应用中表现出色。对于需要高可靠性的电气连接场合,这款产品是一个值得信赖的选择。TE Connectivity所提供的完善的技术支持和服务也增强了其市场竞争力。因此,强烈推荐使用这款产品。
    希望这篇技术手册的解读能够帮助您更好地了解和应用AMPSEAL 8 Position Vertical Header Assembly。如果您有任何疑问或需要进一步的帮助,请随时联系TE Connectivity的技术支持团队。

776276-2参数

参数
额定电流 8A
外壳材料 -
针脚数 8pin
触头镀层 - 配接
类型 Header,Locking Ramp
颜色 -
端接 焊盘
长*宽*高 40.8mm*32.1056mm*34.25mm
安装方式 通孔安装,面板安装
应用等级 工业级,汽车级
零件状态 在售
包装方式 散装

776276-2厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

776276-2数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 圆形连接器 TE CONNECTIVITY 776276-2 776276-2数据手册

776276-2封装设计

查看详情并下载
Symbol
Footprint
3D Model
