首页  >  产品百科  >  6609103-5

6609103-5

产品分类: EMI滤波器
厂牌: TE CONNECTIVITY
产品描述: Corcom 中等性能 P 系列电源输入模块。中等 P 系列模块的性能优于标准滤波器选项,尺寸小于高性能滤波器。
供应商型号: 6609103-5-ND
供应商: Digi-Key
标准整包数: 1

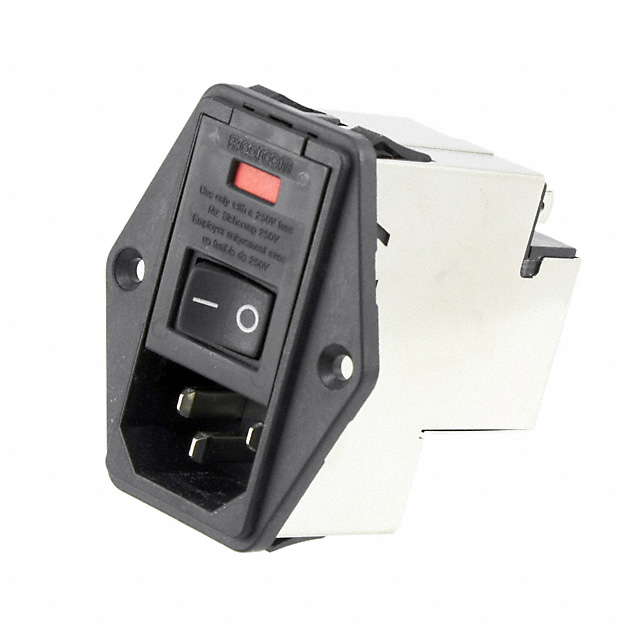

TE CONNECTIVITY EMI滤波器 6609103-5

6609103-5概述

    PE0S0DH3B 电子元器件技术手册

    1. 产品简介


    PE0S0DH3B 是一款电源入口模块(Power Entry Module),适用于过滤/非过滤型电源需求。该模块主要用于提供电力接入点,具备完整的电磁干扰(EMI)和电磁兼容性(EMC)解决方案。它具有双极单投(DPST)开关,垂直安装方式,并支持单相交流输入,最大电流等级为3A。
    主要应用领域包括工业设备、通信设备、医疗设备和家庭电器等。

    2. 技术参数


    - 输入电压:单相交流,可选择115VAC和230VAC
    - 电流等级:3A
    - 泄漏电流(最大值):
    - 120VAC,60Hz时为2µA
    - 250VAC,50Hz时为5µA
    - 滤波类型:支持电感器和电容器滤波
    - 面板厚度:0.79 – 2 mm(0.031 – 0.079 in)
    - 操作温度范围:-10°C 至 40°C
    - 认证合规性:
    - 符合欧盟RoHS指令
    - 符合欧盟ELV指令
    - 符合中国RoHS 2标准
    - 不含REACH SVHC(候选物质)

    3. 产品特点和优势


    - 高可靠性:适用于广泛的电压范围,且具有低泄漏电流的特点,保证长时间稳定运行。
    - 完整屏蔽:通过使用完整屏蔽设计,确保了EMI和EMC的最优表现。
    - 双极单投开关:支持双极单投开关模式,提高设备安全性。
    - 垂直安装:灵活的安装方式,便于空间受限的应用场合。

    4. 应用案例和使用建议


    应用场景:
    - 工业设备:应用于各种需要电源保护和滤波的工业控制设备。
    - 医疗设备:在医疗设备中作为电源入口,保证设备安全可靠运行。
    - 通信设备:用于通信设备,减少外部噪声对设备的影响。
    使用建议:
    - 在安装过程中,请确保符合规定的面板厚度,以确保模块的正常工作。
    - 根据具体的工作环境和需求,选择合适的电压等级和电流等级。
    - 避免暴露在极端温度环境中,确保最佳性能和使用寿命。

    5. 兼容性和支持


    该模块可以与多种电子元器件和设备兼容,例如:
    - TE Part #1877285-7 07P EP SHRD HDR ASMY, WHITE
    - TE Part #87224-2 02 MODII HDR SRST UNSHRD .100
    - TE Part #1877285-6 06P EP SHRD HDR ASMY, WHITE
    技术支持:如果您需要技术支持或遇到任何问题,请拨打+1 800 522 6752联系客服。

    6. 常见问题与解决方案


    常见问题:
    1. 泄漏电流过大:检查接线是否正确,确保接地良好。
    2. 模块过热:检查散热情况,避免模块长时间在高温环境下工作。
    3. 滤波效果不佳:确认电感器和电容器的参数是否匹配。
    解决方案:
    1. 泄漏电流过大:重新检查接线并确保良好的接地。
    2. 模块过热:增加散热措施,如使用散热片或风扇。
    3. 滤波效果不佳:调整或更换电感器和电容器,确保滤波效果满足要求。

    7. 总结和推荐


    PE0S0DH3B 是一款高性能、多功能的电源入口模块,特别适合于需要强电磁兼容性的应用场合。其具备优秀的滤波能力、低泄漏电流和广泛的电压适应性,使其在工业设备、通信设备和医疗设备等领域有着广泛的应用前景。
    总体而言,推荐使用这款模块以获得可靠的电源管理和电磁干扰防护。如果您的项目需要一个高效、稳定的电源入口解决方案,PE0S0DH3B 绝对是一个不错的选择。

6609103-5参数

参数
ESD保护 -
截止频率 -
额定电流 3A
电路技术 -
额定电压-DC -
电阻 -
通道数 -
中心频率 -
电感值 -
滤波器阶数 -
电容值 -
安装方式 法兰安装,面板安装
零件状态 在售
包装方式 散装

6609103-5厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

6609103-5数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY EMI滤波器 TE CONNECTIVITY 6609103-5 6609103-5数据手册

6609103-5封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 38.3344 ¥ 320.811
10+ $ 32.5853 ¥ 272.6981
96+ $ 27.7812 ¥ 232.4941
144+ $ 26.9985 ¥ 225.9435
288+ $ 25.7117 ¥ 215.1744
库存: 48
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 320.81
