6609018-5

产品分类: EMI滤波器
厂牌: TE CONNECTIVITY
产品描述: 附件插座滤波器。允许连接附件,同时过滤系统与附件间的噪声。
供应商型号: 6609018-5
供应商: Master
标准整包数: 1

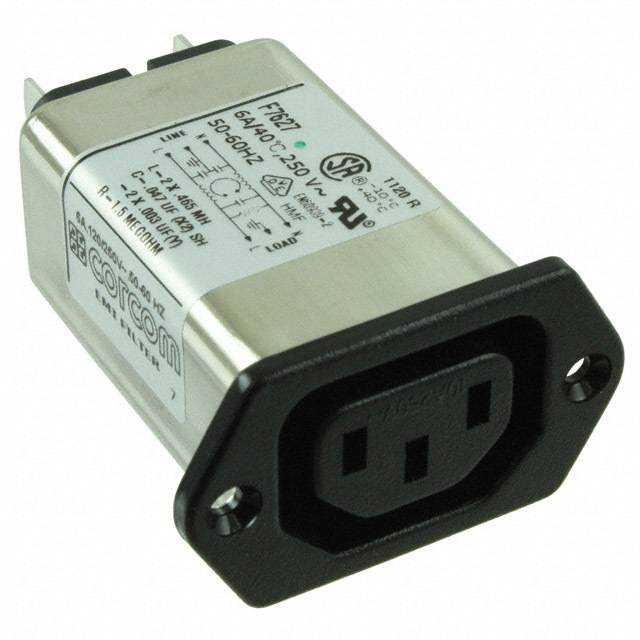

TE CONNECTIVITY EMI滤波器 6609018-5

6609018-5概述

    EBF系列滤波器技术手册

    1. 产品简介


    EBF系列过滤器是一款用于系统与配件之间过滤噪声的配件电源过滤器。它通过IEC 60320-1 C13端口连接配件,并具备卓越的性能,适用于全球范围内的多种应用场合。

    2. 技术参数


    - 输出样式:接线片终端(.250[6.3])或底部导线引出
    - 电流等级:1A, 3A, 6A 或 10A
    - 最大漏电电流:120VAC时为0.25mA;250VAC时为0.50mA
    - 耐压测试:线对地2250VDC,线对线1450VDC
    - 额定电压:最高250VAC
    - 工作频率:50/60Hz
    - 工作环境温度范围:在-10°C至+40°C之间,在高于+40°C的环境下,最大工作电流按照公式计算:Io = Ir ((85 - Ta) / 45)

    3. 产品特点和优势


    EBF系列滤波器具有如下显著特点:
    - 增强的全频段性能:在整个工作频率范围内均能保持良好的性能。
    - 接地连接:确保配件与系统的安全连接。
    - 广泛适用性:适用于各种国际标准,可在全球范围内使用。

    4. 应用案例和使用建议


    EBF系列滤波器可用于工业自动化、医疗设备、电信设备等需要噪声过滤的应用场景。为了最大化其性能,建议将滤波器安装在靠近负载的位置,并确保良好的接地,以减少外界干扰。

    5. 兼容性和支持


    EBF系列滤波器支持与不同品牌和型号的设备兼容,具体兼容性请参照产品手册或联系厂商获取更多信息。制造商提供了详细的用户指南和售后支持,以帮助用户正确安装和使用该产品。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 滤波器无法正常工作 | 检查接线是否正确,确保接地良好 |
    | 过热 | 减少负载或改善散热条件 |
    | 噪声水平未降低 | 检查安装位置是否有足够的屏蔽 |

    7. 总结和推荐


    EBF系列滤波器凭借其强大的噪声过滤能力和广泛的适用性,是一款值得推荐的产品。无论是工业控制还是医疗设备领域,都能满足用户对高可靠性和稳定性的需求。强烈推荐使用EBF系列滤波器以提高系统的整体性能和稳定性。

6609018-5参数

参数
电容值 -
电感值 -
ESD保护 -
电路技术 -
电阻 -
滤波器阶数 -
额定电压-DC -
截止频率 -
额定电流 -
中心频率 -
通道数 -

6609018-5厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

6609018-5数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY EMI滤波器 TE CONNECTIVITY 6609018-5 6609018-5数据手册

6609018-5封装设计

查看详情并下载
Symbol
Footprint
3D Model
