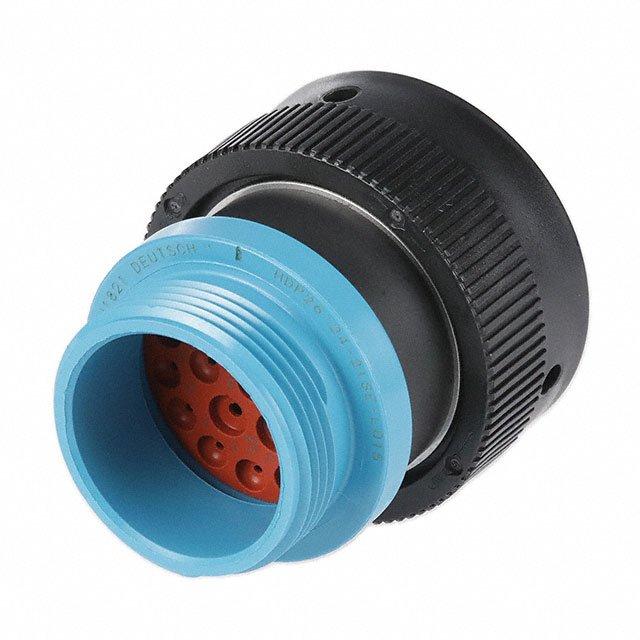

HDP26-24-21SE-L015

产品分类: 汽车连接器
厂牌: TE CONNECTIVITY
产品描述: 德驰 HDP20 护套是圆形热塑性连接器,提供 2-47 多种位数排列选择。HDP20 护套采用螺纹对配环进行对配,并且可使用 4 至 20 号(7.5-100 安培)德驰端子。
供应商型号: 571-HDP26-2421SEL015
供应商: Mouser
标准整包数: 1
TE CONNECTIVITY 汽车连接器 HDP26-24-21SE-L015

HDP26-24-21SE-L015概述


    产品简介


    产品名称:HDP26-24-21SE-L015
    产品类型: HDP20 Housings系列中的接线端子外壳,属于混合连接器类型。
    主要功能: 该产品适用于线到面板的连接方式,具备21个位置,可密封,并且能够在极端温度环境下工作。它是一种电源连接器,常用于汽车和其他需要高可靠性的工业设备中。
    应用领域: 本产品广泛应用于汽车、航空航天、工业自动化等领域,特别是在需要高可靠性和稳定性的环境中。

    技术参数


    - 尺寸与重量:
    - 高度:55.4毫米 [2.18英寸]
    - 宽度:49.5毫米 [1.95英寸]
    - 长度:49.5毫米 [1.95英寸]
    - 材料:
    - 壳体材料:PA 66 GF(玻璃纤维增强聚酰胺)
    - 电特性:
    - 工作电压:250 VAC
    - 额定电压:250 V
    - 接触电流容量:13 A(Size 12)、25 A(Size 16)
    - 绝缘直径范围:1.4 - 3.8毫米 [0.055 - 0.15英寸] 和 3.6 - 5.2毫米 [0.14 - 0.204英寸]
    - 机械特性:
    - 电缆出口角度:180度
    - 锁紧功能:初级锁紧功能(接触保持器)
    - 连接安装类型:面板安装
    - 环境条件:
    - 工作温度范围:-55°C至125°C [-67°F至257°F]
    - 防护等级:IP67
    - 阻燃等级:UL 94V-0

    产品特点和优势


    产品特点:
    - 混合与多功能: 该产品为混合连接器,适合多种不同尺寸和类型的电线连接。
    - 密封能力: 具备出色的密封能力,能在各种恶劣环境下工作。
    - 宽泛的工作温度范围: 能够在-55°C至125°C的温度范围内正常工作。
    - 坚固耐用: 材料采用PA 66 GF,具备良好的机械强度和耐热性。
    - 兼容性强: 与多个相关配件兼容,便于集成到现有的系统中。
    优势:
    - 可靠性高: 在严苛的工业环境中,这种连接器能够提供长期可靠的性能。
    - 应用广泛: 适用于多种行业,尤其是汽车和航空航天领域。
    - 易于维护: 可服务性强,使得后期维护和替换变得更加简单。

    应用案例和使用建议


    应用案例:
    该产品主要用于汽车引擎控制单元(ECU)的电源连接,以及其他需要高可靠性和稳定性的重要连接场合。
    使用建议:
    - 正确选型: 确保所使用的电线直径符合产品的绝缘直径要求。
    - 安装注意事项: 在安装过程中,务必确保所有的锁紧机构都已正确到位,以确保连接的安全性。
    - 维护保养: 定期检查连接器的状态,确保没有腐蚀或磨损现象。

    兼容性和支持


    兼容性:
    - 该产品与DEUTSCH系列中的其他配件兼容,例如HDP24-24-21PE-L015接收器、CN21导管适配器螺母等。
    支持信息:
    - 技术支持: 如需技术支持,可拨打+1 800 522 6752联系TE团队。
    - 文档资料: 访问TE官方网站的产品页面获取更多合规文档和技术资料。

    常见问题与解决方案


    常见问题:
    1. 接线不稳定: 检查连接器和电线之间的连接是否牢固。
    2. 密封不良: 确认密封圈是否完整无损。
    3. 高温工作不稳定: 确保产品的工作温度在允许范围内,避免过热。
    解决方案:
    - 稳固连接: 确保电线插入深度足够,接触良好。
    - 更换密封圈: 更换新的密封圈以确保密封效果。
    - 散热措施: 使用适当的散热装置,避免长时间在高温环境下工作。

    总结和推荐


    总结:
    HDP26-24-21SE-L015是一款专为高可靠性应用设计的接线端子外壳。它的混合和多功能特性使其成为许多工业领域的理想选择。宽泛的工作温度范围和出色的密封能力使其能在恶劣环境中表现优异。
    推荐:
    鉴于其卓越的性能和广泛的适用性,我强烈推荐这款产品用于汽车、航空航天和工业自动化等需要高可靠性的应用场景。无论是在设计阶段还是生产过程中,它都能为您提供高效且稳定的连接解决方案。

HDP26-24-21SE-L015参数

参数
排数 -
间距 -
针脚数 21
长*宽*高 55.45mm(长度)*49.53mm(高度)
安装方式 导线安装,自由悬挂,通孔安装
零件状态 在售
包装方式 散装

HDP26-24-21SE-L015厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

HDP26-24-21SE-L015数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 汽车连接器 TE CONNECTIVITY HDP26-24-21SE-L015 HDP26-24-21SE-L015数据手册

HDP26-24-21SE-L015封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 23.5405 ¥ 198.9172
10+ $ 18.0252 ¥ 152.3129
25+ $ 15.9408 ¥ 134.6998
40+ $ 14.9796 ¥ 126.5776
120+ $ 14.049 ¥ 118.7141
280+ $ 13.482 ¥ 113.9229
库存: 121
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 198.91
直接购买
加入购物车
