HD34-24-35PN

产品分类: 汽车连接器
厂牌: TE CONNECTIVITY

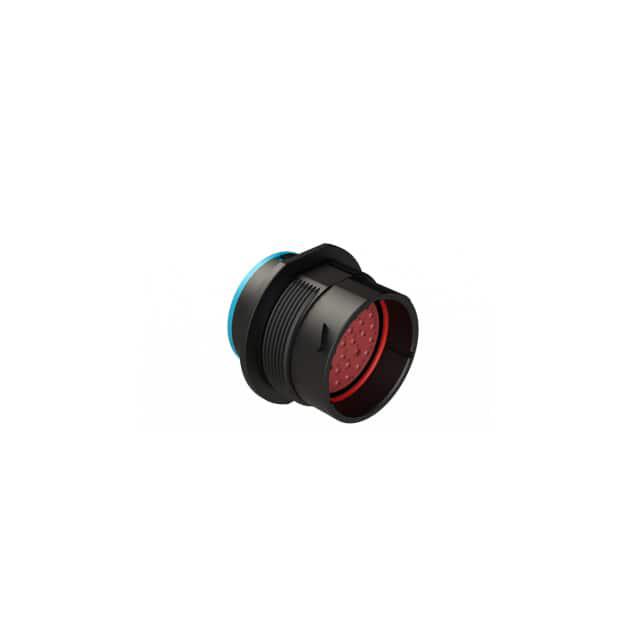

产品描述: 德驰 HD30 护套是圆形金属连接器,具有 2-47 多种位数排列选择。HD30 护套采用螺纹对配环进行对配,并且可使用 4 至 20 号(7.5-100 安培)德驰端子。
供应商型号: TS-HD34-24-35PN
供应商: 海外现货
标准整包数: 1
TE CONNECTIVITY 汽车连接器 HD34-24-35PN

HD34-24-35PN概述


    产品简介


    产品类型及功能:
    本文介绍的产品是AMPSEAL连接器系列,包括AMPSEAL、AMPSEAL 16、Circular DIN、DEUTSCH、HDSCS、LEAVYSEAL和Superseal 1.0等多种型号。这些连接器广泛应用于工业和商业运输领域,提供可靠的电气连接解决方案。
    应用领域:
    这些连接器适用于各种恶劣环境,如高温、低温、振动和水侵等条件下的连接需求,特别适合于汽车、航空航天、船舶和工业自动化等领域。

    技术参数


    | 参数 | 描述 |

    | 电流 | 最大额定电流:金镀层最高可达17安培,锡镀层最高可达8安培 |
    | 温度范围 | 工作温度范围:金镀层-40°C到+125°C,锡镀层-40°C到+105°C |
    | 耐用性 | 机械耐久性测试:10次循环,最大速率为每小时600次插拔 |
    | 物理冲击 | 物理冲击测试:半正弦波形冲击脉冲,最大加速度50G,持续时间11毫秒 |
    | 绝缘电阻 | 最小绝缘电阻值为100兆欧姆,在相邻触点之间测试 |
    | 浸没测试 | 浸入盐水5%至深度100毫米,持续1小时;泄漏电流不超过50微安 |
    | 随机振动 | 随机振动测试:10G强度,每个平面测试8小时,频率范围10-500Hz |
    | 电压 | 交流250伏特,直流250伏特 |

    产品特点和优势


    独特功能:
    - 密封性:所有型号均具有IP67、IP6K9K的防护等级,有效防止水和尘埃侵入。
    - 耐久性:具备多种触点材料(金、银、锡),适应不同的电气负载要求,确保长寿命使用。
    - 机械保护:具有集成锁扣和楔形锁设计,增强接触对的保持力和抗振动能力。
    - 热稳定性:能够在广泛的温度范围内稳定工作,特别是极端低温和高温环境。

    应用案例和使用建议


    应用案例:
    - 汽车工业:高压线束系统中作为信号传输和电源连接的关键组件。
    - 航空航天:满足高可靠性标准,用于航空电子设备的互连。
    - 工业自动化:用于复杂的控制系统和生产线中,保证稳定的数据和电力传输。
    使用建议:
    - 高温环境:选择金镀层的连接器,以提高长期稳定性。
    - 防尘防水需求:优先考虑IP67及以上等级的连接器型号。
    - 高振动场合:选用具有额外锁定机制的连接器,以增强结构稳固性。

    兼容性和支持


    兼容性:
    - 大部分型号支持标准的焊接和压接工艺,易于安装和维护。
    - 适用于多种电缆规格(14-22AWG)和接触尺寸,提供广泛的兼容性选项。
    厂商支持:
    - 提供详尽的技术文档和工程指南,包含详细的安装步骤和故障排查指南。
    - 提供专业客服和技术支持服务,确保快速响应客户的需求。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 连接器无法完全插拔 | 检查接触部位是否有杂质,必要时进行清洁处理。 |
    | 电气连续性不足 | 确保正确使用压接工具,并检查压接部位是否紧密。 |
    | 触点接触不良 | 更换新的触点,确认其符合规格,并正确安装。 |
    | 密封失效 | 检查密封件是否损坏或老化,更换新的密封件。 |

    总结和推荐


    综合评估:
    该系列产品以其卓越的密封性、耐用性和宽泛的工作温度范围,非常适合在各种严苛环境中使用。通过集成的机械锁定机制,它们提供了可靠的电连接解决方案。
    推荐结论:
    鉴于其优异的性能和适用范围,强烈推荐AMPSEAL连接器系列用于需要高度可靠连接的应用场合。无论是在汽车、航空航天还是工业自动化领域,这些连接器都将成为您的理想选择。

HD34-24-35PN参数

参数
排数 -
针脚数 35pin
间距 -
长*宽*高 41.83mm(长度)*50.8mm(高度)
安装方式 隔板安装,面板安装
应用等级 工业级
零件状态 在售
包装方式 散装

HD34-24-35PN厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

HD34-24-35PN数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 汽车连接器 TE CONNECTIVITY HD34-24-35PN HD34-24-35PN数据手册

HD34-24-35PN封装设计

查看详情并下载
Symbol
Footprint
3D Model
