6609043-5

产品分类: EMI滤波器
厂牌: TE CONNECTIVITY
产品描述: 用于辐射控制的多用途电源线 RFI 滤波器。设计用于当设备阻抗在射频频率下较低时的易感性应用。
供应商型号: 6609043-5
供应商: Master
标准整包数: 2

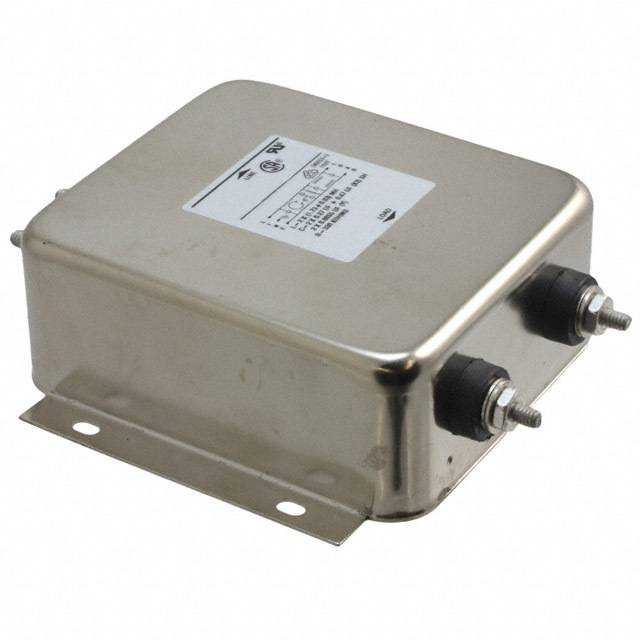

TE CONNECTIVITY EMI滤波器 6609043-5

6609043-5概述

    V 和 W 系列多用途电源线 RFI 滤波器

    产品简介


    V 和 W 系列多用途电源线 RFI 滤波器是专门设计用于电磁辐射控制的产品。它们可以有效抑制传导型电磁干扰(EMI),适用于多种电子产品。这些滤波器广泛应用于工业控制设备、医疗设备、通信设备以及各种家用电器中。

    技术参数


    - 最大泄漏电流:在 120 VAC 60 Hz 下为 0.5 mA;在 250 VAC 50 Hz 下为 0.82 mA。
    - 高压测试 (Hipot):线到地耐压 2250 VDC;线到线耐压 1450 VDC。
    - 额定电压:最大 250 VAC。
    - 工作频率:50/60 Hz。
    - 额定电流:3 到 20A。
    - 工作温度范围:在 -10°C 至 +40°C 的环境温度下,当环境温度高于 +40°C 时,最大工作电流根据公式计算得出:Io = Ir (85-Ta)/45。
    - 阻抗:提供了针对共模和差模干扰的不同阻抗配置。
    - 认证:UL 认证、CSA 认证、VDE 认证。

    产品特点和优势


    - 低泄漏电流:确保系统安全运行,减少电磁干扰对其他设备的影响。
    - 高压耐受能力:能够在恶劣环境下正常工作,提高系统的可靠性和稳定性。
    - 不同阻抗设计:能够应对共模和差模两种干扰模式,提高滤波效果。
    - 高温度适应性:即使在高温环境中也能保持稳定的性能。
    - 广泛应用:适用于多种类型的电子设备,具有广泛的适用性。

    应用案例和使用建议


    这些滤波器常用于需要严格控制电磁辐射的场合,如医疗设备、通信基站和工业控制系统等。在具体使用时,应根据实际应用场景选择合适的型号,并确保安装符合规范。此外,在高温环境下使用时,需要适当降低额定电流以保证安全。

    兼容性和支持


    - 兼容性:该滤波器可与常见的 IEC 连接器配合使用,如 C19 接口,方便集成到现有系统中。
    - 技术支持:制造商提供全面的技术支持和售后服务,包括安装指导、故障排除和技术咨询。

    常见问题与解决方案


    1. 泄漏电流过高:检查接地连接是否完好,必要时更换滤波器。
    2. 高压测试不通过:检查连接线是否有破损,重新进行高压测试。
    3. 工作温度异常:在高温环境中使用时,适当降低额定电流并采取散热措施。

    总结和推荐


    V 和 W 系列多用途电源线 RFI 滤波器凭借其出色的性能和广泛的应用范围,成为许多电子设备的理想选择。对于需要严格控制电磁干扰的场合,推荐使用该系列滤波器以确保系统的稳定运行。

6609043-5参数

参数
滤波器阶数 -
ESD保护 -
中心频率 -
电阻 -
额定电流 -
电路技术 -
电感值 -
电容值 -
通道数 -
截止频率 -
额定电压-DC -

6609043-5厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

6609043-5数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY EMI滤波器 TE CONNECTIVITY 6609043-5 6609043-5数据手册

6609043-5封装设计

查看详情并下载
Symbol
Footprint
3D Model
