6VG1

产品分类: EMI滤波器
厂牌: TE CONNECTIVITY
产品描述: 250V 6A 3.45mH 底座安装 54.6mm(长度)
供应商型号: CCM2195-ND
供应商: Digi-Key
标准整包数: 1

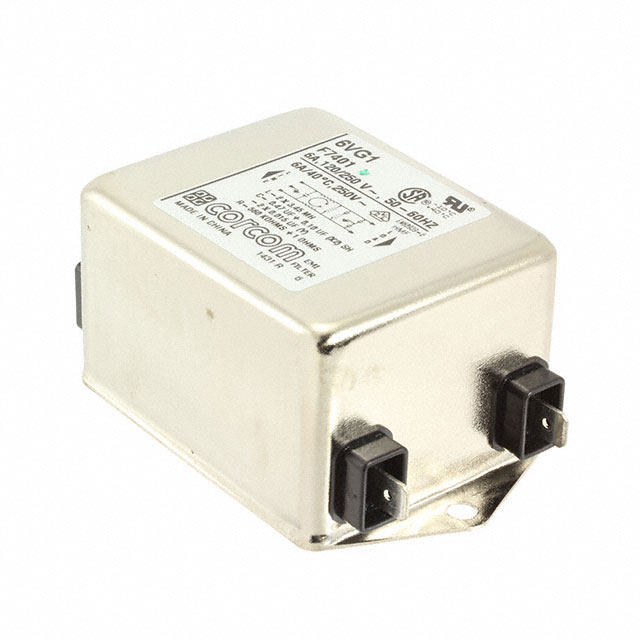

TE CONNECTIVITY EMI滤波器 6VG1

6VG1概述

    G 系列射频干扰滤波器技术手册

    产品简介


    G 系列射频干扰(RFI)滤波器是专门为开关电源设计的高性能滤波器。这些滤波器广泛应用于数字电子设备,以提供出色的射频干扰抑制性能。它们在20kHz至30MHz的宽频率范围内表现出色,适用于各种类型的电源和设备。

    技术参数


    - 最大泄漏电流:
    EG型号 @ 120 VAC 60 Hz: 0.30 mA
    EG型号 @ 250 VAC 50 Hz: 0.50 mA
    VG型号 @ 120 VAC 60 Hz: 1.2 mA
    VG型号 @ 250 VAC 50 Hz: 2.0 mA
    - 耐压测试(一分钟):
    线到地: 2250 VDC
    线到线: 1450 VDC
    - 额定电压:250 VAC
    - 操作频率:50/60 Hz
    - 额定电流:6A 和 10A
    - 操作环境温度范围:
    额定电流Ir: -10°C 至 +40°C
    在高于+40°C的环境中,最大工作电流Io计算公式为: Io = Ir (85-Ta)/45

    产品特点和优势


    G系列滤波器具有以下显著特点:
    - 设计用于提供数字电子设备所需的优秀衰减性能。
    - 能够覆盖从20kHz到30MHz的宽频率范围。
    - 尺寸紧凑且成本效益高。
    - 符合EN55022 Level A和FCC Part 15J Class B标准。

    应用案例和使用建议


    G系列滤波器广泛应用于各类电源系统,如工业电源、医疗设备电源和通信设备电源。在实际应用中,用户可以根据具体的应用场景选择合适的型号(6EG1、6VG1、10EG1、10VG1)。例如,在需要低泄漏电流的场合,可以选择EG型号。在对尺寸要求较宽松的应用中,可以考虑VG型号。此外,考虑到工作温度和电流需求,合理选择额定电流为6A或10A的型号也是重要的。

    兼容性和支持


    G系列滤波器易于与其他电子元件和设备集成,支持广泛的接口选项,如端子接头。厂商提供了详尽的技术支持文档和客户服务,确保用户能够顺利安装和调试这些滤波器。

    常见问题与解决方案


    1. Q: 如何选择合适的额定电流?
    A: 根据应用的实际电流需求选择6A或10A的型号。确保额定电流不超过设备的最大负载电流。
    2. Q: 如何处理过热问题?
    A: 确保滤波器在额定环境温度范围内工作。如果温度超过40°C,根据计算公式调整最大工作电流。
    3. Q: 如何进行泄漏电流测试?
    A: 使用标准的泄漏电流测试仪,按制造商提供的方法进行测量。

    总结和推荐


    G系列滤波器以其优秀的衰减性能、宽广的工作频率范围和较高的性价比脱颖而出。其设计符合国际标准,便于集成于多种设备。我们强烈推荐在需要射频干扰抑制的电源系统中使用G系列滤波器。它们不仅能够提高系统的可靠性,还能满足严格的电磁兼容要求。

6VG1参数

参数
通道数 -
截止频率 -
电阻 -
额定电压-DC 250V
额定电流 6A
中心频率 -
电路技术 -
ESD保护 -
电感值 3.45mH
滤波器阶数 -
电容值 -
长*宽*高 54.6mm(长度)
安装方式 底座安装
零件状态 在售
包装方式 散装,托盘

6VG1厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

6VG1数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY EMI滤波器 TE CONNECTIVITY 6VG1 6VG1数据手册
