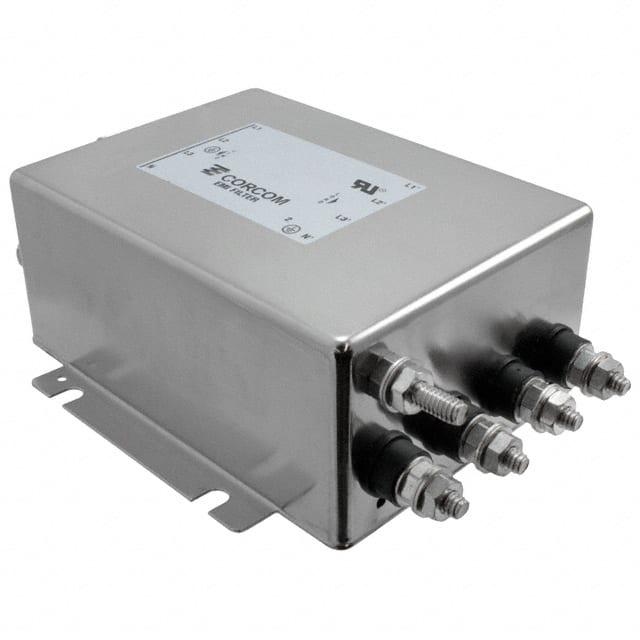

50AYA6A

产品分类: EMI滤波器
厂牌: TE CONNECTIVITY
产品描述: 50A 底座安装
供应商型号: 50AYA6A
供应商: Master
标准整包数: 2
TE CONNECTIVITY EMI滤波器 50AYA6A

50AYA6A概述

    电子元器件技术手册:三相WYE RFI电源线滤波器

    产品简介


    三相WYE RFI电源线滤波器(型号AYA系列)是一种专为处理3相交流电系统中的射频干扰(RFI)而设计的高性能滤波器。这些滤波器适用于工业设备、通信设施和其它需要稳定电源质量的应用场合。其核心功能是通过抑制电源线上的高频干扰信号,确保设备的正常运行,从而提高系统的可靠性和稳定性。

    技术参数


    - 最大泄漏电流(每线对地)
    - @ 120 VAC 60 Hz: 1.62 mA
    - @ 250 VAC 50 Hz: 2.82 mA
    - 耐压测试(一分钟)
    - 线对地: 1500 VAC
    - 线对线: 1450 VDC
    - 额定电压(最大值)
    - 相对相: 440 VAC
    - 相对地: 250 VAC
    - 工作频率: 50/60 Hz
    - 额定电流: 16至100A
    - 工作环境温度范围(额定电流Ir时)
    - -10°C 至 +40°C
    在高于+40°C的环境中,最大工作电流(Io)计算如下:
    \[ Io = Ir \times \frac{(85 - Ta)}{45} \]

    产品特点和优势


    - 针对3相WYE连接应用设计:适用于工业标准的三相四线电源系统。
    - 成本效益高:提供通用型三相滤波器,适用于广泛的工业应用。
    - 优异的衰减性能:在整个频率范围内(10kHz至30MHz),具有良好的衰减能力。
    - 多种安装方式:提供法兰安装和端子块安装两种方式。

    应用案例和使用建议


    - 应用场景:适用于要求高度稳定电源质量的工业环境,如制造车间、数据中心、通信基站等。
    - 使用建议:确保安装环境温度在-10°C至+40°C之间。在高温环境下,适当降低负载电流以避免过热风险。结合系统需求选择合适的电流等级。

    兼容性和支持


    - 兼容性:适用于大多数3相WYE电源系统,与各种工业设备兼容。
    - 技术支持:制造商提供全面的技术支持和维护服务,可通过电话、电子邮件或在线聊天获取帮助。

    常见问题与解决方案


    - 问题1:设备在安装后仍然出现高频干扰。
    - 解决方案:检查滤波器是否正确安装并连接到系统,确认接地良好。
    - 问题2:滤波器工作时温度过高。
    - 解决方案:减少负载电流,确保环境温度不超过40°C,或者使用风扇进行散热。
    - 问题3:滤波效果不佳。
    - 解决方案:检查是否有旁路电容或其他干扰源,必要时更换更高级别的滤波器。

    总结和推荐


    这款三相WYE RFI电源线滤波器凭借其出色的性能、广泛的应用领域以及完善的售后服务,在同类产品中具有很强的竞争力。我们强烈推荐此款滤波器用于需要高度稳定电源质量的工业设备中,能够有效提升系统的可靠性和稳定性。
    希望这篇技术手册的内容能为您提供有价值的信息,如有进一步的需求,请随时联系我们。

50AYA6A参数

参数
ESD保护 -
额定电流 50A
电阻 -
中心频率 -
截止频率 -
滤波器阶数 -
电容值 -
电感值 -
通道数 -
电路技术 -
额定电压-DC -
安装方式 底座安装
应用等级 通用级
零件状态 在售
包装方式 散装

50AYA6A厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

50AYA6A数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY EMI滤波器 TE CONNECTIVITY 50AYA6A 50AYA6A数据手册

50AYA6A封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
2+ $ 244.9012 ¥ 2056.6149
4+ $ 236.963 ¥ 1988.8993
6+ $ 234.6637 ¥ 1940.8783
10+ $ 233.4926 ¥ 1931.1927
16+ $ 233.4926 ¥ 1931.1927
库存: 7
起订量: 2 增量: 0
交货地:
最小起订量为:2
合计: ¥ 4113.22
