3-1609090-9

产品分类: EMI滤波器
厂牌: TE CONNECTIVITY
产品描述: 用于电器设备的高性能低成本滤波器。
供应商型号: 3-1609090-9
供应商: 国内现货
标准整包数: 36
TE CONNECTIVITY EMI滤波器 3-1609090-9

3-1609090-9概述

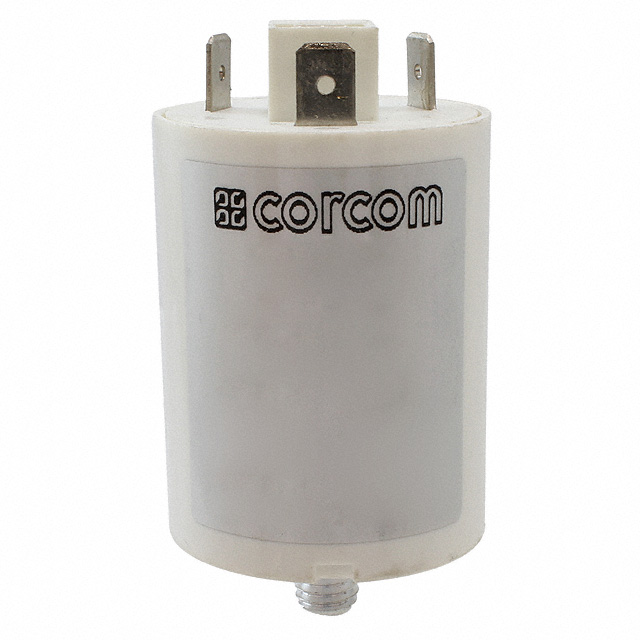

    RFI Power Line Filters: WG Series

    产品简介


    RFI Power Line Filters 是一款专为家电设备设计的高性能、低成本滤波器。它主要用于降低电磁干扰(RFI),确保家电设备运行稳定,符合安全标准。这款滤波器适用于各种家电,如洗衣机、冰箱、空调等,能有效抑制电网中的高频噪声对设备的影响。

    技术参数


    - 泄漏电流:每线到接地的最大泄漏电流
    - A, B, C型号:在120VAC 60Hz时为0.76mA;在250VAC 50Hz时为1.27mA。
    - D, E, F型号:在120VAC 60Hz时为0.10mA;在250VAC 50Hz时为0.20mA。
    - 耐压等级:
    - 线到接地:2250VDC
    - 线到线:1450VDC
    - 额定电压:最大250VAC
    - 工作频率:50/60Hz
    - 额定电流:16A
    - 工作环境温度范围:在额定电流下,温度范围为-10°C至+40°C;若环境温度高于+40°C,最大操作电流将根据公式Io = Ir × (85-Ta)/45进行计算。

    产品特点和优势


    - 成本效益高:提供高性价比解决方案,同时保持高性能。
    - 管状设计:采用管状设计以节省空间,便于安装。
    - 定制型号:WGA、WGB和WGC版本设计用于固定式家电,符合漏电流要求;WGD、WGE和WGF版本则适合可移动式家电。
    - 多种款式:提供多样化的连接方式,如快速端子、电线引脚和RAST 5连接器。

    应用案例和使用建议


    - 家电设备:适用于各种家用电器,包括洗衣机、冰箱、空调等。
    - 推荐配置:对于固定式家电,推荐使用A、B、C型号;对于可移动式家电,推荐使用D、E、F型号。
    - 使用建议:确保正确的连接方式和合适的漏电流标准,以确保设备运行稳定。

    兼容性和支持


    - 认证信息:通过UL认证、CSA认证和VDE认证。
    - 兼容性:与其他标准接口和连接器兼容。
    - 技术支持:请联系制造商获取更多技术支持信息。

    常见问题与解决方案


    - Q:如何选择正确的型号?
    - A: 根据设备类型和工作环境选择合适的型号。固定式家电推荐使用A、B、C型号;可移动式家电推荐使用D、E、F型号。

    - Q:如何测试泄漏电流?
    - A: 使用专业的测试仪器进行测量,确保符合安全标准。

    - Q:如果出现过热情况怎么办?
    - A: 检查接线是否正确,必要时更换新的滤波器。确保设备在额定电流范围内工作。

    总结和推荐


    RFI Power Line Filters WG系列是一款高性能且经济实惠的产品,适用于各类家电设备。它的设计和制造严格遵循行业标准,具有出色的抗干扰能力和可靠的稳定性。考虑到其多功能性和广泛的应用场景,强烈推荐给需要稳定电源环境的设备制造商和消费者。

3-1609090-9参数

参数
电阻 -
电路技术 -
电感值 1.2mH
中心频率 -
ESD保护 -
截止频率 -
滤波器阶数 -
额定电压-DC -
额定电流 16A
电容值 -
通道数 -
安装方式 底座安装
应用等级 通用级
零件状态 在售
包装方式 盒装,散装

3-1609090-9厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

3-1609090-9数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY EMI滤波器 TE CONNECTIVITY 3-1609090-9 3-1609090-9数据手册

3-1609090-9封装设计

查看详情并下载
Symbol
Footprint
3D Model
