3ESK7M

产品分类: EMI滤波器
厂牌: TE CONNECTIVITY
产品描述: 3A 底座安装
供应商型号: N-3ESK7M
供应商: 云汉优选
标准整包数: 1

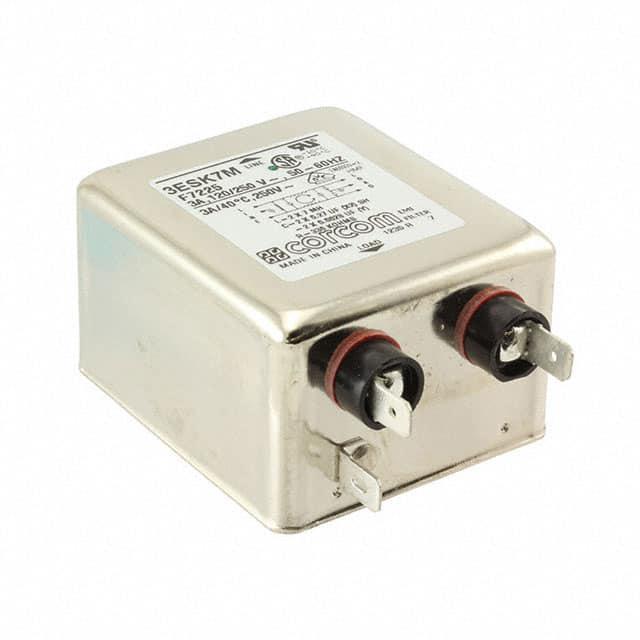

TE CONNECTIVITY EMI滤波器 3ESK7M

3ESK7M概述

    高性能SK系列RFI电源滤波器

    产品简介


    SK系列高性能RFI电源滤波器专为开关模式电源(SMPS)的电磁干扰(EMI)控制而设计。这些滤波器旨在减少传导噪声,以满足FCC和EN规范的要求,适用于各种需符合严格电磁兼容性标准的应用场合。它们通过高容值元件实现对线到地面和线到线传导发射的有效抑制,特别适合于需要更高EMI控制的设备。

    技术参数


    | 参数 | 规格 |

    | 最大泄漏电流 | 线到地面:<0.21mA(ESK型号)
    线到地面:<0.4mA(VSK型号)|
    | 工频额定电压 | 250VAC |
    | 额定电流 | 3A、6A、10A、20A、30A、40A |
    | 工作频率 | 50/60Hz |
    | 工作温度范围 | -10°C 至 +40°C;超过+40°C时根据公式计算最大工作电流 |
    | 高压耐受能力 | 线到地面:2250VDC
    线到线:1450VDC |

    产品特点和优势


    - 高效滤波:SK系列利用更高的容值元件来实现对传导噪声的高效过滤,相比一般用途的K系列更具优势。
    - 低泄漏电流:ESK系列提供了更低的泄漏电流,减少了对人体的安全风险。
    - 特殊接地电路:ESK6C和VSK6C型号集成了独立的高频接地电路电感器,有助于将设备机箱与电源线的地面隔离。
    - 认证齐全:UL、CSA和VDE认证保证了产品的高质量和安全性。

    应用案例和使用建议


    - 工业控制设备:这类设备通常需要符合严格的EMI规范,SK系列滤波器可以有效减少传导噪声。
    - 通信设备:通信设备也对EMI控制有较高要求,SK系列滤波器可确保其在电磁环境中稳定运行。
    - 智能家居设备:例如智能插座、LED照明等设备,SK系列滤波器能够减少电磁干扰,提升用户体验。
    使用建议:
    - 在安装过程中,确保滤波器的接地连接正确无误,避免由于错误的接地导致的漏电问题。
    - 为保证最佳效果,建议将滤波器安装在靠近电源入口的位置。

    兼容性和支持


    - 兼容性:SK系列滤波器与多种标准接口兼容,如IEC 60320-1 C13插头。
    - 支持:厂家提供全面的技术支持和售后服务,确保客户能够顺利安装和使用。

    常见问题与解决方案


    - Q: 滤波器无法正常工作?
    - A: 确认输入电压是否在额定范围内,检查接线是否正确。
    - Q: 泄漏电流超标?
    - A: 检查接地连接,确认没有短路或接触不良的情况。
    - Q: 过热问题?
    - A: 确保安装位置通风良好,避免长时间过载运行。

    总结和推荐


    SK系列高性能RFI电源滤波器以其出色的噪声抑制能力和广泛的适用性,在多个行业中得到了广泛应用。其低泄漏电流和优良的接地保护功能使其成为许多关键应用的理想选择。总体而言,该产品具有非常高的可靠性和耐用性,强烈推荐用于对电磁兼容性有严格要求的应用场景。

3ESK7M参数

参数
电阻 -
电容值 -
截止频率 -
电感值 -
ESD保护 -
通道数 -
滤波器阶数 -
额定电流 3A
额定电压-DC -
中心频率 -
电路技术 -
安装方式 底座安装
应用等级 通用级
零件状态 在售
包装方式 散装

3ESK7M厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

3ESK7M数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY EMI滤波器 TE CONNECTIVITY 3ESK7M 3ESK7M数据手册

3ESK7M封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
4+ $ 27.8462 ¥ 236.6927
10+ $ 26.5534 ¥ 225.7039
20+ $ 25.7958 ¥ 219.2643
库存: 36
起订量: 4 增量: 1
交货地:
最小起订量为:4
合计: ¥ 946.77
直接购买
