6609037-1

产品分类: EMI滤波器
厂牌: TE CONNECTIVITY
产品描述: 泰科 单相电源线滤波器 Corcom EP系列, 250 V 交流, 法兰安装
供应商型号: 3133340
供应商: element14
标准整包数: 1

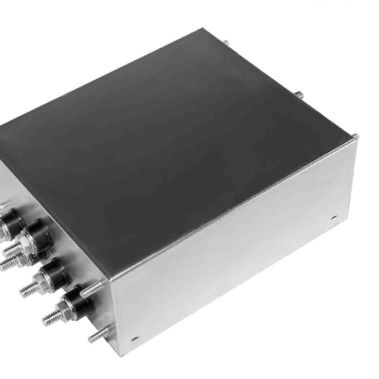

TE CONNECTIVITY EMI滤波器 6609037-1

6609037-1概述

    EP / VP 系列 RFI电源滤波器

    产品简介


    EP/VP系列是一款双级射频干扰(RFI)电源线滤波器,专为开关模式电源供应器设计。这些滤波器可广泛应用于电信、医疗、工业控制及家电等领域,确保电源线路不受外部电磁干扰影响。

    技术参数


    - 额定电压:最大250VAC
    - 工作频率:50/60Hz
    - 额定电流:3A至20A
    - 泄漏电流:
    - VP型号 @120VAC 60Hz:0.73mA
    - VP型号 @250VAC 50Hz:1.27mA
    - EP型号 @120VAC 60Hz:0.21mA
    - EP型号 @250VAC 50Hz:0.36mA
    - 耐压测试:线到地 2250VDC,线到线 1450VDC
    - 工作温度范围:在-10°C至+40°C下正常工作;当环境温度高于40°C时,最大工作电流计算公式为Io = Ir (85 - Ta) / 45

    产品特点和优势


    - 双重过滤机制:提供高插入损耗,增强对电磁干扰的抑制能力。
    - 低泄露电流:EP型号符合非常低的泄露电流要求。
    - 适合合规标准:非常适合满足CISPR 22 A和FCC Part 15J,Class B标准。
    - 小型化设计:7A和12A版本提供了最佳的封装尺寸。

    应用案例和使用建议


    这些滤波器在多种场合下都表现出色,例如在需要严格电磁兼容性的医疗设备和工业控制系统中。对于实际应用,可以考虑以下建议:
    - 在高频环境中,选择具有更高插入损耗的产品。
    - 在恶劣环境下使用时,考虑工作温度的影响,调整负载电流以保持系统稳定运行。

    兼容性和支持


    EP/VP系列与大多数标准电源接口兼容。制造商提供了详尽的技术文档和售后支持服务,包括在线帮助中心([te.com/help](http://te.com/help))和公司网站(corcom.com),用户可从中获取更多帮助信息。

    常见问题与解决方案


    - 问题:如何判断是否安装正确?
    - 解决方案:检查设备的输入和输出连接,确保它们与指定型号的输入输出规格一致。

    - 问题:为什么设备过热?
    - 解决方案:确保工作环境温度在允许范围内,并且负载电流不超过规定值。

    总结和推荐


    EP/VP系列滤波器以其高性能和良好的兼容性在各种应用场景中脱颖而出。特别适用于对电磁干扰有较高要求的应用场景。因此,我们强烈推荐这种滤波器作为提高系统电磁兼容性的首选方案。

6609037-1参数

参数
电阻 -
中心频率 -
额定电流 3A
通道数 -
电容值 811nF
电路技术 -
截止频率 -
滤波器阶数 -
ESD保护 -
额定电压-DC -
电感值 -
长*宽*高 97.8mm*45.2mm*52.6mm
安装方式 底座安装
应用等级 通用级
零件状态 在售
包装方式 散装

6609037-1厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

6609037-1数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY EMI滤波器 TE CONNECTIVITY 6609037-1 6609037-1数据手册

6609037-1封装设计

查看详情并下载
Symbol
Footprint
3D Model
