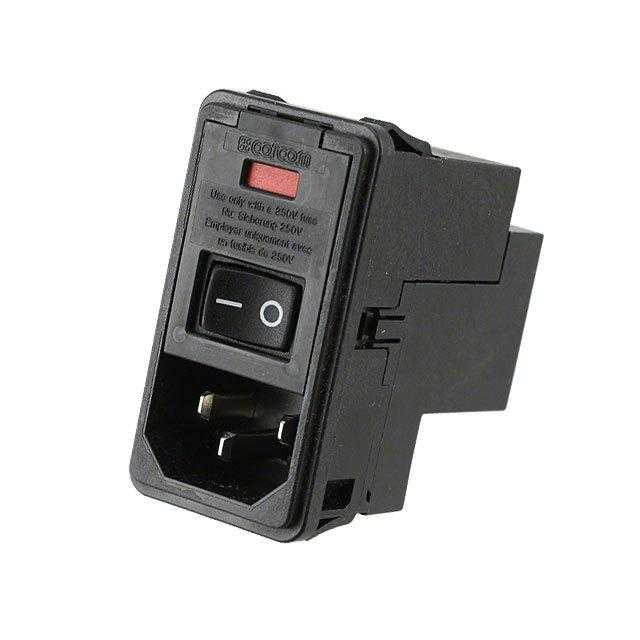

5-6609107-1

产品分类: EMI滤波器
厂牌: TE CONNECTIVITY
产品描述: 泰科电源线滤波器 Corcom P系列, 250 V 交流, 咬接式
供应商型号: 1863855
供应商: 海外现货
标准整包数: 1
TE CONNECTIVITY EMI滤波器 5-6609107-1

5-6609107-1概述

    P Series Versatile Power Entry Module with Small Footprint

    1. 产品简介


    P系列是Corcom公司推出的CHAMELEON电源入口模块,以其紧凑的设计和多功能性在市场上独树一帜。该模块提供所有五种常见的电源入口功能,适用于小型空间设计的需求,同时也能够适应国际市场的不同标准。

    2. 技术参数


    以下是P系列的主要技术参数:
    - 尺寸: 尺寸标注单位为英寸和毫米(具体数值见表格)
    - 额定电压: 最大250VAC,可选配115V或230V
    - 额定电流:
    - 非过滤型: 10A
    - 过滤型: 3A、6A或10A
    - 安装方式: 拨插式(S) 或法兰式(M)
    - 滤波类型: 无过滤(B)、通用过滤(S)、医疗过滤(H和L)、高性能过滤(L和Z)
    - 泄漏电流:
    - H和L模型: @120VAC 60Hz时小于2μA,@250VAC 50Hz时小于5μA
    - S和Z模型: @120VAC 60Hz时小于0.25mA,@250VAC 50Hz时小于0.50mA
    - 耐压:
    - 线到地耐压: 2250VDC
    - 线到线耐压: 1450VDC
    - 频率范围: 50/60Hz

    3. 产品特点和优势


    - 多功能设计: P系列提供了五种常见的电源入口功能,通过不同的型号和选项可以灵活配置。
    - 紧凑设计: 紧凑的模块化结构使得该模块适合多种小空间的应用需求。
    - 广泛的适用性: 支持北美和欧洲两种标准的保险丝设计,满足全球市场的需求。
    - 易安装: 可以选择SNAP-IN或法兰式安装,方便快捷。
    - 多选配: 包括双电压选择、双熔断保护、屏蔽选项等多种配置,可以根据具体应用需求进行定制。

    4. 应用案例和使用建议


    P系列广泛应用于医疗设备、通信设备和一般工业设备中。以下是一些典型应用场景:
    - 医疗设备: H和L型号适用于需要低泄漏电流和高EMI防护的医疗设备。
    - 通信设备: S和Z型号适用于需要高标准EMI防护的通信设备。
    使用建议:
    - 在设计电源入口部分时,需确保所选型号符合最终设备的电压和电流要求。
    - 若需降低EMI干扰,可以选择过滤型的L或Z型号。
    - 安装时注意选用合适的面板切口和屏蔽选项,以确保最佳的性能和防护效果。

    5. 兼容性和支持


    - 兼容性: P系列模块与其他电子元器件具有良好的兼容性,可以与不同品牌和类型的设备配合使用。
    - 技术支持: Corcom公司提供全面的技术支持和售后服务,包括技术咨询、产品安装指导和故障排除服务。

    6. 常见问题与解决方案


    - 问题1: 安装后发现漏电电流超标
    - 解决方法: 检查是否正确安装了适当的滤波器,并确认使用的熔丝与电压设置匹配。
    - 问题2: 设备无法正常通电
    - 解决方法: 确认接线是否正确,检查是否有足够的空间散热,以及熔丝是否已经烧毁。

    7. 总结和推荐


    综上所述,P系列电源入口模块凭借其紧凑的设计、多功能的配置和出色的性能表现,在各类设备中拥有广泛应用前景。其强大的EMI防护能力和广泛的适用性使其成为市场上的热门选择。强烈推荐在各种电源管理和EMI防护需求较高的设备中使用此款模块。

5-6609107-1参数

参数
中心频率 -
ESD保护 -
电容值 -
滤波器阶数 -
电路技术 -
截止频率 -
额定电压-DC -
电感值 -
额定电流 10A
通道数 -
电阻 -
长*宽*高 31.49mm*58.16mm*58.67mm
安装方式 卡入式安装,按扣安装
