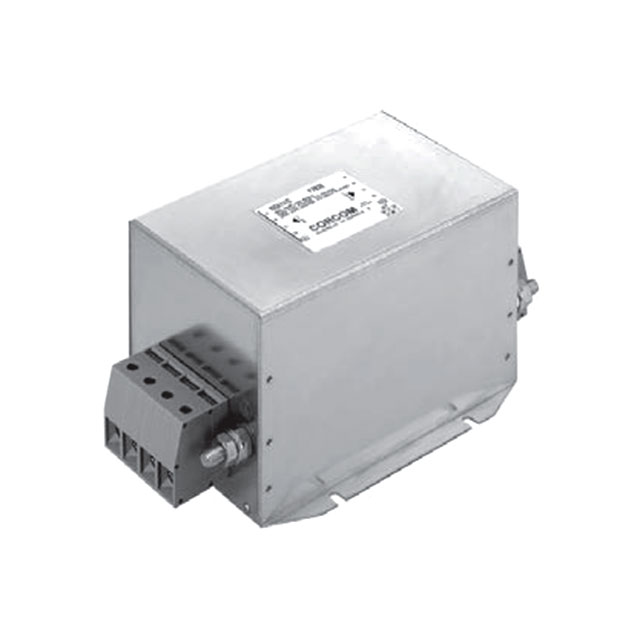

6609067-7

产品分类: EMI滤波器
厂牌: TE CONNECTIVITY
产品描述: 面向高噪声应用的三相 WYE RFI 电源线滤波器
供应商型号: CCM2273-ND
供应商: Digi-Key
标准整包数: 1
TE CONNECTIVITY EMI滤波器 6609067-7

6609067-7概述

    Corcom 3-Phase Power Line Filters, AYC Series 技术手册

    1. 产品简介


    Corcom 3-Phase Power Line Filters, AYC系列是专门设计用于电力线应用中的电磁干扰(EMI)和电磁兼容性(EMC)解决方案的产品。该系列产品提供过滤功能,能够有效减少电力线上的噪声和干扰,确保设备稳定运行。这些滤波器主要用于工业控制设备、大型电机驱动系统和其他需要高功率、稳定电力供应的应用场合。

    2. 技术参数


    - 操作电压: 480 VAC
    - 接线配置: 星形(4线+地线)
    - 输入端子类型: 接线端子
    - 输出端子类型: 接线端子
    - 电流等级: 150 A
    - 机械安装: 机壳安装
    - 工作温度范围: -10°C 至 40°C
    - 符合法规:
    - 符合欧盟RoHS 2011/65/EU指令
    - 符合欧盟ELV 2000/53/EC指令
    - 符合中国RoHS 2016年发布的第32号指令
    - 符合REACH((EC) No. 1907/2006)规定,不包含SVHC候选物质

    3. 产品特点和优势


    - 高性能过滤能力: AYC系列滤波器能有效地减少电力线上的噪声和干扰,确保设备稳定运行。
    - 耐用性: 工作温度范围广泛,能够在极端环境下保持良好的性能。
    - 安全性: 符合多项国际安全标准,如RoHS、ELV和REACH,确保使用者的安全。
    - 易用性: 星形接线配置使得安装简单方便,减少了用户的安装复杂度。

    4. 应用案例和使用建议


    AYC系列滤波器广泛应用于工业控制设备、大型电机驱动系统等领域。例如,在一家制造工厂中,由于大量电机同时运行产生的电磁干扰,导致PLC控制系统不稳定。通过安装AYC系列滤波器,可以显著降低电磁干扰,提高控制系统的稳定性。
    使用建议:
    - 在选择滤波器时,需根据具体的工作电压和电流等级进行选型,以确保最佳的过滤效果。
    - 安装时注意接线的正确性和稳固性,避免接触不良导致的失效。
    - 定期检查滤波器的工作状态,确保其长期稳定的运行。

    5. 兼容性和支持


    AYC系列滤波器与TE公司的其他电子元件具有良好的兼容性,如插头(TE Part #5-747916-2)、电阻器(TE Part #4-1625984-2)等。此外,Corcom公司提供了详尽的技术支持服务,包括电话支持(+1 800 522 6752)和在线文档下载。

    6. 常见问题与解决方案


    - 问题1: 滤波器安装后,设备仍存在电磁干扰。
    - 解决方案: 检查接线是否正确,确认滤波器是否按照正确的星形接线方式连接。如果问题依旧,可能需要更换滤波器。

    - 问题2: 设备过热,怀疑是滤波器引起的。
    - 解决方案: 检查设备散热是否良好,确认滤波器没有被物理损坏。如果设备散热存在问题,需要改善散热措施。

    7. 总结和推荐


    Corcom 3-Phase Power Line Filters, AYC系列凭借其强大的过滤能力和广泛的适用范围,成为解决电力线噪声和干扰的理想选择。其优良的安全性能和可靠的长期稳定性,使其在工业控制设备、大型电机驱动系统等领域具备广阔的市场前景。因此,强烈推荐在需要高效电磁兼容性的项目中使用此系列滤波器。

6609067-7参数

参数
电感值 -
额定电流 150A
电路技术 -
额定电压-DC -
滤波器阶数 -
通道数 -
电容值 -
截止频率 -
ESD保护 -
电阻 -
中心频率 -
长*宽*高 307mm(长度)*155mm(高度)
安装方式 底座安装
应用等级 通用级
零件状态 在售
包装方式 盒装

6609067-7厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

6609067-7数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY EMI滤波器 TE CONNECTIVITY 6609067-7 6609067-7数据手册

6609067-7封装设计

查看详情并下载
Symbol
Footprint
3D Model
