9-1609095-0

产品分类: EMI滤波器
厂牌: TE CONNECTIVITY

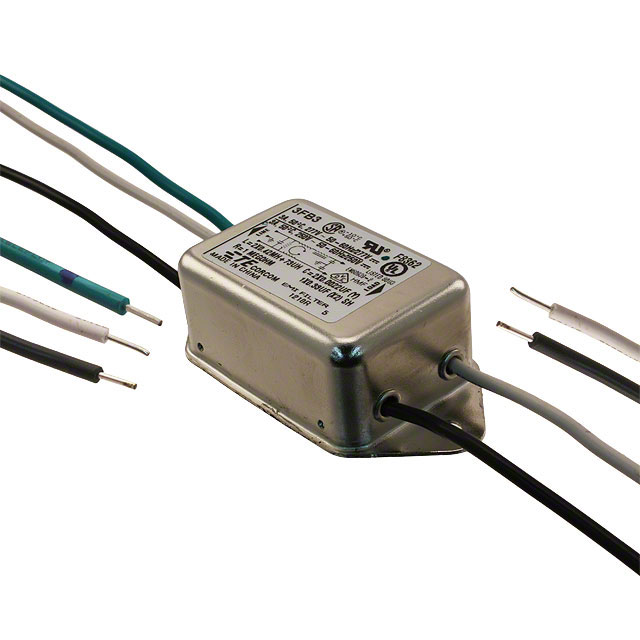

产品描述: TE Connectivity插座滤波器, Corcom FB系列, 额定电流3A, 面板安装
供应商型号: 9-1609095-0
供应商: Master
标准整包数: 1
TE CONNECTIVITY EMI滤波器 9-1609095-0

9-1609095-0概述


    产品简介


    TE Connectivity推出的Corcom FB系列滤波器是一种专为照明设备设计的高性能电源线滤波器。这些滤波器广泛应用于荧光灯和相关照明镇流器,同时也适用于需要277 VAC或277 VDC电压的应用场合。FB系列滤波器具有紧凑的设计,能够在大多数标准照明轨道中安装,从而提高了设备的空间利用率。其电流范围从0.5A到5A,具备出色的差模性能,特别适合于工业和商业领域的低电流应用。

    技术参数


    以下是Corcom FB系列滤波器的主要技术参数:
    - 额定电压:277 VAC/277 VDC
    - 最大泄漏电流(每线对地):
    - @ 277 VAC 60 Hz: 0.28 mA
    - @ 250 VAC 50 Hz: 0.21 mA
    - 耐压测试(一分钟):
    - 线对地:2300 VDC
    - 线对线:1853 VDC
    - 工作频率:50/60 Hz
    - 工作温度:Ambient temperature up to 50°C

    产品特点和优势


    Corcom FB系列滤波器以其紧凑的设计、高可靠性和广泛的适用性脱颖而出。该系列滤波器通过了多项国际认证,包括UL、CSA和VDE,确保了其在各种复杂环境下的稳定运行。此外,坚固的引线设计进一步增强了产品的耐用性,使其成为恶劣工作条件下的理想选择。

    应用案例和使用建议


    Corcom FB系列滤波器适用于多种应用场景,包括但不限于:
    - 荧光灯镇流器
    - LED显示屏
    - 办公室和医院照明
    - 建筑照明
    - 仪器仪表照明
    - 户外标识
    - UV固化光源
    - 低电流工业应用
    在使用过程中,建议根据具体应用场景调整滤波器的位置和安装方式,以最大化其性能表现。同时,定期检查滤波器的工作状态,确保其正常运作。

    兼容性和支持


    Corcom FB系列滤波器与其他电子元器件具有良好的兼容性,可轻松集成到现有的照明系统中。TE Connectivity提供了全面的技术支持和售后服务,确保客户能够获得最佳的用户体验。

    常见问题与解决方案


    以下是一些常见的问题及其解决方案:
    - 问题:滤波器过热
    解决方法:检查滤波器的工作环境温度,必要时增加散热措施。
    - 问题:滤波效果不佳
    解决方法:确认滤波器的安装位置是否正确,重新校准滤波器参数。
    - 问题:漏电流超标
    解决方法:更换符合要求的滤波器型号,或者检查连接线路是否存在故障。

    总结和推荐


    总体而言,Corcom FB系列滤波器凭借其卓越的技术性能和广泛的应用领域,在市场上具有很强的竞争力。它不仅能满足严格的行业标准,还能提供可靠稳定的电源保护解决方案。因此,我们强烈推荐此系列产品用于各类照明和工业应用中。

9-1609095-0参数

参数
ESD保护 -
电阻 -
滤波器阶数 -
额定电流 3A
电路技术 -
电感值 420μH(L1),490μH(L2)
中心频率 -
额定电压-DC 277V
截止频率 -
通道数 -
电容值 -
长*宽*高 36.07mm(长度)*76.2mm(高度)
安装方式 底座安装
应用等级 照明级
零件状态 在售
包装方式 散装

9-1609095-0厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

9-1609095-0数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY EMI滤波器 TE CONNECTIVITY 9-1609095-0 9-1609095-0数据手册

9-1609095-0封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 13.984 ¥ 118.4445
10+ $ 12.6658 ¥ 105.3109
40+ $ 12.2952 ¥ 102.2295
80+ $ 11.8402 ¥ 98.3943
280+ $ 11.7316 ¥ 96.0701
520+ $ 11.6683 ¥ 95.5518
1000+ $ 11.6683 ¥ 95.5518
库存: 428
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 118.44
