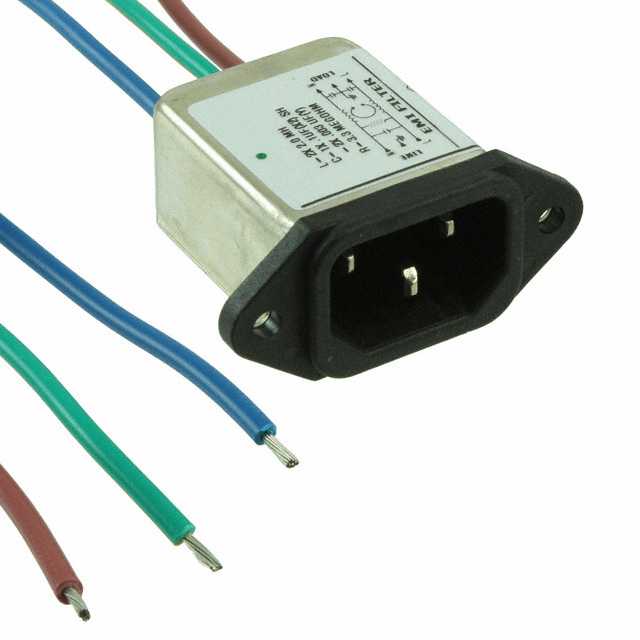

6609016-8

产品分类: EMI滤波器
厂牌: TE CONNECTIVITY
产品描述: 泰科电源线滤波器 Corcom ED系列, 250 V 交流, 法兰安装
供应商型号: 6609016-8
供应商: 国内现货
标准整包数: 1
TE CONNECTIVITY EMI滤波器 6609016-8

6609016-8概述

    ED系列中型高性能紧凑型EMI电源输入滤波器

    1. 产品简介


    ED系列是一款中型高性能紧凑型电磁干扰(EMI)电源输入滤波器,适用于多种工业和商业应用。该系列产品通过美国UL认证、加拿大CSA认证及德国VDE批准。其设计旨在提供适度的衰减效果,适用于需要减少电磁干扰的应用场景。与EEJ系列相比,ED系列具有不同的端接选项,且某些版本可通过内部接地电路电感器来实现设备机箱与电源线之间的射频隔离。

    2. 技术参数


    - 电流等级:1A, 3A, 6A, 10A 或 15A。
    - 泄漏电流:
    - @120 VAC 60 Hz: 0.22 mA
    - @250 VAC 50 Hz: 0.38 mA
    - 耐压测试(一分钟):
    - 线对地: 2250 VDC
    - 线对线: 1450 VDC
    - 额定电压: 最大250 VAC
    - 工作频率: 50/60 Hz
    - 额定电流: 1至15A
    - 工作环境温度范围:
    - 额定电流条件下: -10°C 至 +40°C
    - 温度高于+40°C时,最大工作电流计算公式: \(Io = Ir \times (85 - Ta) / 45\)

    3. 产品特点和优势


    ED系列的特点在于其适度的EMI衰减能力,通过内部接地电路电感器实现设备机箱与电源线之间的射频隔离。这使其特别适用于需要减少电磁干扰的应用场合。相较于其他同类产品,ED系列具备较高的可靠性和较低的泄漏电流,能够在不同工作环境下稳定运行。

    4. 应用案例和使用建议


    ED系列广泛应用于工业设备、医疗仪器、通信设备及其他需要EMI防护的应用中。在选择该滤波器时,需根据实际应用场景确定所需的电流等级及端接方式。此外,在安装过程中应注意确保滤波器与设备的电气连接良好,以保证最佳的EMI防护效果。

    5. 兼容性和支持


    - 兼容性:ED系列滤波器可与其他标准EMI防护设备和电源模块兼容,适用于各种标准面板切割尺寸。
    - 支持:厂商提供了详细的技术文档和售后服务支持,帮助客户解决问题并确保设备正常运行。

    6. 常见问题与解决方案


    - 问题一: 泄漏电流超出规定值
    - 解决方案: 检查连接线路是否正确,确认所有接头均已紧固。
    - 问题二: 设备无法启动
    - 解决方案: 检查滤波器是否正确安装并测试设备电源是否正常。

    7. 总结和推荐


    综上所述,ED系列中型高性能紧凑型EMI电源输入滤波器凭借其出色的EMI衰减能力和广泛的兼容性,成为众多应用场合的理想选择。无论是工业设备还是通信系统,ED系列都能提供可靠的电磁干扰防护,建议用户根据实际需求选择合适的型号。

6609016-8参数

参数
通道数 -
额定电流 3A
电容值 -
ESD保护 -
电感值 -
额定电压-DC -
中心频率 -
电阻 -
滤波器阶数 -
截止频率 -
电路技术 -
长*宽*高 50.3mm*20.06mm*39.4mm
安装方式 导线安装,法兰安装
